Номер патенту: 55166
Опубліковано: 10.12.2010
Формула / Реферат
Шайба, що має посередині циліндричний отвір та відгини, розташовані на її краю, яка відрізняється тим, що виконана хрестоподібної форми, при цьому розміри шайби вибираються із умови:
D=3d; D1=1,5d; d=(0,3...0,5)d; H=(3...5)d; B=(1,0...1,2)d,
де d - внутрішній діаметр циліндричного отвору шайби;
D - зовнішній діаметр шайби (при повній деформації відгинів);
D1 - діаметр шайби до відгинів;
d - товщина шайби;
Н - висота шайби до деформації відгинів;
В - ширина відгинів.
Текст

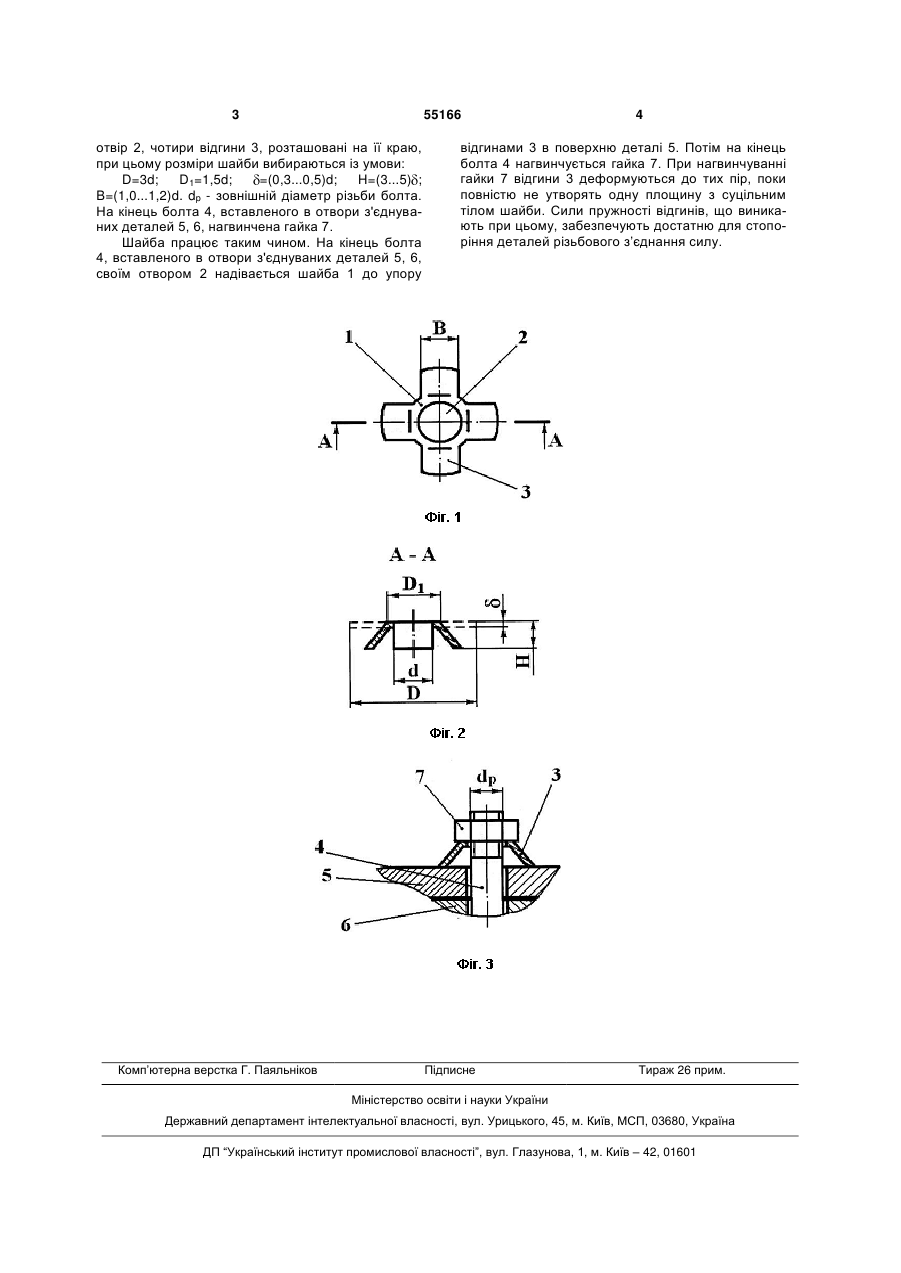

Шайба, що має посередині циліндричний отвір та відгини, розташовані на її краю, яка відрізняється тим, що виконана хрестоподібної форми, при цьому розміри шайби вибираються із умови: 3 55166 отвір 2, чотири відгини 3, розташовані на її краю, при цьому розміри шайби вибираються із умови: D=3d; D1=1,5d; =(0,3...0,5)d; H=(3...5) ; B=(1,0...1,2)d. dp - зовнішній діаметр різьби болта. На кінець болта 4, вставленого в отвори з'єднуваних деталей 5, 6, нагвинчена гайка 7. Шайба працює таким чином. На кінець болта 4, вставленого в отвори з'єднуваних деталей 5, 6, своїм отвором 2 надівається шайба 1 до упору Комп’ютерна верстка Г. Паяльніков 4 відгинами 3 в поверхню деталі 5. Потім на кінець болта 4 нагвинчується гайка 7. При нагвинчуванні гайки 7 відгини 3 деформуються до тих пір, поки повністю не утворять одну площину з суцільним тілом шайби. Сили пружності відгинів, що виникають при цьому, забезпечують достатню для стопоріння деталей різьбового з’єднання силу. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюWasher
Автори англійськоюPipa Borys Fedorovych, Marchenko Anatolii Ivanovych
Назва патенту російськоюШайба
Автори російськоюПипа Борис Федорович, Марченко Анатолий Иванович
МПК / Мітки
МПК: F16B 39/24
Мітки: шайба
