Пристрій для орієнтації вітроколеса на вітер

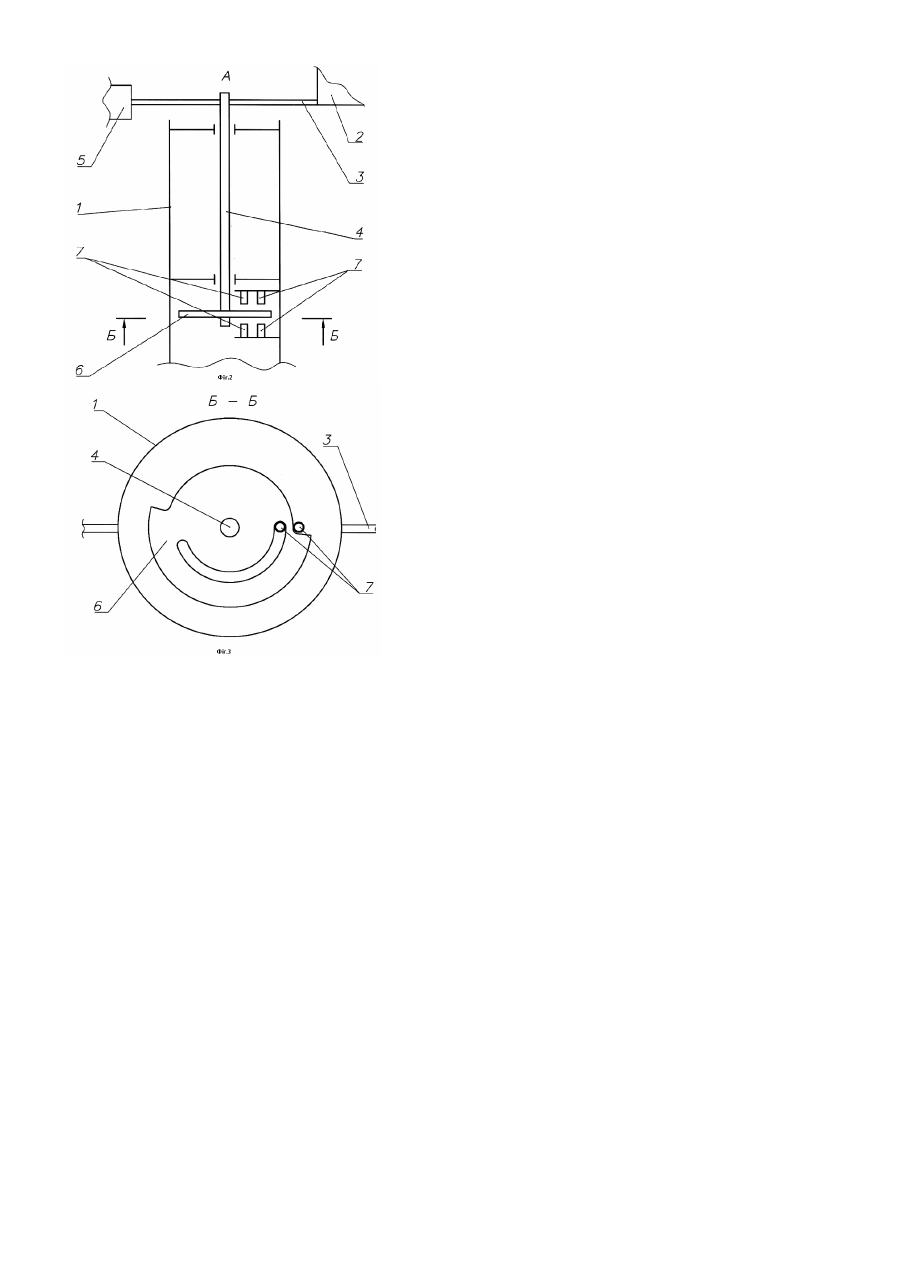

Винахід відноситься до пристроїв для орієнтації вітроколеса вітроагрегатів з горизонтальною віссю обертання на вітер, і може бути використане у вітроенергетиці, авіації й інших областях техніки, зв'язаних з необхідністю визначення і контролю за зміною напряму руху повітряного потоку. Найбільш близьким по технічній сутності до пристрою, що заявляється й обране в зв'язку з цим у якості його найближчого аналогу є пристрій для орієнтації вітроколеса на вітер по а.с. СРСР №1437569, МПК F03D7/04. Найближчий аналог складається з хвостової балки, поворотного оперення, коромисла, яке має вісь шарнірно з'єднану з балкою, оснащене рухомим вантажем з одного боку, а з другого - з'єднане з оперенням, Використання найближчого аналогу збільшує масу гондоли вітроагрегата, а отже її інерційність при обертанні навколо вертикальної осі, також підвищує чутливість гондоли ветроагрегата до короткочасних змін напрямку руху повітряного потоку, не дає можливості засобами системи керування вітроагрегата штучно змінювати орієнтацію вітроколеса і гарантовано стопорити гондолу вітроагрегата від повороту. В основу винаходу "Пристрій для орієнтації вітроколеса на вітер" поставлена задача контролю напрямку руху повітряного потоку з забезпеченням припустимої погрішності кута неузгодженості між віссю обертання вітроколеса і напрямком руху повітряного потоку. Поставлена задача зважується тим, що пристрій для орієнтації вітроколеса на вітер, містить хвостову балку, поворотне оперення, коромисло, яке має вісь шарнірно з'єднану з балкою, оснащене рухомим вантажем з одного боку, а з другого - з'єднане з оперенням; вісь коромисла встановлено вертикально і жорстко зв'язано з рухомим диском з дугоподібними пазами, а на хвостовій балці нерухомо закріплені два блока оптоелектронних перетворювачів. Таким чином, запропонована конструкція "Пристрою для орієнтації вітроколеса на вітер" має наступні відмітні ознаки: вісь коромисла встановлено вертикально і жорстко зв'язано з рухомим диском з дугоподібними пазами, а на хвостовій балці нерухомо закріплені два блока оптоелектронних перетворювачів. Винахід, що заявляється пояснюється за допомогою наступних креслень. На фіг.1 зображений пристрій, що заявляється, вид збоку; на фіг.2 зображений вид А фіг.1; на фіг.3 - розріз Б-Б фіг.2. Запропонований пристрій для орієнтації вітроколеса на вітер містить хвостову балку 1, поворотне оперення 2, коромисло 3, вісь 4, рухливий вантаж 5,диск 6, два блоки оптоэлектронних перетворювачів 7. Робота запропонованого пристрою здійснюється в такий спосіб. Поворотне оперення 2, урівноважене рухливим вантажем 5, відслідковує зміни напряму руху повітряного потоку, щодо поточного положення гондоли 9 вітроагрегата, шарнірно встановленої на опорі 10, обертаючи коромисло 3, яке у свою чергу обертає вісь 4, шарнірно закріплену на хвостовій балці 1, і закріплений на ній рухливий диск 6 із дугоподібними пазами. Дугоподібні пази призначені для пропущення сигналу від випромінювачів до фотоприймачів, з яких складаються два блоки оптоелектронних перетворювачів 7, нерухомо закріплені на хвостовій балці 1. Якщо працюють одночасно два блоки оптоелектронних перетворювачів 7 (сигнал від випромінювачів кожного блоку, крізь дугоподібні пази диска 6, одержують обидва фотоприймачі кожного блоку), значить напрямок руху повітряного потоку рівнобіжен з віссю обертання вітроколеса 8. Якщо ж працює тільки один блок оптоелектронних перетворювачів 7 (сигнал від випромінювача одного блоку, крізь дугоподібний паз диска 6, одержує фотоприймач цього блоку, а сигнал від випромінювача іншого блоку - блокується ділянкою диска 6, на якій немає дугоподібного паза), значить напрямок руху повітряного потоку не рівнобіжен з віссю обертання вітроколеса 8, і потрібно коректування положення гондоли 9 вітроагрегата поворотом її навколо вертикальної осі, до того моменту, поки не будуть працювати обидва блоки оптоелектронних перетворювачів 7.
