Вимірювальний перетворювач “лінійне переміщення – напруга”

Номер патенту: 44661

Опубліковано: 12.10.2009

Автори: Молчанова Лариса Іванівна, Пастернак Людмила Віталіївна

МПК: G01B 7/00

Мітки: лінійне, напруга, переміщення, вимірювальний, перетворювач

Формула / Реферат:

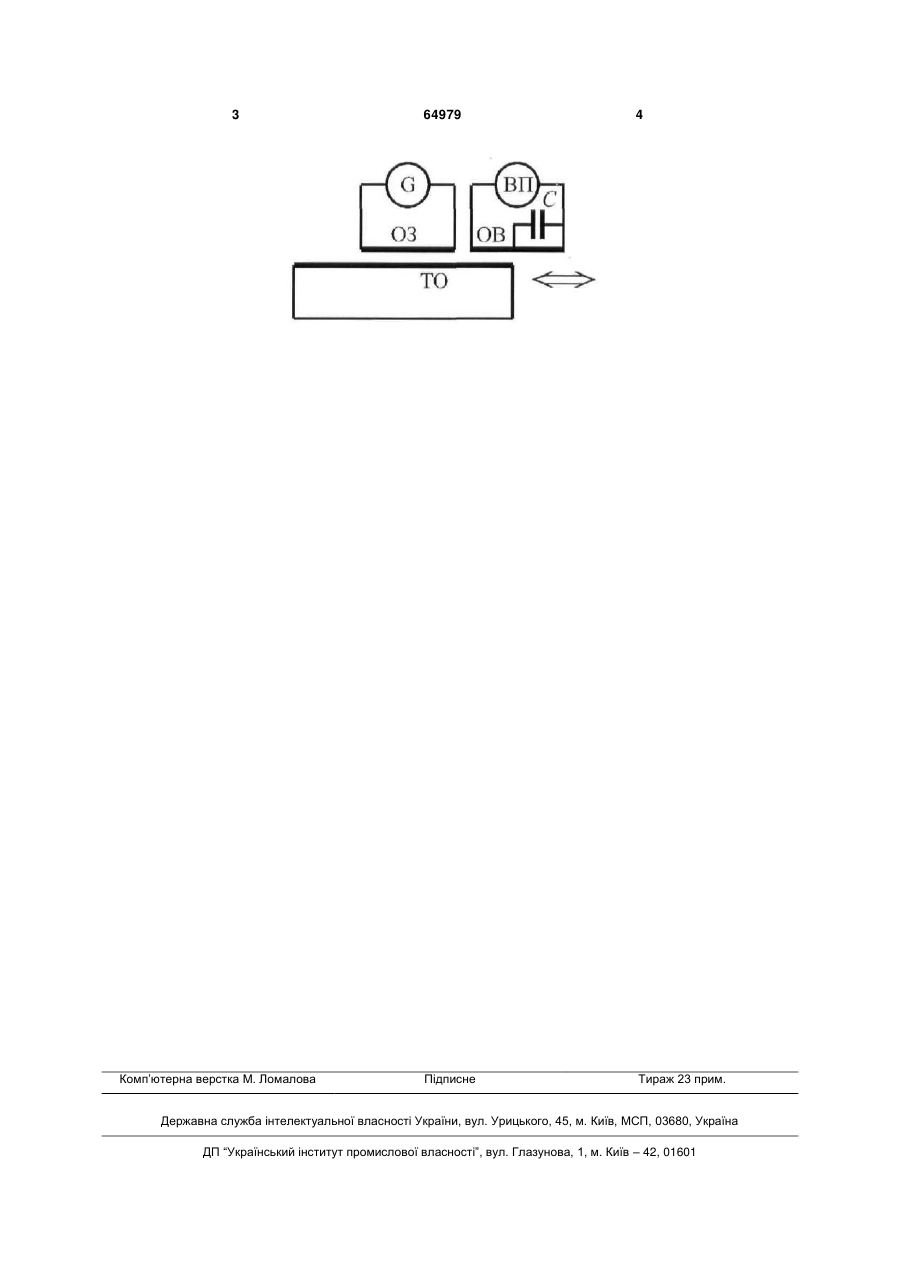

Вимірювальний перетворювач трансформаторного типу, що має розташовані на нерухомій частині обмотку збудження, на обох торцях якої розташовані феромагнітні шайби, та вимірювальну обмотку, а також розташовану на рухомій частині, зв'язаній з контрольованим об'єктом, трансформаторну обмотку, який відрізняється тим, що трансформаторна обмотка замкнута на конденсатор, ємнісний опір якого на частоті генератора, що живить обмотку збудження, більший...

Номер патенту: 11786

Опубліковано: 16.01.2006

Автори: Голяка Роман Любомирович, Готра Зенон Юрійович, Возняк Катерина Юріївна, Гельжинський Ігор Ігорович, Глушик Ірина Петрівна

МПК: G01N 19/00

Мітки: вимірювальний, перетворювач

Формула / Реферат:

Вимірювальний перетворювач, що містить фотодіод, операційний підсилювач та два резистори, причому один вивід фотодіода з'єднано з земляною шиною, а другий - з інвертувальним входом операційного підсилювача, перший резистор під'єднано між неінвертувальним входом операційного підсилювача та земляною шиною, а другий резистор - між інвертуючим входом операційного підсилювача та його виходом, який відрізняється тим, що додатково містить...

Номер патенту: 6190

Опубліковано: 29.12.1994

Автори: Чайковський Орест Іванович, Ванько Володимир Михайлович

МПК: G01R 19/00

Мітки: вимірювальний, сигналів, змінної, напруги, перетворювач, струму

Формула / Реферат:

(57) Измерительный преобразователь сигна­лов переменного напряжения или тока, со­ держащий   калиброванный  резистор, который шунтируется в случае контроля то­ка, трансформатор тока, повторитель напряжения, резистор обратной связи, причем последовательно соединенные ка­либрованный резистор и первичная обмотка трансформатора тока подключены •< вход­ным зажимам преобразователя, начало вторичной обмотки трансформатора тока соединено с...

Номер патенту: 58887

Опубліковано: 26.04.2011

Автори: Марусенкова Тетяна Анатоліївна, Готра Зенон Юрійович, Большакова Інеса Антонівна, Голяка Роман Любомирович

МПК: G01R 33/06

Мітки: перетворювач, магнітного, вимірювальний, поля

Формула / Реферат:

Вимірювальний перетворювач магнітного поля, що містить два чутливі шари, до кожного з яких сформовано принаймні три виводи, причому площини шарів утворюють двогранний кут, який відрізняється тим, що додатково містить третій чутливий шар, до якого сформовано виводи, причому площина третього шару розміщена перпендикулярно до площин першого та другого чутливих шарів.

Номер патенту: 36612

Опубліковано: 16.04.2001

Автор: Шаповалов Михайло Якович

МПК: G01R 19/06

Мітки: перетворювач, струму, вимірювальний, змінного

Формула / Реферат:

Вимірювальний перетворювач змінного струму, що вміщує трансформатор струму, вторинна обмотка якого з'єднана з одним виводом каліброваного резистора і входами операційного підсилювача, який відрізняється тим , що початок вторинної обмотки трансформатора струму і неінвертувальний вхід операційного підсилювача з'єднані з загальною шиною, причому калібрований резистор ввімкнено між виходом операційного підсилювача і його інвертувальним входом, а...
