Спосіб герметичного з’єднання системи трубчастих каналів з корпусом теплообмінника
Номер патенту: 64985
Опубліковано: 25.11.2011
Автори: Безкоровайний Дмитро Сергійович, Рябенький Володимир Михайлович, Аль Суод Сахмуд Мухамед, Голобородько Андрей Николаевич
Формула / Реферат
Спосіб герметичного з'єднання системи трубчастих каналів з корпусом теплообмінника, який включає попередню установку трубчастих каналів теплообмінника у відповідні отвори корпусу теплообмінника з подальшою герметизацією за допомогою припою, який відрізняється тим, що заздалегідь виконують лудіння отворів корпусу і місць з'єднання трубчастих каналів теплообмінника, після чого виконують їх збирання з подальшим підключенням корпусу до загального потенціалу джерела струму, а на трубчасті канали теплообмінника послідовно або одночасно подають за допомогою додаткового електрода потенціал плавлення припою в місцях з'єднання каналів теплообмінника з корпусом.
Текст

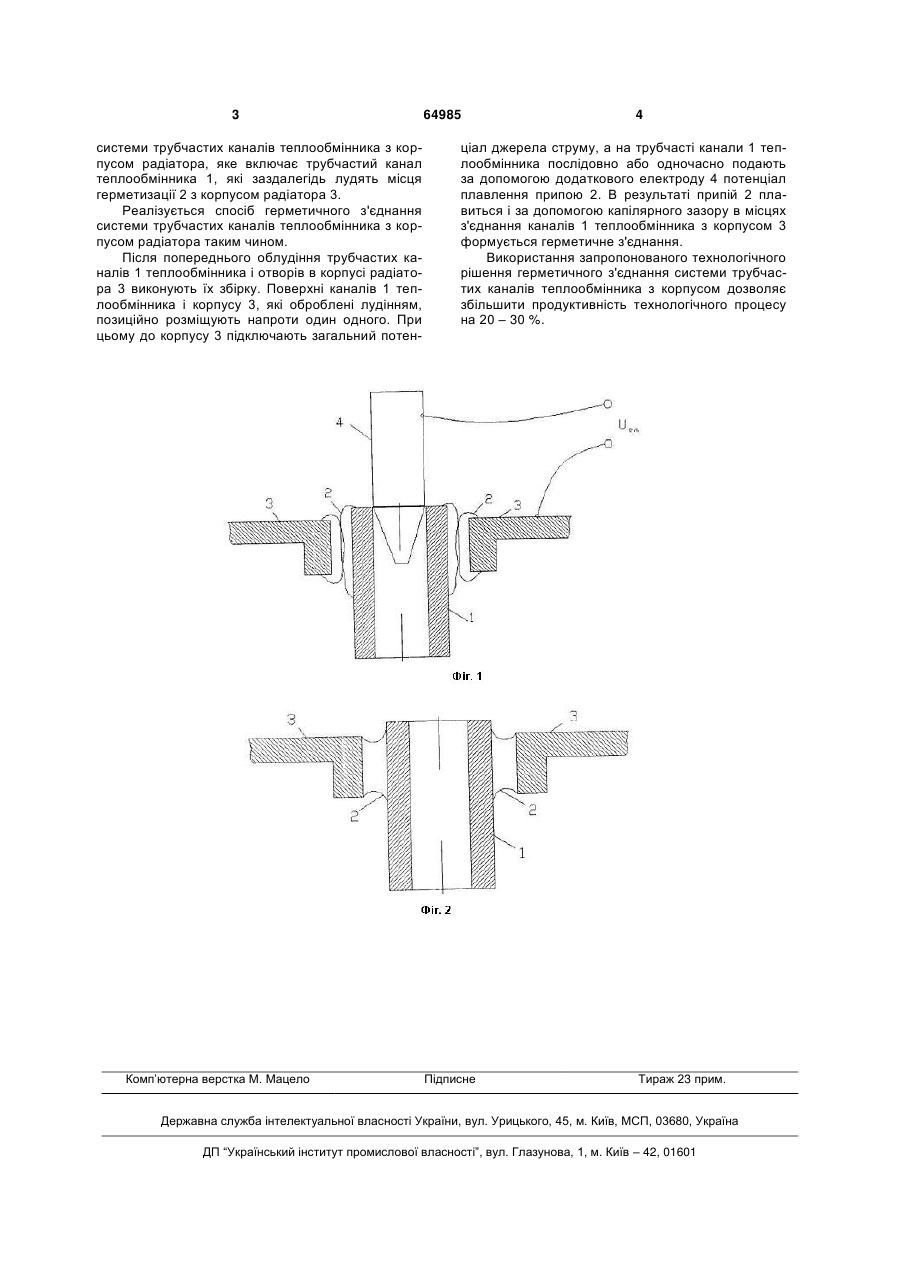

Спосіб герметичного з'єднання системи трубчастих каналів з корпусом теплообмінника, який включає попередню установку трубчастих каналів 3 системи трубчастих каналів теплообмінника з корпусом радіатора, яке включає трубчастий канал теплообмінника 1, які заздалегідь лудять місця герметизації 2 з корпусом радіатора 3. Реалізується спосіб герметичного з'єднання системи трубчастих каналів теплообмінника з корпусом радіатора таким чином. Після попереднього облудіння трубчастих каналів 1 теплообмінника і отворів в корпусі радіатора 3 виконують їх збірку. Поверхні каналів 1 теплообмінника і корпусу 3, які оброблені лудінням, позиційно розміщують напроти один одного. При цьому до корпусу 3 підключають загальний потен Комп’ютерна верстка М. Мацело 64985 4 ціал джерела струму, а на трубчасті канали 1 теплообмінника послідовно або одночасно подають за допомогою додаткового електроду 4 потенціал плавлення припою 2. В результаті припій 2 плавиться і за допомогою капілярного зазору в місцях з'єднання каналів 1 теплообмінника з корпусом 3 формується герметичне з'єднання. Використання запропонованого технологічного рішення герметичного з'єднання системи трубчастих каналів теплообмінника з корпусом дозволяє збільшити продуктивність технологічного процесу на 20 – 30 %. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for hermetic connection of a system of tubular channels to a body of heat exchanger
Автори англійськоюRiabenkyi Vlodymyr Mykhailovych, Holoborodko Andrii Mykolaiovych, Bezkorovainyi Dmytro Serhiiovych, Al Suod Sahmud Mohamed
Назва патенту російськоюСпособ герметичного соединения системы трубчатых каналов с корпусом теплообменника
Автори російськоюРябенький Владимир Михайлович, Голобородько Андрей Николаевич, Безкоровайный Дмитрий Сергеевич, Аль Суод Сахмуд Мухамед
МПК / Мітки
МПК: F16L 41/00, F28F 1/00
Мітки: трубчастих, спосіб, корпусом, каналів, системі, герметичного, з'єднання, теплообмінника
