Спосіб токарної обробки
Номер патенту: 65638
Опубліковано: 12.12.2011
Автори: Бабич Валентин Миколайович, Пестунов Володимир Михайлович
Формула / Реферат
Спocіб токарної обробки, при якому заготовці та ріжучому інструменту надають відносний рух формоутворення, а подачу виконують дискретно, причому в кожному циклі після дискретного переміщення інструмента в напрямку подачі його переміщують в тому ж напрямку на завчасно фіксовану величину шляхом ступеневої зміни жорсткості технологічної системи, який відрізняється тим, що обробку виконують інструментом, установленим у різцетримачі, пов’язаному з супортом за допомогою пружного елемента, орієнтованого в напрямку подачі, а жорсткість цього елемента вибирають зі співвідношення
Рх > Рпр > Рх1,
де Рх - складова сили різання в напрямку подачі при переміщенні разом із супортом; Рпр - зусилля, що створюється пружним елементом; Рх1 - складова сили різання в напрямку подачі при переміщенні різцетримача під дією пружного елемента.
Текст

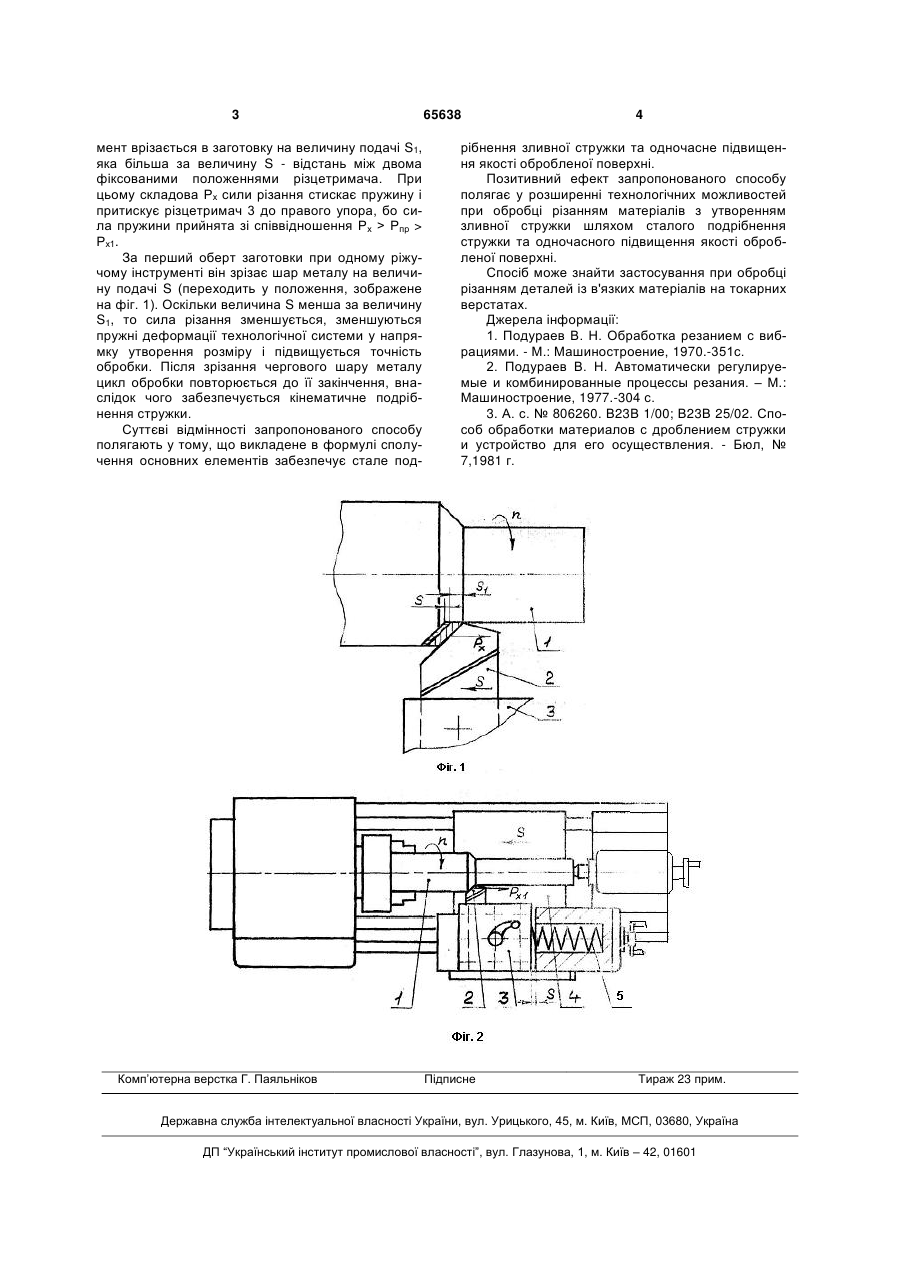

Спocіб токарної обробки, при якому заготовці та ріжучому інструменту надають відносний рух формоутворення, а подачу виконують дискретно, причому в кожному циклі після дискретного переміщення інструмента в напрямку подачі його переміщують в тому ж напрямку на завчасно фіксо 3 мент врізається в заготовку на величину подачі S1, яка більша за величину S - відстань між двома фіксованими положеннями різцетримача. При цьому складова Рх сили різання стискає пружину і притискує різцетримач 3 до правого упора, бо сила пружини прийнята зі співвідношення Рх > Рпр > Рх1. За перший оберт заготовки при одному ріжучому інструменті він зрізає шар металу на величину подачі S (переходить у положення, зображене на фіг. 1). Оскільки величина S менша за величину S1, то сила різання зменшується, зменшуються пружні деформації технологічної системи у напрямку утворення розміру і підвищується точність обробки. Після зрізання чергового шару металу цикл обробки повторюється до її закінчення, внаслідок чого забезпечується кінематичне подрібнення стружки. Суттєві відмінності запропонованого способу полягають у тому, що викладене в формулі сполучення основних елементів забезпечує стале под Комп’ютерна верстка Г. Паяльніков 65638 4 рібнення зливної стружки та одночасне підвищення якості обробленої поверхні. Позитивний ефект запропонованого способу полягає у розширенні технологічних можливостей при обробці різанням матеріалів з утворенням зливної стружки шляхом сталого подрібнення стружки та одночасного підвищення якості обробленої поверхні. Спосіб може знайти застосування при обробці різанням деталей із в'язких матеріалів на токарних верстатах. Джерела інформації: 1. Подураев В. Н. Обработка резанием с вибрациями. - М.: Машиностроение, 1970.-351с. 2. Подураев В. Н. Автоматически регулируемые и комбинированные процессы резания. – М.: Машиностроение, 1977.-304 с. 3. А. с. № 806260. В23В 1/00; В23В 25/02. Способ обработки материалов с дроблением стружки и устройство для его осуществления. - Бюл, № 7,1981 г. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTurning method
Автори англійськоюPestunov Volodymyr Mykhailovych, Babych Valentyn Mykolaiovych
Назва патенту російськоюСпособ токарной обработки
Автори російськоюПестунов Владимир Михайлович, Бабич Валентин Николаевич
МПК / Мітки
МПК: B23B 25/00, B23B 1/00
Мітки: спосіб, токарної, обробки
