Різець

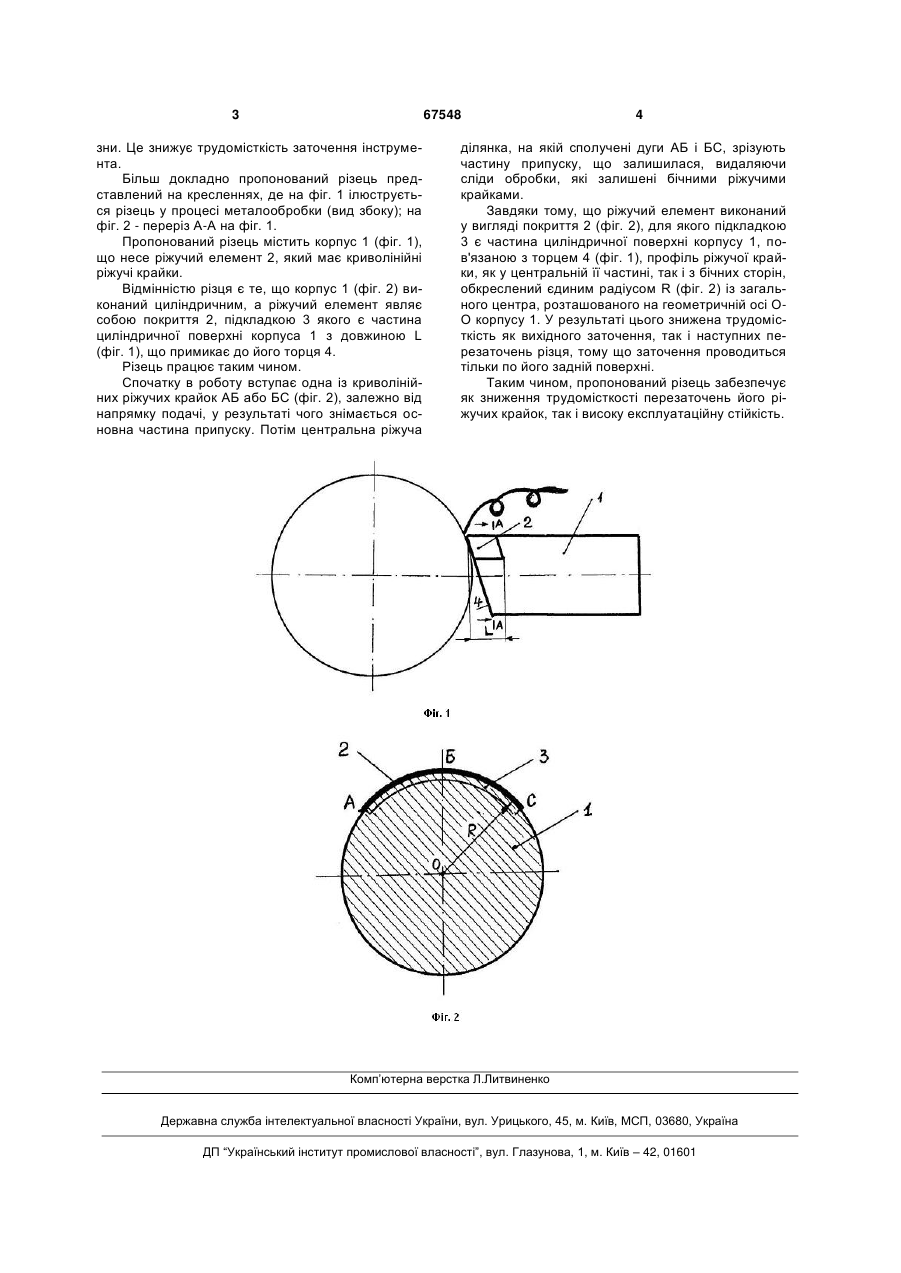

Різець, що містить корпус, який несе ріжучий елемент, що має криволінійні ріжучі крайки, який відрізняється тим, що корпус виконаний циліндричним, а ріжучий елемент являє собою покриття, підкладкою якого є частина циліндричної поверхні згаданого корпусу, що примикає до його торця. (19) (21) u201109525 (22) 29.07.2011 (24) 27.02.2012 (46) 27.02.2012, Бюл.№ 4, 2012 р. (72) ВОЛОШИН ОЛЕКСІЙ ІВАНОВИЧ, ЦИВКОВСЬКИЙ ОЛЕКСАНДР ГРИГОРОВИЧ, КИСЕЛЬОВ ОЛЕКСАНДР ГРИГОРОВИЧ (73) ПУБЛІЧНЕ АКЦІОНЕРНЕ ТОВАРИСТВО 3 67548 зни. Це знижує трудомісткість заточення інструмента. Більш докладно пропонований різець представлений на кресленнях, де на фіг. 1 ілюструється різець у процесі металообробки (вид збоку); на фіг. 2 - переріз А-А на фіг. 1. Пропонований різець містить корпус 1 (фіг. 1), що несе ріжучий елемент 2, який має криволінійні ріжучі крайки. Відмінністю різця є те, що корпус 1 (фіг. 2) виконаний циліндричним, а ріжучий елемент являє собою покриття 2, підкладкою 3 якого є частина циліндричної поверхні корпуса 1 з довжиною L (фіг. 1), що примикає до його торця 4. Різець працює таким чином. Спочатку в роботу вступає одна із криволінійних ріжучих крайок АБ або БС (фіг. 2), залежно від напрямку подачі, у результаті чого знімається основна частина припуску. Потім центральна ріжуча 4 ділянка, на якій сполучені дуги АБ і БС, зрізують частину припуску, що залишилася, видаляючи сліди обробки, які залишені бічними ріжучими крайками. Завдяки тому, що ріжучий елемент виконаний у вигляді покриття 2 (фіг. 2), для якого підкладкою 3 є частина циліндричної поверхні корпусу 1, пов'язаною з торцем 4 (фіг. 1), профіль ріжучої крайки, як у центральній її частині, так і з бічних сторін, обкреслений єдиним радіусом R (фіг. 2) із загального центра, розташованого на геометричній осі ОО корпусу 1. У результаті цього знижена трудомісткість як вихідного заточення, так і наступних перезаточень різця, тому що заточення проводиться тільки по його задній поверхні. Таким чином, пропонований різець забезпечує як зниження трудомісткості перезаточень його ріжучих крайок, так і високу експлуатаційну стійкість. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
