Скальператорний пилоочищувач зерна
Номер патенту: 67607
Опубліковано: 27.02.2012
Формула / Реферат
Скальператорний пилоочищувач зерна, який містить корпус з отворами для всмоктування повітря і жалюзійними вставками, патрубок, що охоплює корпус по площі жалюзійних вставок, вентилятор, циклон, розсікач зернового потоку, регулятор потоку повітря від вентилятора який відрізняється тим, що корпус скальператорного пилоочищувача встановлюють на місце подачі зерна в скальператор, отвори для всмоктування повітря розташовані над розсікачем зернового потоку, а жалюзійні вставки - по периметру зернового потоку.
Текст

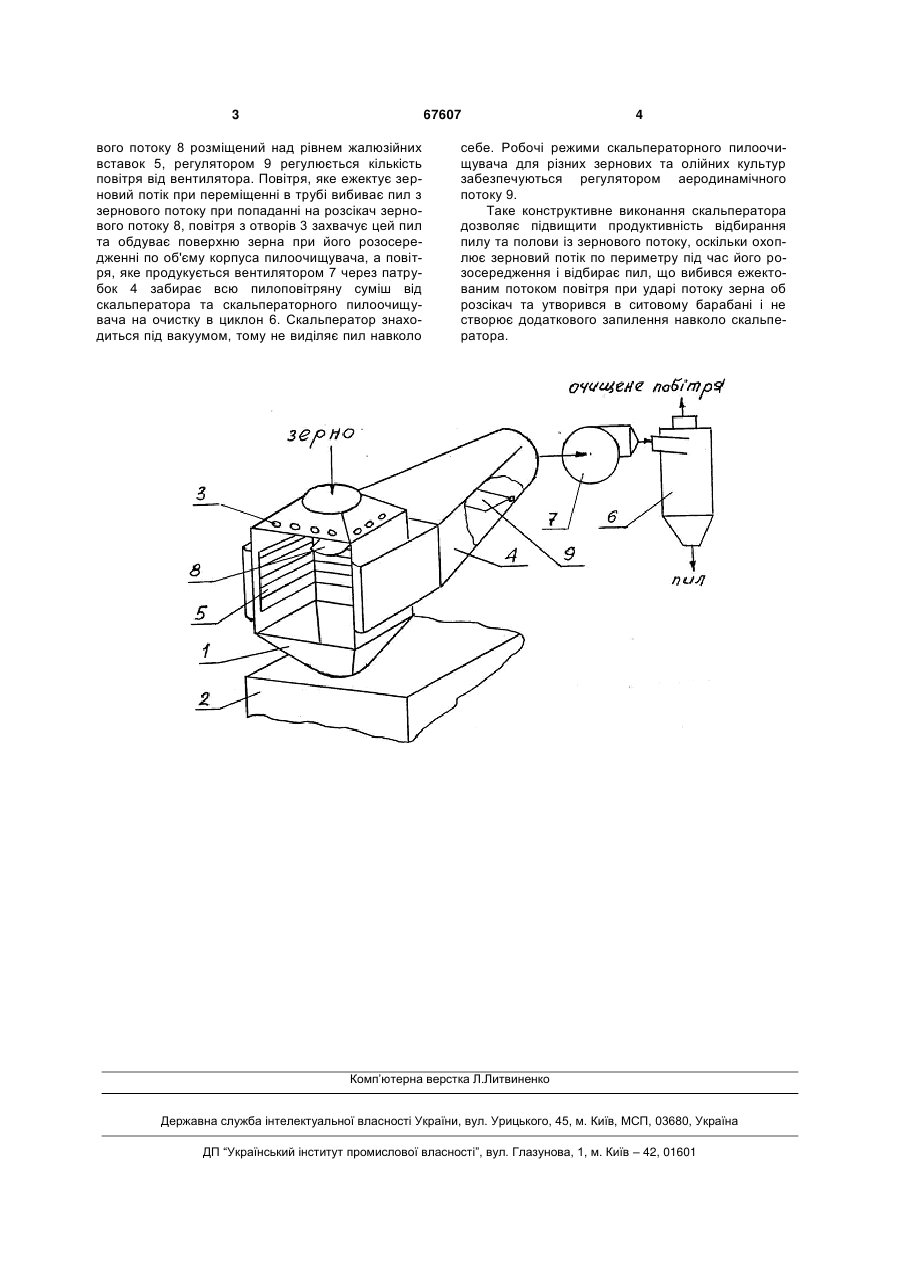

Скальператорний пилоочищувач зерна, який містить корпус з отворами для всмоктування пові 3 67607 вого потоку 8 розміщений над рівнем жалюзійних вставок 5, регулятором 9 регулюється кількість повітря від вентилятора. Повітря, яке ежектує зерновий потік при переміщенні в трубі вибиває пил з зернового потоку при попаданні на розсікач зернового потоку 8, повітря з отворів 3 захвачує цей пил та обдуває поверхню зерна при його розосередженні по об'єму корпуса пилоочищувача, а повітря, яке продукується вентилятором 7 через патрубок 4 забирає всю пилоповітряну суміш від скальператора та скальператорного пилоочищувача на очистку в циклон 6. Скальператор знаходиться під вакуумом, тому не виділяє пил навколо 4 себе. Робочі режими скальператорного пилоочищувача для різних зернових та олійних культур забезпечуються регулятором аеродинамічного потоку 9. Таке конструктивне виконання скальператора дозволяє підвищити продуктивність відбирання пилу та полови із зернового потоку, оскільки охоплює зерновий потік по периметру під час його розосередження і відбирає пил, що вибився ежектованим потоком повітря при ударі потоку зерна об розсікач та утворився в ситовому барабані і не створює додаткового запилення навколо скальператора. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюScalping duster of grain
Автори англійськоюDiachenko Volodymyr Yakovych, Melnyk Andrii Pavlovych
Назва патенту російськоюСкальператорный пылеочиститель зерна
Автори російськоюДьяченко Владимир Яковлевич, Мельник Андрей Павлович
МПК / Мітки
МПК: B07B 4/00
Мітки: пилоочищувач, зерна, скальператорний
Код посилання
