Ізолятор

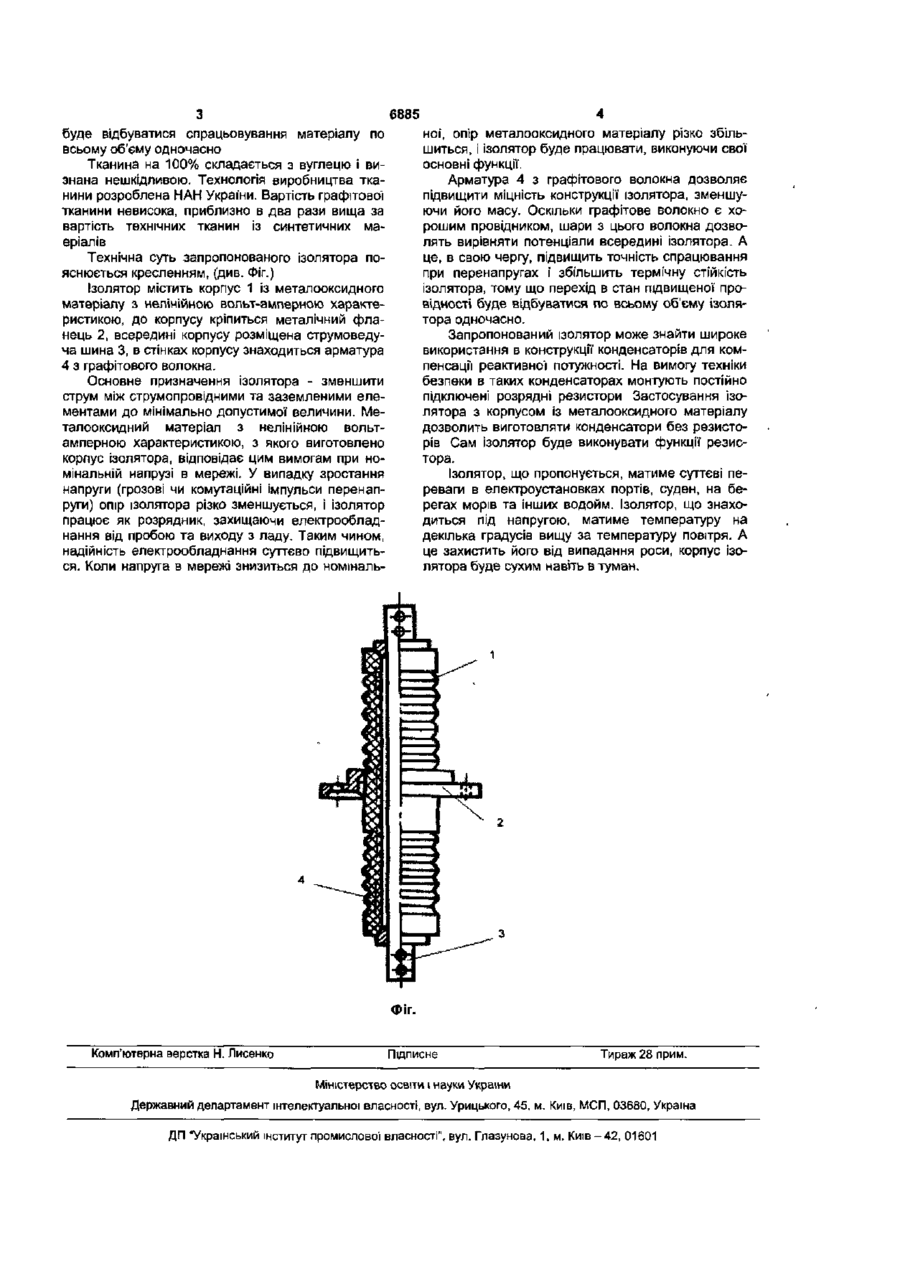

1. Ізолятор, що містить порожнистий циліндричний корпус з ізоляційного матеріалу, який має ребристу поверхню, металічний фланець та струмонесучу шину, що знаходиться всередині ізоляційного корпусу, який відрізняється тим, що корпус виготовлено з металооксидного матеріалу з нелінійною вольт-амперною характеристикою. 2. Ізолятор за п.1, який відрізняється тим, що циліндричний корпус має арматуру з декількох шарів графітового волокна, ізольованих один від одного. Корисна модель відноситься до пристроїв електротехніки і може використовуватися в електричних мережах та електричних апаратах Відомий ізолятор з додатковою функцією для надійного кріплення провода [Патент ФРГ №1035722 від 7.08.1958р., 21с 16, МПК Н02 д]. Недоліками зазначеного пристрою є обмежена галузь використання. За прототип вибрано ізолятор зовнішньовнутрішньої установки, який містить порожнистий циліндричний корпус з Ізоляційного матеріалу, що має ребристу поверхню, металічний фланець та струмоведучу шину, що знаходиться всередині ізоляційного корпусу [Электротехнический справочник: Т.2, / Под общ. ред И.Н.Орлова. - М.: Энергоатомиздат, 1986. -712с] Недоліком прототипу є те, що зазначений пристрій має обмежені функціональні можливості і використовується тільки для ізоляції струмоведучих елементів, що знаходяться під напругою В основу корисної моделі поставлено задачу створення ізолятора, який захищав би електричні апарати від перенапруги. Поставлена задача вирішується тим, що в ізоляторі, який містить порожнистий циліндричний корпус з ізоляційного матеріалу, що має ребристу поверхню, металічний фланець та струмоведучу шину, яка знаходиться всередині ізоляційного корпусу, відповідно до корисної моделі, корпус виготовлено із металооксидного матеріалу з нелінійною вольт-амперною характеристикою, циліндричний корпус має арма туру із декількох шарів графітового волокна, ізольованих один від другого. Металооксидний матеріал, з якого виготовлено корпус, фактично є резистором з дуже великим опором при номінальній напрузі В разі зростання напруги, при досягненні деякого значення, її опір матеріалу різко зменшується, струм через прохідний ізолятор до заземлених елементів зростає, а напруга суттєво зменшується При зменшенні напруги ізоляційні властивості корпусу поновлюються. В нормальних умовах через корпус ізолятора протікає невеликий струм несинусоїдальної форми. Цей струм нагріває корпус. В результаті температура ізолятора на декілька градусів вища за температуру середовища, що поліпшить ізоляційні властивості, оскільки на корпус ізолятора не буде випадати роса Крім того, якщо ізолятор використовується в конструкції конденсатора, то відпадає необхідність встановлювати розрядні резистори. Використання такого ізолятора дозволить надійно захистити електродвигуни від імпульсних перенапруг, оскільки захист двигуна буде дієвим тільки тоді, якщо розрядник встановлено безпосередньо на затискачах двигуна. Прохідний ізолятор має арматуру з графітової тканини. Це дозволяє підвищити механічну міцність конструкції, а також вирівняти потенціали по об'єму ізолятора, оскільки графітова тканина є провідником. Вирівнювання потенціалів дозволяє підвищити ТОЧНІСТЬ спрацьовування металооксидного матеріалу та термічну стійкість його, оскільки Ю 00 GO (О 6885 ної, опір металооксидного матеріалу різко збільшиться, і ізолятор буде працювати, виконуючи свої основні функції. Арматура 4 з графітового волокна дозволяє підвищити міцність конструкції ізолятора, зменшуючи його масу. Оскільки графітове волокно є хорошим провідником, шари з цього волокна дозволять вирівняти потенціали всередині Ізолятора. А це, в свою чергу, підвищить точність спрацювання при перенапругах і збільшить термічну стійкість ізолятора, тому що перехід в стан підвищеної провідності буде відбуватися по всьому об'єму ізолятора одночасно. Запропонований ізолятор може знайти широке використання в конструкції конденсаторів для компенсації реактивної потужності. На вимогу техніки безпеки в таких конденсаторах монтують постійно підключені розрядні резистори Застосування ізолятора з корпусом із металооксидного матеріалу дозволить виготовляти конденсатори без резисторів Сам ізолятор буде виконувати функції резистора. Ізолятор, що пропонується, матиме суттєві переваги в електроустановках портів, суден, на берегах морів та інших водойм. Ізолятор, що знаходиться під напругою, матиме температуру на декілька градусів вищу за температуру повітря. А це захистить його від випадання роси, корпус ізолятора буде сухим навіть в туман. буде відбуватися спрацьовування матеріалу по всьому об'єму одночасно Тканина на 100% складається з вуглецю І визнана нешкідливою. Технологія виробництва тканини розроблена НАН України. Вартість графітової тканини невисока, приблизно в два рази вища за вартість технічних тканин із синтетичних маеріалів Технічна суть запропонованого ізолятора пояснюється кресленням, (див. Фіг.) Ізолятор містить корпус 1 із металооксидного матеріалу з нелінійною вольт-амперною характеристикою, до корпусу кріпиться металічний фланець 2, всередині корпусу розміщена струмоведуча шина 3, в стінках корпусу знаходиться арматура 4 з графітового волокна. Основне призначення ізолятора - зменшити струм між струмопровідними та заземленими елементами до мінімально допустимої величини. Металооксидний матеріал з нелінійною вольтамперною характеристикою, з якого виготовлено корпус ізолятора, відповідає цим вимогам при номінальній напрузі в мережі. У випадку зростання напруги (грозові чи комутаційні імпульси перенапруги) опір ізолятора різко зменшується, і ізолятор працює як розрядник, захищаючи електрообладнання від пробою та виходу з ладу. Таким чином, надійність електрообладнання суттєво підвищиться. Коли напруга в мережі знизиться до номіналь Фіг. Комп'ютерна верстка Н. Лисенко Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
