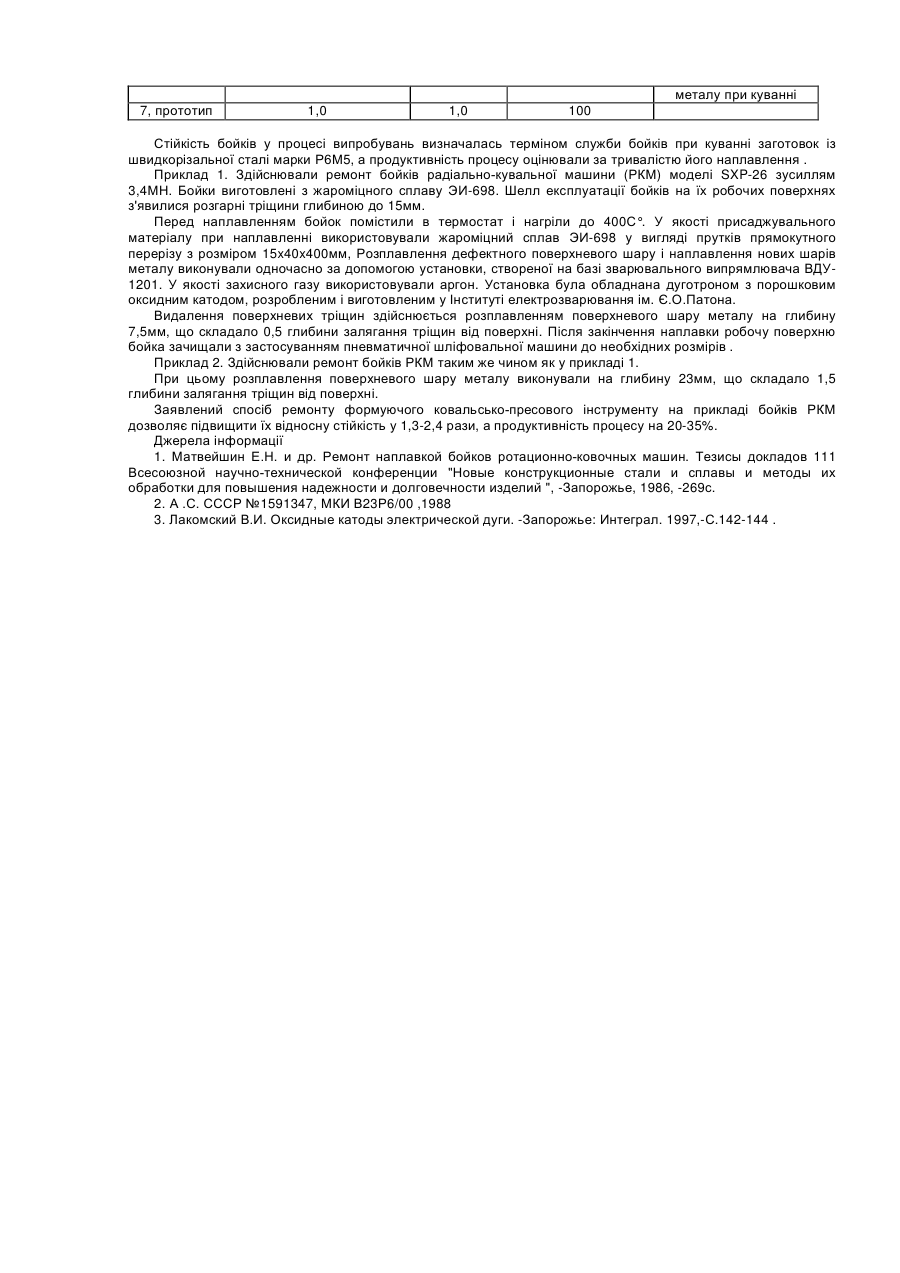

Спосіб ремонту формуючого ковальсько-пресового інструменту

Номер патенту: 31610

Опубліковано: 15.12.2000

Автори: Мазур Микола Петрович, Мілько Володимир Володимирович

МПК: B22F 3/24

Мітки: спосіб, зносостійкості, підвищення, різального, інструменту, твердосплавного

Текст:

...2) перехід на обробку з нормативними режимами, що допускаються потужністю верстату і жорсткістю системи різання, яка продовжується до зношування зносостійкого поверхневого шару (5... 15 хв); 3) по завершенню цього часу проводиться відновлення зносостійкого поверхневого шару переходом на різання з оптимальною швидкістю, вирахованою для інструменту вже зношеного за попередній період роботи, і потім повторення циклу переходом на обробку з...

Номер патенту: 35056

Опубліковано: 15.03.2001

Автори: Стецьків Остап Петрович, Сторошук Володимир Андрійович

МПК: B21K 5/00, B26F 1/38

Мітки: зміцнення, інструменту, висічного, стального, спосіб

Формула / Реферат:

Спосіб зміцнення висічного стального інструменту, який складається зі зміцнення і формування леза, відрізняється тим, що додатково проводиться термообробка інструменту до встановлення твердості 38-40 HRC, після чого проводиться зміцнення тертям до твердості 51-56 HRC на тибину 450-500 мкм, а формування леза проводиться електроабразивним шліфуванням до товщини зміцненого шару 200 мкм.

Номер патенту: 42541

Опубліковано: 15.10.2001

Автори: Ульяненко Наталія Валентинівна, Майборода Віктор Станіславович, Бобіна Марина Миколаївна

МПК: C23C 8/00, B24B 31/112

Мітки: сталі, інструменту, швидкорізальної, хіміко-термічної, спосіб, обробки

Формула / Реферат:

Спосіб хіміко-термічної обробки інструменту з швидкорізальної сталі, що включає нагрів та витримку інструменту у середовищі, що насичує, за яке використовують суміш щавлевокислого амонію та хлористого амонію при наступному співвідношенні компонентів, мас. %: щавлевокислий амоній - 98-99, хлористий амоній - 1-2, обробку холодом шляхом занурення в середовище, що охолоджує, який відрізняється тим, що перед нагрівом проводять активацію поверхні...

Номер патенту: 21741

Опубліковано: 20.01.1998

Автори: Гребенюк Станіслав Олексійович, Тарнавський Мирослав Львович, Бережницька Марія Пилипівна, Інжейчик Григорій Іванович, Костів Євстахій Теодорович, Гнатишак Микола Миколайович, Ткачов Володимир Іванович, Витвицький Віктор Іванович, Василишин Василь Григорович, Соснін Микола Олексійович

МПК: B23B 1/00, C23C 4/04

Мітки: інструменту, різального, спосіб, обробки

Формула / Реферат:

1. Спосіб обробки різального інструменту, що містить процес обдувки плазмовим потоком, який відрізняється тим, що обробку проводять на повітрі, а в плазмоутворюючий газ вводиться ор­ганічна речовина, яка розкладається з виділенням водню, котрий насичує поверхню інструменту та фіксується.2. Спосіб по п. 1, який відрізняється тим, що обдув­ку ведуть 2-3 сек.

Номер патенту: 60833

Опубліковано: 15.10.2003

Автори: Кримов Віталій Миколайович, Алімов Валерій Іванович, Пасечна Яна Валеріївна

МПК: B21K 5/00, C21D 8/00, C21D 9/22

Мітки: порошкової, обробки, інструменту, сталі, спосіб, швидкорізальної

Формула / Реферат:

1. Спосіб обробки інструменту з порошкової швидкорізальної сталі, що включає оплавлення, наступне гідропресування і завершальну термічну обробку, який відрізняється тим, що оплавлення роблять плазмовим впливом, наступне гідропресування здійснюють зі ступенем деформації не більше 50%, а при завершальній термічній обробці гартування ведуть з регламентацією питомої тривалості нагріву.2. Спосіб за п.1, який відрізняється тим, що оплавлення...
