Лафетний вібраційний ствол

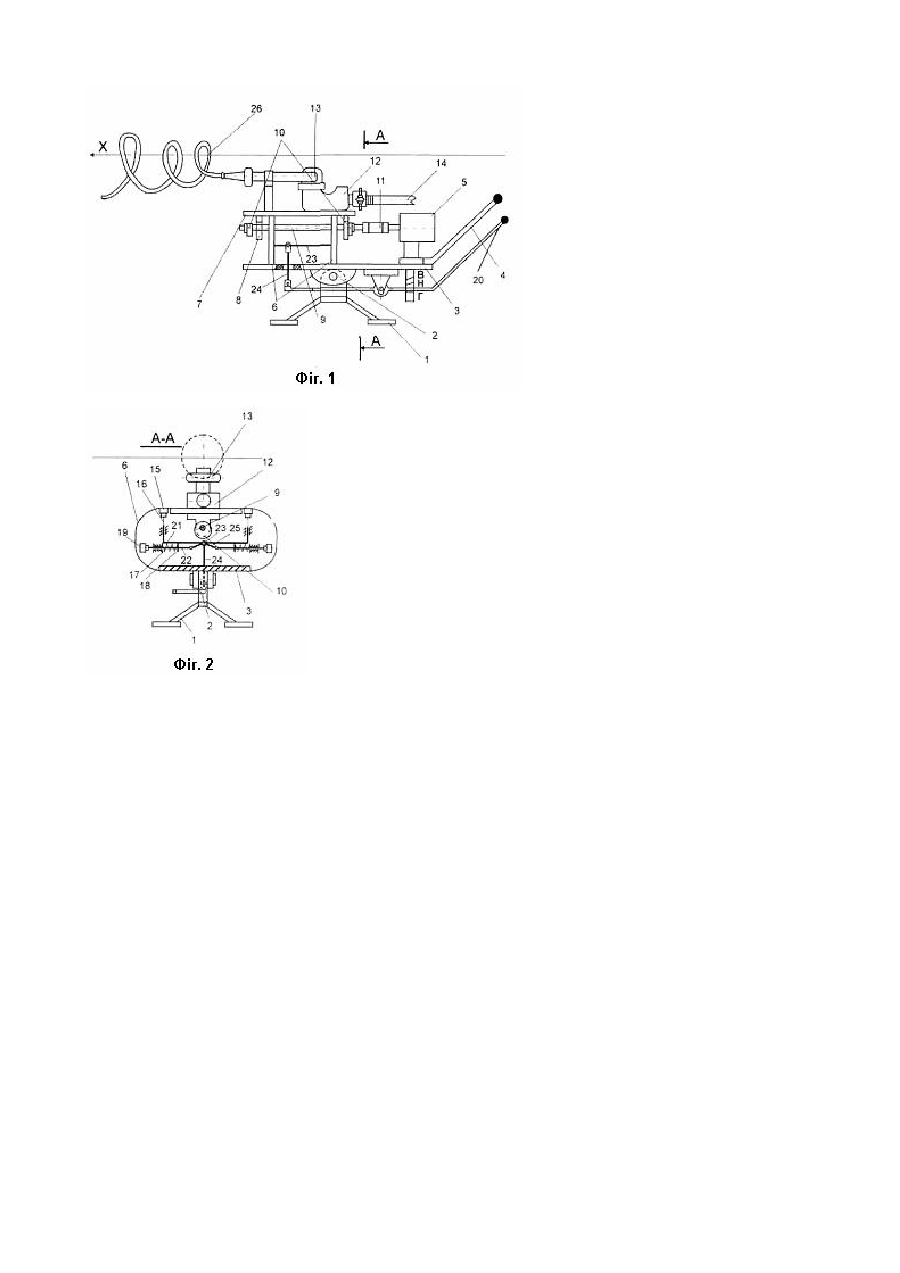

Винахід відноситься до області пожежної техніки і може бути використаний при гасінні пожеж, особливо лісових, а також у будь-якій галузі народного господарства для подачі компактного струменя рідини зі значною площею покриття. Відомий лафетний ствол (З-ка за №2003109243 від 13.10.03 МПК7 А62С31/28 / Козяр М.М., Гуліда Е.М., Панів Я.В., Павлюк Ю.Е. Лафетний вібраційний ствол. Заявл. 09.10.03), який складається з опорної основи, на якій за допомогою шарнірного з'єднання закріплена нерухома основа вібраційного стола і з якою з'єднана ручка керування. До нерухомої основи вібраційного стола за допомогою ресорної підвіски приєднується верхня частина стола, яка в процесі роботи лафетного ствола вібрує. З нижньої сторони стола закріплено на підшипникових опорах вал дисбалансів з дисбалансами, якому надається обертовий рух через еластичну муфту від приводу, що розміщений на нерухомій основі вібраційного стола. На верхній частині стола закріплено приймальний корпус зі стволом, до приймального корпуса під'єднується напірний патрубок. Відомий лафетний вібраційний ствол може спрямовувати коловогвинтовий або еліпсогвинтовий компактний струмінь рідини (залежно від рівності горизонтальної і вертикальної жорсткостей підвіски) у вогнище пожежі. В основу винаходу поставлено завдання створення механізму за допомогою якого змінюється горизонтальна або вертикальна жорсткість ресорної підвіски і тим самим форма траєкторії коливного руху верхнього стола разом із стволом, тобто компактний струмінь рідини вібраційного лафетного ствола набирає коловогвинтової або еліпсогвинтової форми з горизонтальною чи вертикальною віссю, що значно підвищує ефективність пожежегасіння. Поставлене завдання досягається тим, що в лафетному вібраційному стволі, який складається з опорної основи, на якій за допомогою шарнірного з'єднання закріплена нерухома основа вібраційного стола з ручкою керування і до якої за допомогою ресорної підвіски приєднується верхня частина стола, що в процесі роботи лафетного ствола вібрує. З нижньої сторони верхньої частини стола закріплено на підшипникових опорах вал дисбалансів з дисбалансами, якому надається обертовий рух через еластичну муфту від приводу, що розміщений на нерухомій основі вібраційного стола, а також механізм регулювання жорсткості підвіски у вертикальній та горизонтальній площинах. На верхній вібруючій частині стола закріплено приймальний корпус зі стволом, до якого під'єднується напірний патрубок. Поєднання лафетного вібруючого ствола з механізмом регулювання вертикальної та горизонтальної жорсткостей ресорної підвіски дає можливість змінювати, у відповідності до форми розповсюдження вогню, форму компактного струменя з коловогвинтового на горизонтально або вертикально еліпсогвинтову форму. На фіг. 1 зображена загальна конструктивно-кінематична схема лафетного вібраційного ствола з механізмом регулювання вертикальної та горизонтальної жорсткостей ресорної підвіски; на фіг. 2 - вид лафетного вібраційного ствола з механізмом регулювання вертикальної та горизонтальної жорсткостей ресорної підвіски по перерізу А - А (фіг. 1), де 1 - опорна основа; 2 - шарнірне з'єднання; 3 - нерухома основа вібраційного стола; 4 ручка керування; 5 -привід обертового руху; 6 - ресорна підвіска рухомої частини вібраційного стола; 7 - верхня частина стола, яка вібрує; 8 - підшипникові опори валу дисбалансів; 9 - вал дисбалансів; 10 - дисбаланси; 11 еластична муфта; 12 - приймальний корпус; 13 - ствол; 14 - напірний патрубок; 15 - притискна подушка (вертикальна); 16 -гнучка пластина; 17 - пружина зворотнього ходу; 18 - упорна шайба; 19 - притискна подушка (горизонтальна); 20 - ручка - перемикач; 21 - коромисло; 22 – шток; 23 – вісь приводу тяг; 24 – вертикальна тяга; 25 – штовхач; 26 - колово-гвинтовий або еліпсогвинтовий компактний струмінь рідини. Механізм регулювання вертикальної та горизонтальної жорсткості ресорної підвіски складається з чотирьох вертикальних притискних подушок 15 (по дві під кожну ресору), які за допомогою пластин 16, що мають малу горизонтальну та значну вертикальну жорсткості, кріпляться до коромисла 21, та чотирьох горизонтальних притискних подушок 19, які закріплені до штоків 22. При переведенні ручки перемикача 20 в положення “В”, “Н”, чи “Г”, вертикальна тяга 24 діє на вісь приводу 23, внаслідок чого змінюється положення штоків 22 та коромисел 21, до яких приєднані вертикальні 15 та горизонтальні 19 прижимні подушки і які своєю дією обмежують рух ресорної підвіски, тобто змінюють її жорсткість. Механізм регулювання вертикальної та горизонтальної жорсткостей ресорної підвіски 6 працює таким чином. При переведенні ручки перемикача 20 в положення “Г” (фіг. 1) вертикальна тяга 24 діє на вісь приводу 23, яка змінює положення коромисла 21 (фіг. 2), внаслідок чого вертикальні притискні подушки 15 переходять у верхнє положення та обмежують рух ресорної підвіски 6 по вертикалі (збільшується вертикальна жорсткість підвіски), при цьому еліпсогвинтовий напрямок руху компактного струменя рідини набуває форми горизонтального еліпса. При переведенні ручки перемикача в положення “В” (фіг. 1), вертикальна тяга 24 діє на вісь приводу 23, що змінює положення коромисла 21 (фіг. 2), внаслідок чого вертикальні притискні подушки 15 відходять від ресорної підвіски в нижнє положення, а горизонтальні подушки 19, під дією штока 22, на який, в свою чергу, діють штовхачі 25, обмежують рух ресорної підвіски 6 по горизонталі, що збільшує горизонтальну жорсткість підвіски. При цьому еліпсогвинто-вий напрямок руху компактного струменя рідини набуває форми вертикального еліпса. При переведенні ручки перемикача в положення “Н” (фіг. 1), горизонтальні 19 та вертикальні 15 притискні подушки переходять у нейтральне положення, тобто відходять від ресорної підвіски 6 і не обмежують її руху. В цьому випадку рух компактного струменя 26 рідини набуває коловогвинтової форми.
