Струмознімач

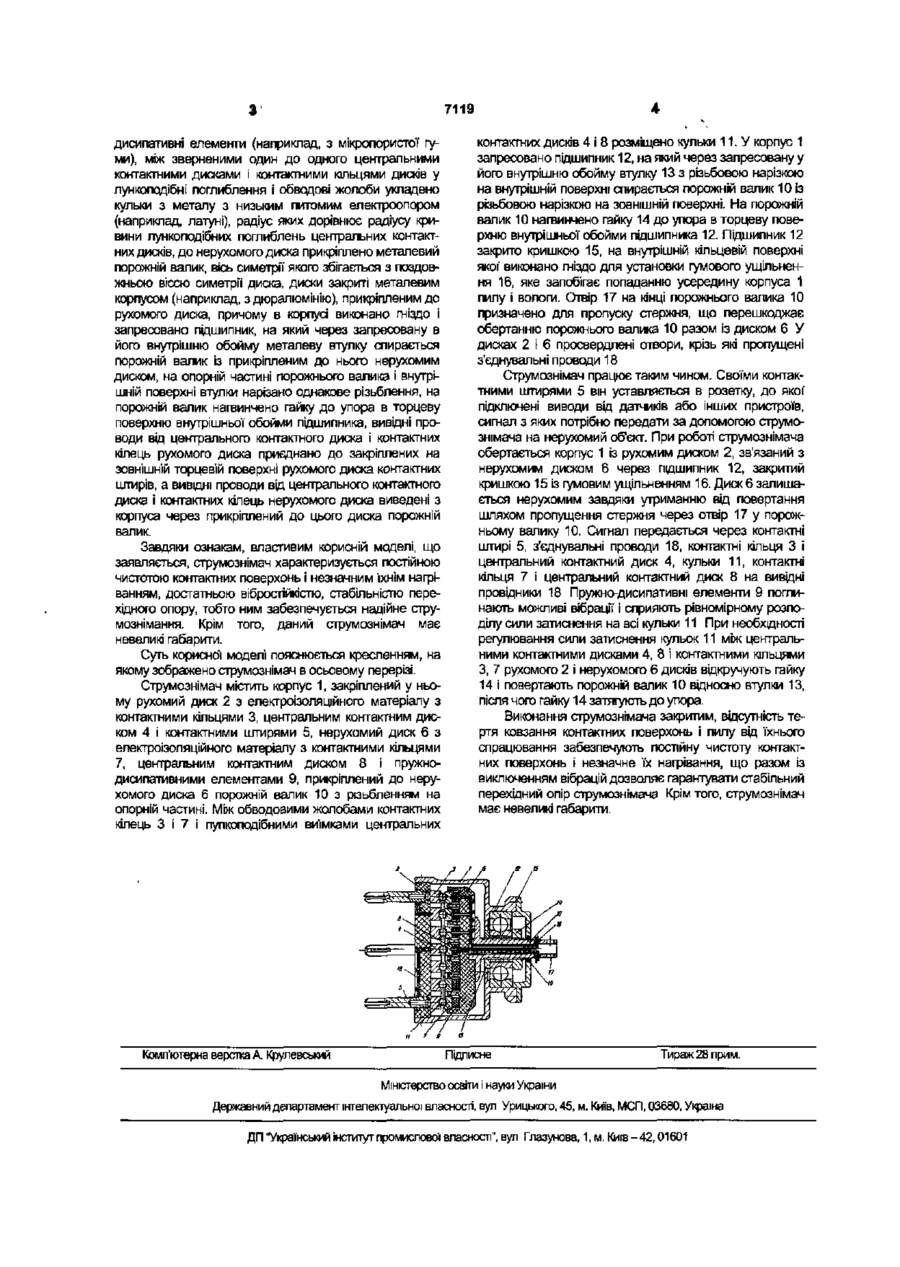

Струмознімач, що містить корпус, рухому частину з контактними кільцями, нерухому частину зі знімними щітками, підшипники, який відрізняється тим, що рухому і нерухому частини виконано у вигляді дисків з електроізоляційного матеріалу, наприклад текстоліту, на кожній з торцевих, обернених одна до одної поверхонь яких закріплено центральний контактний диск із лункоподібною виїмкою і концентрично розташовані довкола нього кілька контактних кілець з обводовими жолобами, радіус кривини яких у радіальному перерізі збігається з радіусом кривини лункоподібної виїмки в центральному контактному диску, виконані з металу з низьким питомим електроопором, наприклад латуні, до яких приєднано вивідні ізольовані проводи, на одному з дисків між ним і центральним контактним диском, а також між цим диском і контактними кільцями встановлено пружно-дисипативні елементи, наприклад, з мік ропористої гуми, між оберненими один до одного центральними контактними дисками і контактними кільцями дисків у лункоподібні поглиблення і обводові жолоби укладено кульки з металу з низьким питомим електроопором, наприклад латуні, радіус яких дорівнює радіусу кривини лункоподібних поглиблень центральних контактних дисків, до нерухомого диска прикріплено металевий порожнистий валик, вісь симетрії якого збігається з поздовжньою віссю симетрії диска, диски закриті металевим корпусом, наприклад з дюралюмінію, прикріпленим до рухомого диска, причому в корпусі виконано пніздо і запресовано підшипник, на який через запресовану в його внутрішню обойму металеву втулку спирається порожнистий валик із прикріпленим до нього нерухомим диском, на опорній частині порожнистого валика і внутрішній поверхні втулки нарізано однакове різьблення, на порожнистий валик нагвинчено гайку до упора в торцеву поверхню внутрішньої обойми підшипника, вивідні проводи від центрального контактного диска і контактних кілець рухомого диска приєднано до закріплених на зовнішній торцевій поверхні рухомого диска контактних штирів, а вивідні проводи від центрального контактного диска і контактних кілець нерухомого диска виведені з корпуса через прикріплений до цього диска порожнистий валик. Корисна модель відноситься до контрольновимірювальної техніки і може бути використана для реєстрації динамічного стану обертових систем (крутильних моментів, напружень і т.д.). Вщомо струмознімач, що містить корпус, рухому частину з контактними кільцями, нерухому частину зі знімними щітками, пщшипники [див. Измерения в промышленности. Справ, изд. Под ред П. Профоса - Пер. с нем. М., «Металлургия», 1980, 648 с , с. 303]. Цей струмознімач обрано за прототип. Недоліками вщомого пристрою є низька вібростійкість, залежність нагрівання щгток вщ швидкості обертання струмознімача, спрацювання щіток, забруднення контактних кілець у випадку застосування щгток з наявністю графіту, обмеження струмознімання при значних колових швидкостях тертя контактних елементів Перераховані фактори негативно позначаються на стабільності перехиного опору струмознімача, тобто на якості струмознімання і вірогідності одержуваних при цьому сигналів. До того ж, цей пристрій є досить громіздким. сполучних елементів між рухомою і нерухомою частинами струмознімача тіл кочення з металу з низьким питомим електроопором, що дозволить забезпечити стабільність перехідного опору і компактність виконання струмознімача. Поставлена задача досягається тим, що в струмознімачі, що містить корпус, рухому частину з контактними кільцями, нерухому частину зі знімними щггками, підшипники, відповідно до корисної моделі, рухому і нерухому частини виконано у вигляді дисків з електроізоляційного матеріалу (наприклад, текстоліту), на кожній з торцевих, звернених одна до одноі поверхонь яких закріплено центральний контактний диск із пупкоподібною виїмкою і концентрично розташовані довкола нього кілька контактних кілець з обводовими жолобами, радіус кривини яких у радіальному перетині збігається з радіусом кривини лункоподібної виїмки в центральному контактному диску, виконані э металу з низьким питомим електроопором (наприклад, латуні), до яких приєднано вивідні ізольовані проводи, на одному з дисків між ним і центральним контактним диском, а також між цим диском і контактними кільцями встановлено пружно В основу корисної моделі поставлено задачу удосконалення струмознімача шляхом використання як о 7119 контактних дисків 4 і 8 розміщено кульки 11. У корпус 1 запресовано підшипник 12, на який через запресовану у його внутрішню обойму втулку 13 з різьбовою нарізкою на внутрішній поверхні спирається порожній валик 10 Із різьбовою нарізкою на зовнішній поверхні. На порожній валик 10 нагвинчено гайку 14 до упора в торцеву поверхню внутрішньої обойми підшипника 12. Підшипник 12 закрито кришкою 15, на внутрішній кільцевій поверхні якої' виконано гніздо для установки гумового ущільнення 16, яке запобігає попаданню усередину корпуса 1 пилу і волого. Отвір 17 на кінці порожнього валика 10 призначено для пропуску стержня, що перешкоджає обертанню порожнього валика 10 разом із диском 6 У дисках 2 і 6 просвердлені отвори, крізь які пропущені з'єднувальні проводи 18 дисипативні елементі (наприклад, з мікропористої гуми), між зверненими один до одного центральними контактними дисками і контактними кільцями дисків у лункоподібні поглиблення і обводові жолоби укладено кульки з металу з низьким питомим електроопором (наприклад, латуні), радіус яких дорівнює радіусу кривини лункоподібних поглиблень центральних контактних дисків, до нерухомого диска прикріплено металевий порожній валик, вісь симетрії якого збігається з поздовжньою віссю симетрії диска, диски закриті металевим корпусом (наприклад, з дюралюмінію), прикріпленим до рухомого диска, причому в корпусі виконано гніздо і запресовано підшипник, на який через запресовану в його внутрішню обойму металеву втулку спирається порожній валик із прикріпленим до нього нерухомим диском, на опорній частині порожнього валика і внутрішній поверхні втулки нарізано однакове різьблення, на порожній валик нагвинчено гайку до упора в торцеву поверхню внутрішньої обойми підшипника, вивідні проводи вщ центрального контактного диска і контактних кілець рухомого диска приєднано до закріплених на зовнішній торцевій поверхні рухомого диска контактних штирів, а ВИВІДНІ проводи від центрального контактного диска і контактних кілець нерухомого диска виведені з корпуса через прикріплений до цього диска порожній валик. Струмознімач працює таким чином. Своїми контактними штирями 5 він уставляється в розетку, до якої' підключені виводи вщ датчиків або інших пристроїв, сигнал з яких потрібно передати за допомогою струмознімача на нерухомий об'єкт. При роботі струмознімача обертається корпус 1 із рухомим диском 2, зв'язаний з нерухомим диском 6 через підшипник 12, закритий кришкою 15 із гумовим ущільненням 16. Диск 6 залишається нерухомим завдяки утриманню від повертання шляхом пропущення стержня через отвір 17 у порожньому валику 10. Сигнал передається через контактні штирі 5, з'єднувальні проводи 18, контактні кільця 3 і центральний контактний диск 4, кульки 11, контактні кільця 7 і центральний контактний диск 8 на вивщні провідники 18 Пружно-дисипативні елементи 9 поглинають можливі вібрації і сприяють рівномірному розподілу сили затиснення на всі кульки 11 При необхідності регулювання сили затиснення кульок 11 між центральними контактними дисками 4, 8 і контактними кільцями З, 7 рухомого 2 І нерухомого 6 дисків відкручують гайку 14 і повертають порожній валик 10 відносно втулки 13, після чого гайку 14 затягують до упора. Завдяки ознакам, властивим корисній моделі, що заявляється, струмознімач характеризується постійною чистотою контактних поверхонь і незначним їхнім нагріванням, достатньою вібростійкістю, стабільністю перехідного опору, тобто ним забезпечується надійне струмознімання. Крім того, даний струмознімач має невеликі габарити. Суть корисної моделі пояснюється кресленням, на якому зображено струмознімач в осьовому перерізі. Струмознімач містить корпус 1, закріплений у ньому рухомий диск 2 з електроізоляційного матеріалу з контактними кільцями 3, центральним контактним диском 4 і контактними штирями 5, нерухомий диск 6 з електроізоляційного матеріалу з контактними кільцями 7, центральним контактним диском 8 і пружнодисипативними елементами 9, прикріплений до нерухомого диска 6 порожній валик 10 з різьбленням на опорній частині. Між обводовими жолобами контактних кілець 3 і 7 і пупкоподібними виїмками центральних и Комп'ютерна верстка А. Крулевський ? в Виконання струмознімача закритим, відсутність тертя ковзання контактних поверхонь і пилу вщ їхнього спрацювання забезпечують постійну чистоту контактних поверхонь і незначне їх нагрівання, що разом із виключенням вібрацій дозволяє гарантувати стабільний перехідний опір струмознімача Крім того, струмознімач має невеликі габарити. а Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП 'Український інститут промислової власності", вул Глазунова, 1, м. Київ - 42,01601
