Гальванометр світлопроменевого осцилографа

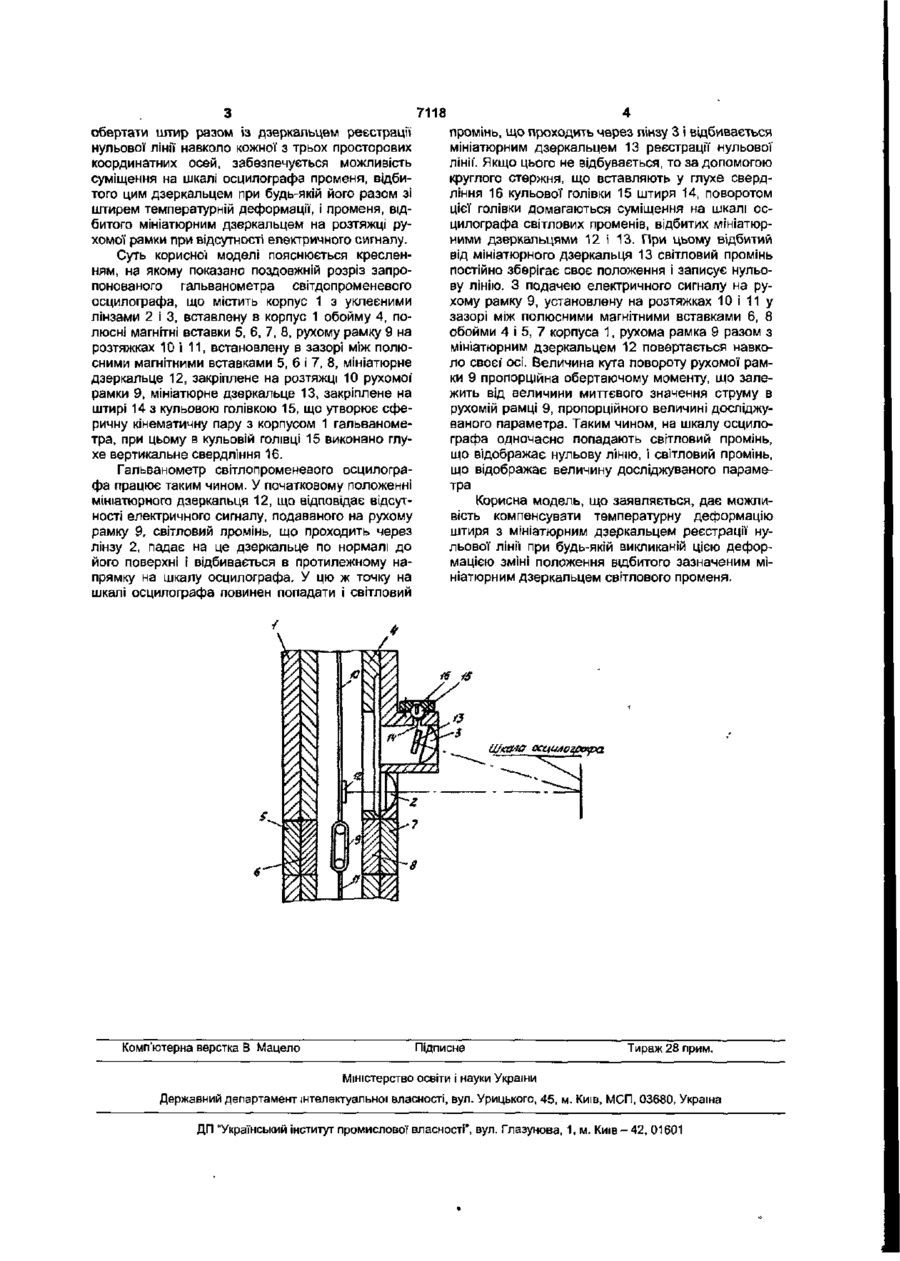

Гальванометр світлопроменевого осцилографа, що містить корпус з уклеєними лінзами, вставлену в корпус обойму, полюсні магнітні вставки, рухому рамку на розтяжках, встановлену в зазор» між полюсними магнітними вставками, мініатюрне дзеркальце, закріплене на розтяжці рухомої рамки, і мініатюрне дзеркальце реєстрації нульової лінії, закріплене на штирі, що утворює кінематичну пару з корпусом гальванометра, який відрізняється тим, що штир із закріпленим на ньому мініатюрним дзеркальцем реєстрації" нульової лінії утворює сферичну кінематичну пару з корпусом гальванометра, а в кульовій головці штиря виконано глуху вертикальну просвердлину. Корисна модель відноситься до вимірювальної та реєстраційної техніки і може бути використана у світлопроменевих осцилографах. Відомо гальванометр світлопроменевого осцилографа, що містить корпус з уклеєними лінзами, вставлену в корпус обойму, полюсні магнітні вставки, рухому рамку на розтяжках, встановлену в зазорі між полюсними магнітними вставками, мініатюрне дзеркальце, закріплене на розтяжці рухомої рамки, і мініатюрне дзеркальце реєстрації нульової лінії, закріплене на штирі, який утворює кінематичну пару з корпусом гальванометра [див. а.с СРСР №214246 МПК 2 G01R 1.02. опубл. в бюл №18, 1976]. Цей гальванометр світлопроменевого осцилографа обрано за прототип Недоліком відомого пристрою є обмежена можливість компенсації' температурної деформації штиря з мініатюрним дзеркальцем реєстрації нульової лінії. Виконання рухомого з'єднання цього штиря з корпусом гальванометра дозволяє здійснити компенсацію тільки такої температурної деформації штиря з мініатюрним дзеркальцем, що сприяє зміні положення відбитого цим дзеркальцем світлового променя в горизонтальній площині. Однак температурна деформація штиря з мініатюрним дзеркальцем може викликати зміну положення відбитого цим дзеркальцем променя й у вертикальній площині, що при значній величині цієї деформації унеможливлює суміщення на шкалі осцилографа променів, відбитих мініатюрним дзеркальцем на розтяжці рухомої рамки при відсу тності електричного сигналу і мініатюрним дзеркальцем реєстрації нульової лінії, унаслідок чого реєстрація останньої не відбувається. В основу корисної моделі поставлено задачу забезпечення можливості компенсації температурно/ деформації штиря разом із закріпленим на ньому мініатюрним дзеркальцем реєстрації нульової лінм при будь-якій спричиненій цією деформацією зміні положення відбитого зазначеним мініатюрним дзеркальцем світлового променя шляхом зміни виконання рухомого з'єднання штиря разом з мініатюрним дзеркальцем реєстрації нульової лінії з корпусом гальванометра. Поставлена задача досягається тим, що в гальванометрі світлопроменевого осцилографа, що містить корпус з уклеєними лінзами, вставлену в корпус обойму, полюсні магнітні вставки, рухому рамку на розтяжках, встановлену в зазорі між полюсними магнітними вставками, мініатюрне дзеркальце, закріплене на розтяжці рухомої рамки, і мініатюрне дзеркальце реєстрації нульової лінії, закріплене на штирі, який утворює кінематичну пару з корпусом гальванометра, відповідно до корисної моделі, штир Із закріпленим на ньому мініатюрним дзеркальцем реєстрації нульової лінії утворює сферичну кінематичну пару з корпусом гальванометра, а в кульовій голівці штиря виконано глухе вертикальне свердління Завдяки виконанню рухомого з'єднання штиря з закріпленим на ньому мініатюрним дзеркальцем реєстрації нульової лінії і корпуса гальванометра у вигляді сферичної кінематичної пари, що дозволяє 00 7118 обертати штир разом із дзеркальцем реєстрації нульової лінії навколо кожної з трьох просторових координатних осей, забезпечується можливість суміщення на шкалі осцилографа променя, відбитого цим дзеркальцем при будь-якій його разом зі штирем температурній деформації, і променя, відбитого мініатюрним дзеркальцем на розтяжці рухомої рамки при відсутності електричного сигналу. Суть корисної моделі пояснюється кресленням, на якому показано поздовжній розріз запропонованого гальванометра світдопроменевого осцилографа, що містить корпус 1 з уклеєними лінзами 2 і 3, вставлену в корпус 1 обойму 4, полюсні магнітні вставки 5, 6, 7, 8, рухому рамку 9 на розтяжках 10 і 11, встановлену в зазорі між полюсними магнітними вставками 5, 6 і 7, 8, мініатюрне дзеркальце 12, закріплене на розтяжці 10 рухомої рамки 9, мініатюрне дзеркальце 13, закріплене на штирі 14 з кульовою голівкою 15, що утворює сферичну кінематичну пару з корпусом 1 гальванометра, при цьому в кульовій голівці 15 виконано глухе вертикальне свердління 16. Гальванометр світлопроменевого осцилографа працює таким чином. У початковому положенні мініатюрного дзеркальця 12, що відповідає відсутності електричного сигналу, подаваного на рухому рамку 9, світловий промінь, що проходить через лінзу 2, падає на це дзеркальце по нормалі до його поверхні І відбивається в протилежному напрямку на шкалу осцилографа. У цю ж точку на шкалі осцилографа повинен попадати і світловий Комп'ютерна верстка В Мацело промінь, що проходить через лінзу 3 і відбивається мініатюрним дзеркальцем 13 реєстрацГі нульової лінії'. Якщо цього не відбувається, то за допомогою круглого стержня, що вставляють у глухе свердління 16 кульової голівки 15 штиря 14, поворотом цієї голівки домагаються суміщення на шкалі осцилографа світлових променів, відбитих мініатюрними дзеркальцями 12 і 13. При цьому відбитий від мініатюрного дзеркальця 13 світловий промінь постійно зберігає своє положення І записує нульову лінію. З подачею електричного сигналу на рухому рамку 9, установлену на розтяжках 10 і 11 у зазорі між полюсними магнітними вставками 6, 8 обойми 4 І 5, 7 корпуса 1, рухома рамка 9 разом з мініатюрним дзеркальцем 12 повертається навколо своєї осі. Величина кута повороту рухомої рамки 9 пропорційна обертаючому моменту, що залежить від величини миттєвого значення струму в рухомій рамці 9, пропорційного величині досліджуваного параметра. Таким чином, на шкалу осцилографа одночасно попадають світловий промінь, що відображає нульову лінію, і світловий промінь, що відображає величину досліджуваного параметра Корисна модель, що заявляється, дає можливість компенсувати температурну деформацію штиря з мініатюрним дзеркальцем реєстрації нульової лінії при будь-якій викликаній цією деформацією зміні положення відбитого зазначеним мініатюрним дзеркальцем світлового променя. Підписне Тираж 28 прим. Міністерство освіти І науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
