Номер патенту: 71645

Опубліковано: 15.12.2004

Автор: Кабанов Юрій Олександрович

Завантажити PDF файл.

Формула / Реферат

1. Вентиль пневматичної шини, що включає корпус з впускним отвором, який сполучається з джерелом стиснутого повітря, і випускним отвором, що сполучається з порожниною шини, золотник, ніпель, який завальцьований на втулці золотника, який відрізняється тим, що золотник, встановлений у золотниковій камері, оснащений втулкою з ущільнюючою манжетою, яка утворює у нижній частині поверхню, що контактує з поверхнею, виконаною на стержні золотника.

2. Вентиль по п. 1, який відрізняється тим, що золотникова камера виконана у вигляді циліндра, без розширень.

Текст

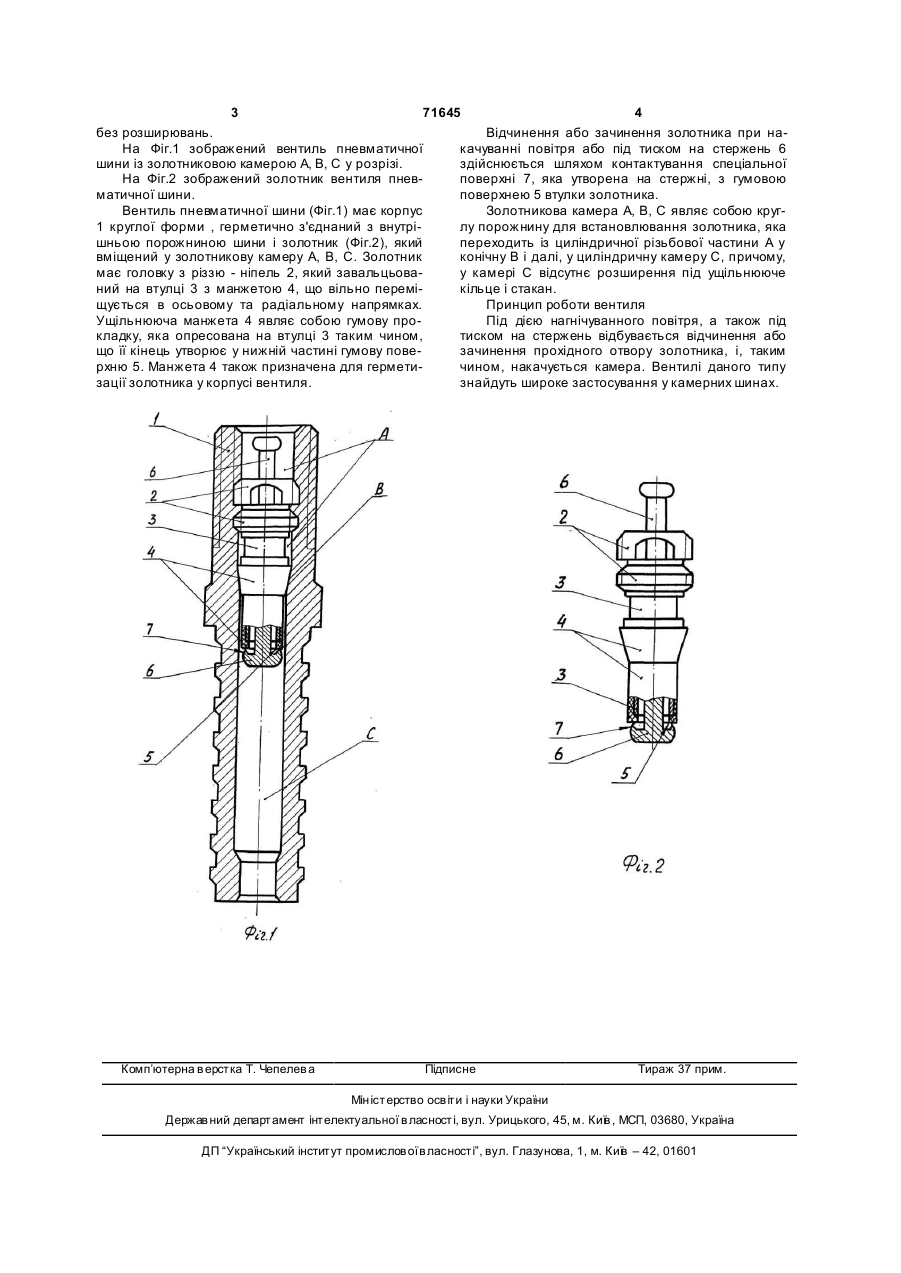

1. Вентиль пневматичної шини, що включає корпус з впускним отвором, який сполучається з 3 71645 4 без розширювань. Відчинення або зачинення золотника при наНа Фіг.1 зображений вентиль пневматичної качуванні повітря або під тиском на стержень 6 шини із золотниковою камерою А, В, С у розрізі. здійснюється шляхом контактування спеціальної На Фіг.2 зображений золотник вентиля пневповерхні 7, яка утворена на стержні, з гумовою матичної шини. поверхнею 5 втулки золотника. Вентиль пневматичної шини (Фіг.1) має корпус Золотникова камера А, В, С являє собою круг1 круглої форми , герметично з'єднаний з внутрілу порожнину для встановлювання золотника, яка шньою порожниною шини і золотник (Фіг.2), який переходить із циліндричної різьбової частини А у вміщений у золотникову камеру А, В, С. Золотник конічну В і далі, у циліндричну камеру С, причому, має головку з різзю - ніпель 2, який завальцьовау камері С відсутнє розширення під ущільнююче ний на втулці 3 з манжетою 4, що вільно перемікільце і стакан. щується в осьовому та радіальному напрямках. Принцип роботи вентиля Ущільнююча манжета 4 являє собою гумову проПід дією нагнічуванного повітря, а також під кладку, яка опресована на втулці 3 таким чином, тиском на стержень відбувається відчинення або що її кінець утворює у нижній частині гумову повезачинення прохідного отвору золотника, і, таким рхню 5. Манжета 4 також призначена для герметичином, накачується камера. Вентилі даного типу зації золотника у корпусі вентиля. знайдуть широке застосування у камерних шинах. Комп’ютерна в ерстка Т. Чепелев а Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Valve of pneumatic tire

Назва патенту російською

Вентиль пневматической шины

МПК / Мітки

МПК: B60C 29/00

Мітки: вентиль, шини, пневматичної
