Знаряддя для розпушування грунту

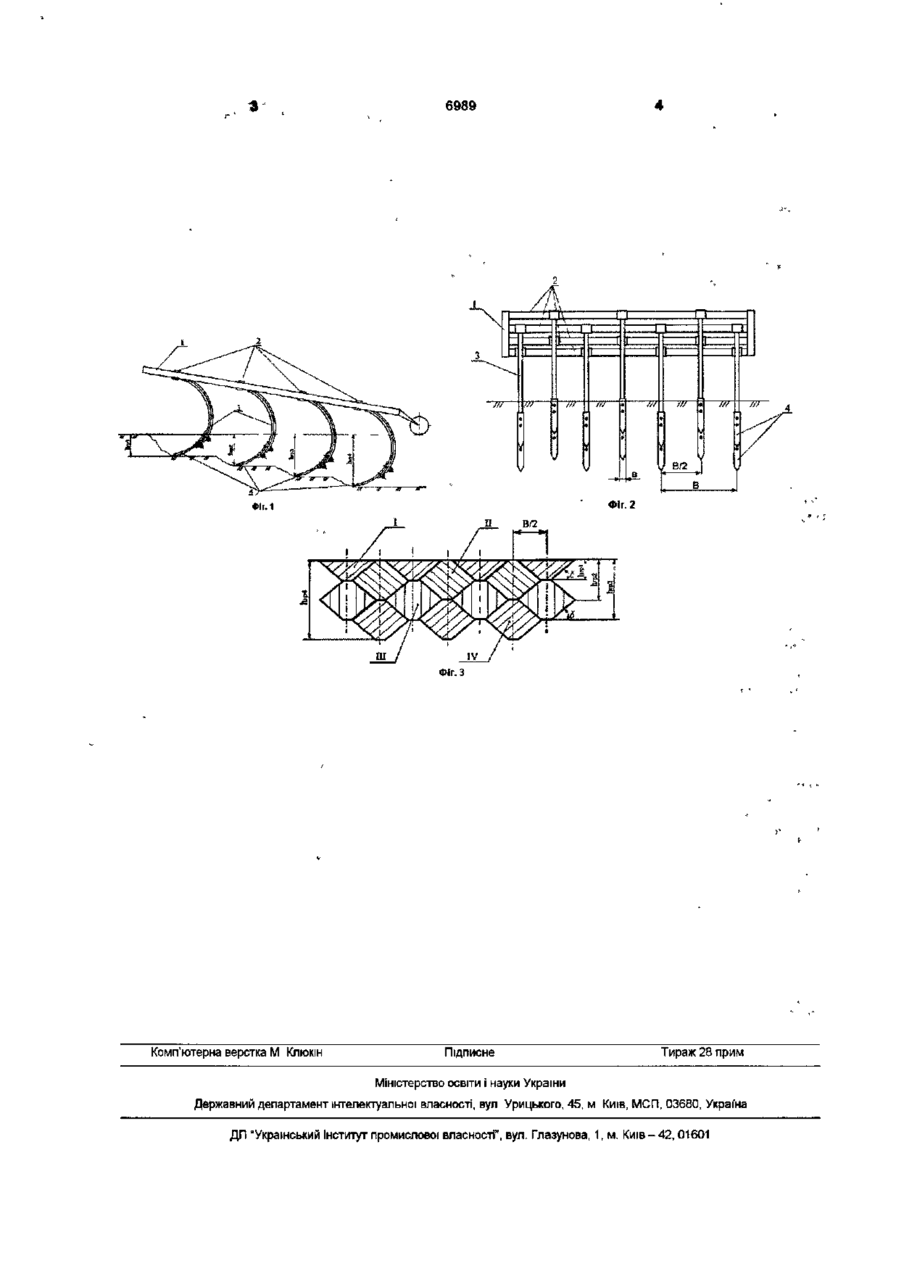

Знаряддя для розпушування ґрунту, що включає розпушувальні лапи рознесені по висоті і ширині захвату з рядним траєкторним зміщенням, яке відрізняється тим, що кожна із лап встановлена по висоті і зміщена в бік від лап суміжного ряду таким чином, що границі суміжних зон розпушувальної Корисна модель відноситься до сільського господарства, до знарядь глибокого розпушування грунту Відоме знаряддя для розпушування грунту з лапами рознесеними по висоті та траєкторним зміщенням, яке розпушує грунт з розчалюванням (1) Таке знаряддя при суцільному розпушуванні грунту вимагає значних затрат енергії Найбільш близьким технічним рішенням до корисної моделі, що заявляється, є знаряддя для розпушування грунту, яке включає розпушувальні лапи рознесені по висоті і ширині захвату з рядним траєкторним зміщенням (2) Недоліком такого знаряддя є те, що значна частина грунту в нижніх шарах залишається нерозпушеною Корисна модель направлена на вирішення задачі суцільного розпушування грунту в перерізі по всій глибині Поставлена задача досягається тим, що в знарядді для розпушування грунту, яке включає розпушувальні лапи рознесені по висоті і ширині захвату, з рядним траєкторним зміщенням, відрізняється тим, що кожна із лап встановлена по висоті і зміщена в бік від лап суміжного ряду таким чином, що границі суміжних зон розпушувальної дії ВІДПОВІДНИХ лап перекриваються Перекриття границь суміжних зон розпушувальної дії відповідних лап в межах розпушувальних спроможностей останніх, дозволяє досягти наближеного до суцільного розпушення грунту по всій глибині дії ВІДПОВІДНИХ лап перекриваються На фіг 1 зображене знаряддя для розпушування грунту - вигляд збоку, на фіг 2 - вигляд спереду, на фіг 3 - поперечний переріз зон розпушування ВІДПОВІДНИХ лап Знаряддя для розпушування грунту складається з рами 1 з поперечними балками 2, на яких закріплені стояки 3 з розпушувальними лапами 4 Кожна наступна балка зміщена вниз відносно попередньої на величину різниці граничних глибин пГр розпушувальної дії лап 3 наступного і попереднього рядів Лапи 4 суміжних рядів розташовані на половині відстані В між лапами 3 одного ряду При цьому відстань між лапами суміжних рядів В визначаються по формулі В=ПфіЛду+в, де п гр і - гранична глибина розпушувальної ди лап переднього ряду у - кут розвалу зон розпушування, в - ширина розпушувальних лап Робота знаряддя полягає в наступному При поздовжньому переміщені знаряддя лапами 4 переднього ряду грунт з розпушуванням відокремлюється від масиву в зонах розпушування І Після ЦЬОГО, ПОСЛІДОВНО грунт розпушується лапами другого, третього і четвертого рядів, ВІДПОВІДНО, в зонах розпушування II, III, IV Застосування такого знаряддя для розпушування грунту дозволяє досягти наближеного до суцільного розпушування грунту по глибині з раціональними питомими енерговитратами Джерела інформації 1 А С СССР№1644733А01В13/16, 2 А С СССР №1535394 А01В13/16 13/08 О) 00 О) ш 6989 Фіг. 2 Фіг. З Комп'ютерна верстка М Клюкш Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
