Обмотувальний провід

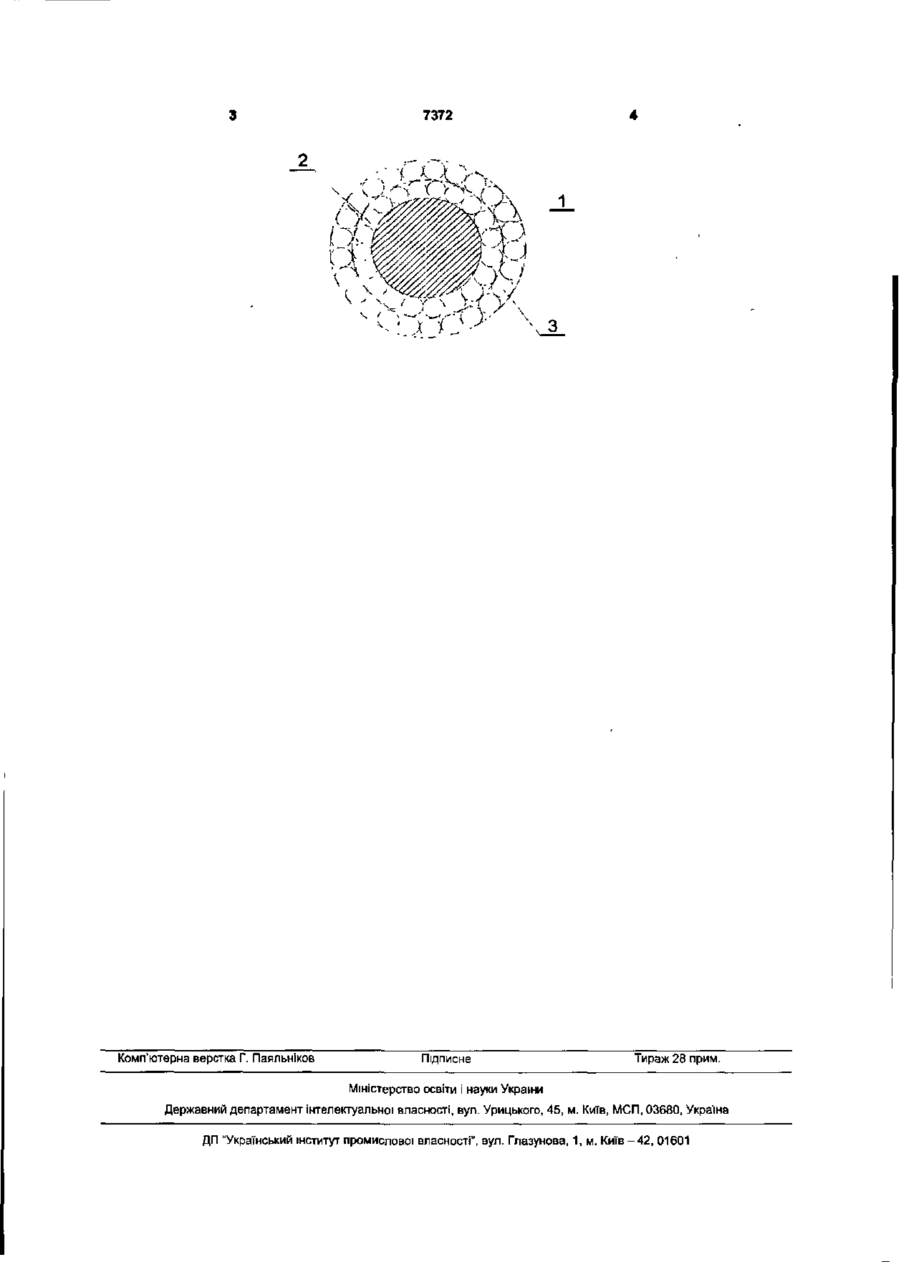

Обмотувальний провід, який містить струмопровідну жилу та ізоляцію, який відрізняється тим, що струмопровідна жила виготовлена з м'якої відпаленої мідної дротини круглого чи прямокутного перерізу, а ізоляція виготовлена з двох послідовно нанесених по спіралі суцільних шарів бавовняних ниток з кроком, який забезпечує її суцільність при радіусах вигинання проводу, більших п'яти його діаметрів або п'яти розмірів меншої сторони перерізу, причому спіралі ниток в шарах мають протилежний напрямок. Корисна модель відноситься до електричних кабелів і проводів. Відомий електричний провід, який містить струмопровідну жилу та ізоляцію з полівінілхлоридного пластикату. Його недоліком є недостатня теплостійкість [1]. Найбільш близьким до запропонованої корисної моделі є високотемпературний провід з ізоляцією з фторвуглецю та радіаційно-зшитого поліолефіну Його недоліком є небезпечність технології радіаційного зшивання [2]. Задачею корисної моделі є забезпечення теплостійкості проводу при його безпечному виготовленні Поставлена задача вирішується взаємозв'язком елементів та матеріалів конструкції і технологи безпечного виготовлення проводу Згідно корисної моделі струмопровідна жила виготовлена з м'якої відпаленої мідної дротини круглого чи прямокутного перерізу, а ізоляція виготовлена з двох, послідовно нанесених по спіралі суцільних шарів бавовняних ниток з кроком, який забезпечую її суцільність при радіусах вигинання проводу більших п'яти його діаметрів, або п'яти розмірів меньшей сторони перерізу, причому спіралі ниток в шарах мають протилежний напрямок. На кресленні наведено схематичне зображення проводу. Провід містить струмопровідну жилу 1, перший 2 та другий 3 шари бавовняних ниток. Провід виготовляюь так. Нитки намотані на струмопровідну жилу так, що при її вигинаннях ізоляція не утворює проміжків. Бавовняні нитки забезпечують вільне сушіння, насичення ізоляції та можливість видалення повітряних пухирців методом вакуумування При додаткових відносних видовженнях 20...33%, шар ізоляції' зберігає свою суцільність, що забезпечує його роботу в електромашинах, апаратах і приладах з рідкою ізоляцією та малими радіусами вигинання проводу. Виготовлені зразки проводу мали діаметр 0.5...5.2мм, або співвідношення сторін перерізу (1.06...5.6)мм X (2.12...12 5)мм та подвійну товщину ізоляції 0 27.. 0 44мм, згідно ТУ 16К28-001-90 визнані придатними для довготривалої роботи при температурі -60... + 105°С в обмотках електропристроїв з рідкою ізоляцією. Джерела інформації 1. Корисна модель РФ № 12485, МПК Н01 В 7/02, заявлено 02.07.99, опубліковано 10.01.00, заявник Григорьев В.А. 2. Патент США № 6017626, МПК Н01 В 7/34, заявлено 14.05.98, опубліковано 25.01.00, заявник Champlain Cable Corporation CM го 7372 Ч Комп'ютерна верстка Г. Паяльніков t Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
