Спосіб автоматичного регулювання процесу сульфітації рідких продуктів цукрового виробництва

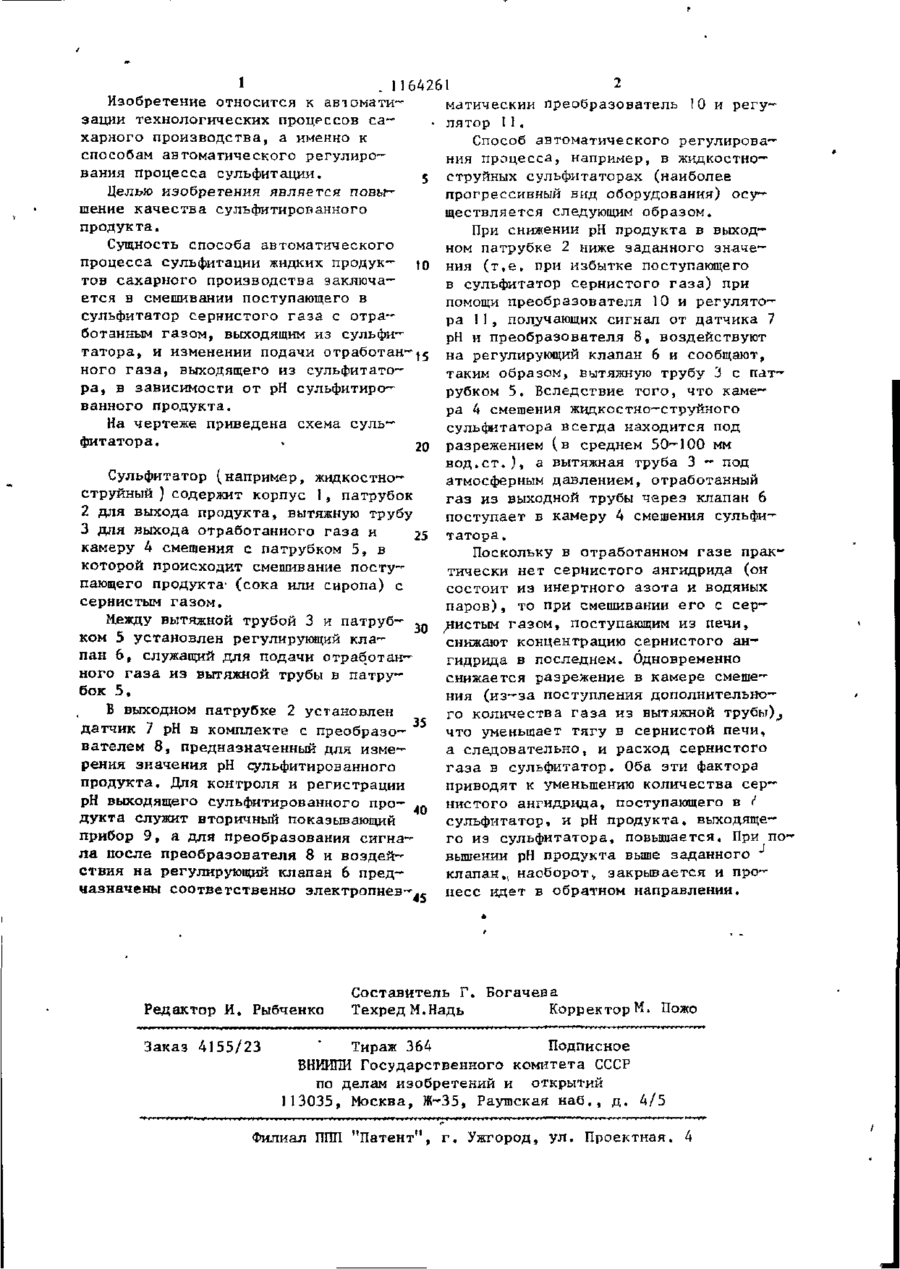

СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН А (19) 4(51) С 1 3 D 3 / 1 0 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Ї (21) 3449892/28-13 (22) 04.06.82 (46) 30.Q6.85. Бюл.fr24 (72) С. А. Зозуля, С. А. Чернышев, В. П, Панченко и В. П. Шуцкий (71) Украинский научно~-исследовательскнй и конструкторский институт продовольственного машиностроения (53) 664.1(088.8) (56) Волошин 3. С. и др. Автоматизация свеклосахарного производства. М,, Пищевая промышленность, 1980, с. 127-128. ( 5 4 ) ( 5 7 ) СПОСОБ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ПРОЦЕССА СУЛЬФИТАЦИИ ЖИДКИХ ПРОДУКТОВ САХАРНОГО ПРОИЗВОДСТВА, предусматривающий измерение рН суль— Цитированного п р о д у к т а , о т л и ч а ю щ и й с я т е м , ч т о , с целью повышения к а ч е с т в а сульфитированного п р о д у к т а , смешивают поступающий в сульфитатор сернистый г а з с о т р а б о танным г а з о м , выходящим и з сульфи— т а т о р а , и изменяют подачу о т р а б о т а н ного г а з а , выходящего и з сульфитато— р а , в зависимости о т рН сульфитиро* ванного п р о д у к т а . { (Л 1 116426! Изобретение относится к автоматиматическии преобразователь 10 и регузации технологических процессов салятор 1 1 . харного производства, а именно к Способ автоматического регулироваспособам автомагического регулирония процесса, например, в жидкостно— вания процесса сульфитации. струйных сульфитаторах (наиболее Целью изобретения является повыпрогрессивный вид оборудования) осушение качества сульфитированного ществляется следующим образом. продукта. При снижении рН продукта в выходСущность способа автоматического ном патрубке 2 ниже заданного значепроцесса сульфитации жидких продук- t ния (т.е. при избытке поступающего o тов сахарного производства заключав сульфитатор сернистого газа) при ется в смешивании поступающего в помощи преобразователя 10 и регулятосульфитатор сернистого газа с отрара 1 1 , получающих сигнал от датчика 7 ботанным газом, выходящим из сульфирН и преобразователя 8, воздействуют татора, и изменении подачи отработанна регулирующий клапан 6 и сообщают, t5 ного газа, выходящего из сульфитатотаким образом, Еытяжную трубу 3 с патра, в зависимости от рН сульфитиро— рубком 5. Вследствие того, что камеванного продукта. ра 4 смешения жидкостно~струйного сульфитатора всегда находится под На чертеже приведена схема суль— разрежением (в среднем 50-100 мм фитатора. 20 вод.ст.), а вытяжная труба 3 - под атмосферным давлением, отработанный Сульфитатор (например, жидкостногаз из выходной трубы через клапан 6 струйный ) содержит корпус 1, патрубок поступает в камеру 4 смешения сульфи2 для выхода продукта, вытяжную трубу 3 для выхода отработанного газа и 25 татора. камеру 4 смещения с патрубком 5, в Поскольку в отработанном газе праккоторой происходит смешивание постутически нет сернистого ангидрида (он пающего продукта- (сока или сиропа) с состоит из инертного азота и водяных сернистым газом. паров), то при смешивании его с серМежду вытяжной трубой 3 и патрубЗО нистым газом, поступающим из печи, ком 5 установлен регулирующий класнижают концентрацию сернистого анпан 6, служащий для подачи отработангидрида в последнем. Одновременно ного газа из вытяжной трубы в патруснижается разрежение в камере смешебок 5, ния (из—за поступления дополнительного количества газа из вытяжной трубы)^ В выходном патрубке 2 установлен датчик 7 рН в комплекте с преобразо- 35 что уменьшает тягу в сернистой печи, а следовательно, и расход сернистого вателем 8, предназначенный для измегаза в сульфитатор. Оба эти фактора рения значения рН сульфитированного приводят к уменьшению количества серпродукта. Для контроля и регистрации нистого ангидрида, поступающего в / рН выходящего сульфитированного просульфитатор, и рН продукта, выходящедукта служит вторичный показывающий го из сульфитатора, повышается. При поприбор 9, а для преобразования сигнавышении рН продукта выше заданного ла после преобразователя 8 и воздейклапан^ наоборот,, закрывается и проствия на регулирующий клапан 6 предцесс идет в обратном направлении. назначены соответственно электропнев-*., Редактор И. Рыбченко Заказ 4155/23 Составитель Г. Богачева Техред М.Надь Корректор М. Пожо Тираж 364 Подписное БНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Филиал ППП "Патент", г, Ужгород, ул. Проектная. 4
