Мутномір

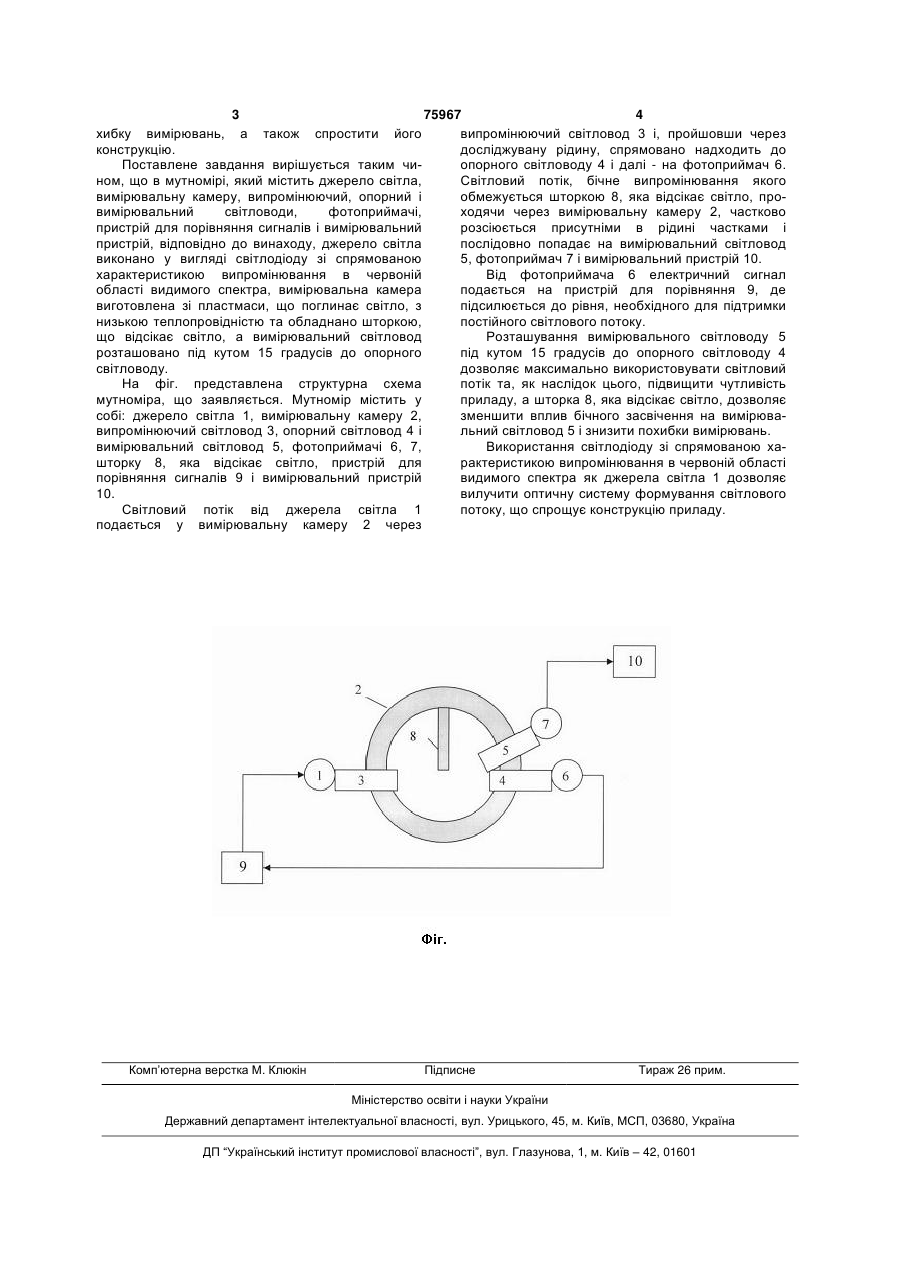

Мутномір, який складається з джерела світла, вимірювальної камери, випромінюючого, опорного та вимірювального світловодів, фотоприймачів, пристрою для порівняння сигналів і вимірювального пристрою, який відрізняється тим, що джерело світла виконане у вигляді світлодіода із спрямованою характеристикою випромінювання в червоній області видимого спектра, вимірювальна камера виготовлена з пластмаси, що поглинає світло, з низькою теплопровідністю та обладнана шторкою, яка відсікає світло, а вимірювальний світловод розташований під кутом 15 градусів до опорного світловоду. (19) (21) 20040403230 (22) 28.04.2004 (24) 15.06.2006 (46) 15.06.2006, Бюл. № 6, 2006 р. (72) Сергєєв Євген Миколайович, Ткаченко Михайло Григорович, Скорикова Тетяна Костянтинівна, Гержикова Вікторія Григорівна, Загоруйко Віктор Опанасович, Чорноокова Тамара Володимирівна, Скобіннікова Зоя Петрівна, Стовбур Ніна Іванівна (73) Національний Інститут винограду і вина "Магарач" Української академії аграрних наук (56) GB 2251682, 15.02.1992 SU 690372, 10.10.1979 SU 913181, 18.03.1982 3 75967 4 хибку вимірювань, а також спростити його випромінюючий світловод 3 і, пройшовши через конструкцію. досліджувану рідину, спрямовано надходить до Поставлене завдання вирішується таким чиопорного світловоду 4 і далі - на фотоприймач 6. ном, що в мутномірі, який містить джерело світла, Світловий потік, бічне випромінювання якого вимірювальну камеру, випромінюючий, опорний і обмежується шторкою 8, яка відсікає світло, провимірювальний світловоди, фотоприймачі, ходячи через вимірювальну камеру 2, частково пристрій для порівняння сигналів і вимірювальний розсіюється присутніми в рідині частками і пристрій, відповідно до винаходу, джерело світла послідовно попадає на вимірювальний світловод виконано у вигляді світлодіоду зі спрямованою 5, фотоприймач 7 і вимірювальний пристрій 10. характеристикою випромінювання в червоній Від фотоприймача 6 електричний сигнал області видимого спектра, вимірювальна камера подається на пристрій для порівняння 9, де виготовлена зі пластмаси, що поглинає світло, з підсилюється до рівня, необхідного для підтримки низькою теплопровідністю та обладнано шторкою, постійного світлового потоку. що відсікає світло, а вимірювальний світловод Розташування вимірювального світловоду 5 розташовано під кутом 15 градусів до опорного під кутом 15 градусів до опорного світловоду 4 світловоду. дозволяє максимально використовувати світловий На фіг. представлена структурна схема потік та, як наслідок цього, підвищити чутливість мутноміра, що заявляється. Мутномір містить у приладу, а шторка 8, яка відсікає світло, дозволяє собі: джерело світла 1, вимірювальну камеру 2, зменшити вплив бічного засвічення на вимірювавипромінюючий світловод 3, опорний світловод 4 і льний світловод 5 і знизити похибки вимірювань. вимірювальний світловод 5, фотоприймачі 6, 7, Використання світлодіоду зі спрямованою хашторку 8, яка відсікає світло, пристрій для рактеристикою випромінювання в червоній області порівняння сигналів 9 і вимірювальний пристрій видимого спектра як джерела світла 1 дозволяє 10. вилучити оптичну систему формування світлового Світловий потік від джерела світла 1 потоку, що спрощує конструкцію приладу. подається у вимірювальну камеру 2 через Комп’ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
