Спосіб виміру витрати флоемного струму у режимі моніторингу

Номер патенту: 7688

Опубліковано: 15.07.2005

Автор: Гіль Олександр Тарасович

Завантажити PDF файл.

Формула / Реферат

Спосіб виміру витрати флоемного струму рослини в режимі фітомоніторингу, що включає тепловий вплив на фрагмент стеблини, вимір зовнішніх компонентів витрати тепла на струм маси рідини, теплопровідність стеблини вверх та вниз і конвекцію у навколишнє середовище з наступним розрахунком величини витрати рідини Ffx, який відрізняється тим, що додатково вимірюють внутрішні компоненти витрати тепла та розраховують величину витрати Fx, a розрахунок величини витрати флоемного струму Ff здійснюють з допомогою рівняння

                                                                      Ff=Fх-Ffx.

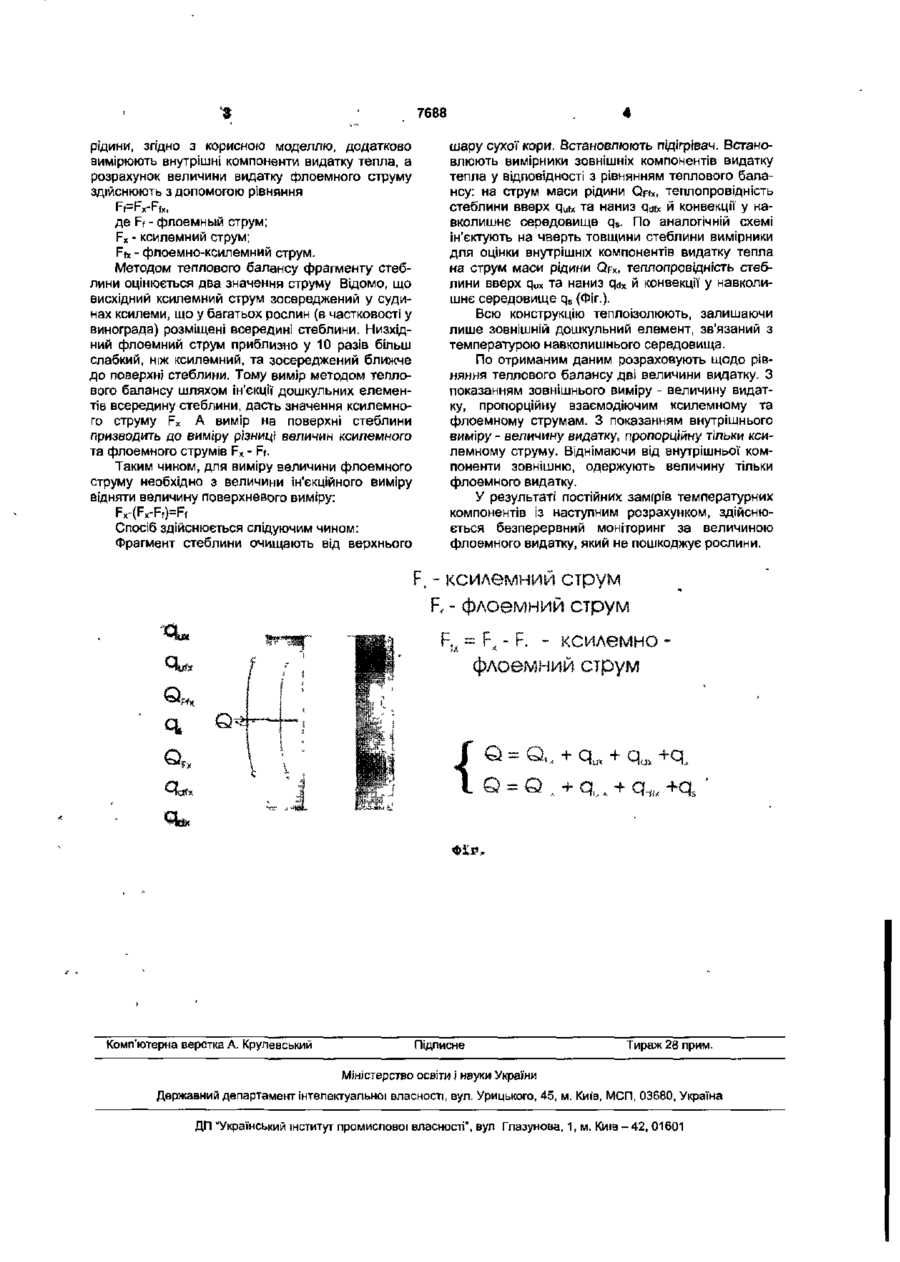

Текст

Спосіб виміру витрати флоемного струму рослини в режимі фітомоніторингу, що включає тепловий вплив на фрагмент стеблини, вимір ЗОВНІШ НІХ компонентів витрати тепла на струм маси рідини, теплопровідність стеблини вверх та вниз і конвекцію у навколишнє середовище з наступним розрахунком величини витрати рідини Ffx, який відрізняється тим, що додатково вимірюють внутрішні компоненти витрати тепла та розраховують величину витрати Fx, а розрахунок величини витрати флоемного струму Ff здійснюють з допомогою рівняння Рг=Рх-Ръ. Корисна модель відноситься до біології та сільського господарства і може бути використана для вивчення функціонального стану рослини. Звичайно у фізіологічних дослідженнях флоемный струм виявляють з допомогою тлій афід. Тлі пошкоджують окремі клітини ситоподібних трубок, а після цього комах знищують, зрізаючи так, щоб залишилися їх смокчучі хоботки, з яких витікає сік ситоподібних трубок. Для оцінки флоемного струму сік збирають й зважують. Вадою такого способу виміру є необхідність пошкодження рослини при вимірі. В результаті неможливо простежити динаміку флоемного струму, а точність динамічних характеристик завжди низька (навіть при дуже високій точності виміру окремо здобутого зразка), бо виміри ведуться фактично на різних об'єктах. Відомий спосіб визначення флоемного струму у стеблинах рослин, що передбачає тепловий вплив на фрагмент стеблини, вимір зовнішньої компоненти видатку тепла на струм маси рідини [А.с. №1793381. G01P 5/10, 5/00, 1993]. Спільними признаками аналогу та засобу, що заявляється є: Тепловий вплив на фрагмент стеблини і вимір зовнішньої компоненти видатку тепла на струм маси рідини Описаний спосіб є недостатньо вірогідним, тому що не дозволяє вимірювати кількісну величину видатку флоемного струму й припускає деструкцію тканини рослини Найбільш близьким до корисної' моделі, що заявляється, є спосіб виміру видатку ксилемного струму рослини у режимі фітомоніторинга, вклю чаючий тепловий вплив на фрагмент стеблини, вимір зовнішніх компонентів видатку тепла на струм маси рідини, теплопровідність стеблини вверх та наниз й конвекції у навколишнє середовище із наступним розрахунком величини видатку рідини [Sakuratani Т , 1981: A heat balance method for measuring water flux in the stem of intact plants J. Agr. Met, 37,9-17]. Спільними ознаками прототипу та технічного розв'язування, що заявляється є: тепловий вплив на фрагмент стеблини, вимір зовнішніх компонентів видатку тепла на струм маси рідини, теплопровідність стеблини вверх та наниз й конвекцію у навколишнє середовище із наступним розрахунком величини видатку рідини. Вадою прототипу є неможливість виміру видатку флоемного струму В основу корисної моделі поставлена задача створення способу виміру видатку флоемного струму рослини у режимі фітомоніторингу, в якому за рахунок додаткового виміру внутрішніх компонентів видатку тепла із наступним розрахунком величини видатку флоемного струму по означеному рівнянню забезпечується кількісний вимір величини видатку флоемного струму й завдяки цьому здійснюється безперервний моніторинг, що не пошкоджує функціонального стану рослини у роблених та природних умовах. Поставлена задача вирішується тим, що в способі виміру видатку ксилемного струму рослини, що включає тепловий вплив на фрагмент стеблини, вимір зовнішніх компонентів видатку тепла на струм маси рідини, теплопровідність стеблини вверх та наниз й конвекцію у навколишнє середовище із наступним розрахунком величини видатку 00 00 со 7688 рідини, згідно з корисною моделлю, додатково вимірюють внутрішні компоненти видатку тепла, а розрахунок величини видатку флоемного струму здійснюють з допомогою рівняння FpFx-Ffx, де Ff - флоемный струм; Fx - ксилемний струм; Ffx - флоемно-ксилемний струм. Методом теплового балансу фрагменту стеблини оцінюється два значення струму Відомо, що висхідний ксилемний струм зосереджений у судинах ксилеми, що у багатьох рослин (в частковості у винограда) розміщені всередині стеблини. Низхідний флоемний струм приблизно у 10 разів більш слабкий, ніж ксилемний, та зосереджений ближче до поверхні стеблини. Тому вимір методом теплового балансу шляхом ін'єкції дошкульних елементів всередину стеблини, дасть значення ксилемного струму Fx А вимір на поверхні стеблини призводить до виміру різниці величин ксилемното та флоемного струмів Fx - Ff. Таким чином, для виміру величини флоемного струму необхідно з величини ін'єкційного виміру відняти величину поверхневого виміру: Fx-(Fx-Ff)=Ff Спосіб здійснюється слідуючим чином: Фрагмент стеблини очищають від верхнього шару сухої кори. Встановлюють підігрівай. Встановлюють вимірники зовнішніх компонентів видатку тепла у відповідності з рівнянням теплового балансу: на струм маси рідини Qr-fx, теплопровідність стеблини вверх q u f x та наниз ц^ы й конвекції у навколишнє середовище q s . По аналогічній схемі ін'єктують на чверть товщини стеблини вимірники для оцінки внутрішніх компонентів видатку тепла на струм маси рідини QF*, теплопровідність стеблини вверх qUx та наниз qdx й конвекції у навколишнє середовище q s (Фіг.). Всю конструкцію теплоізолюють, залишаючи лише зовнішній дошкульний елемент, зв'язаний з температурою навколишнього середовища. По отриманим даним розраховують щодо рівняння теплового балансу дві величини видатку. З показанням зовнішнього виміру - величину видатку, пропорційну взаємодіючим ксилемному та флоемному струмам. З показанням внутрішнього виміру - величину видатку, пропорційну тільки ксилемному струму. Віднімаючи від внутрішньої компоненти зовнішню, одержують величину тільки флоемного видатку. У результаті постійних замірів температурних компонентів із наступним розрахунком, здійснюється безперервний моніторинг за величиною флоемного видатку, який не пошкоджує рослини. струм :илем струм Oat. Комп'ютерна верстка А. Крулевський Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Киів, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ-42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Method for measuring the flow of sap through the plant phloem in phytobiologic monitoring process

Автори англійською

Hil Oleksandr Tarasovych

Назва патенту російською

Способ измерения расхода сока через флоэму растения при фитобиологическом контроле

Автори російською

Гиль Александр Тарасович

МПК / Мітки

МПК: G01F 9/00, G01P 5/00, G01P 5/10, G01F 1/00

Мітки: виміру, флоемного, моніторингу, струму, спосіб, режимі, витрати
