Різьблене з’єднання

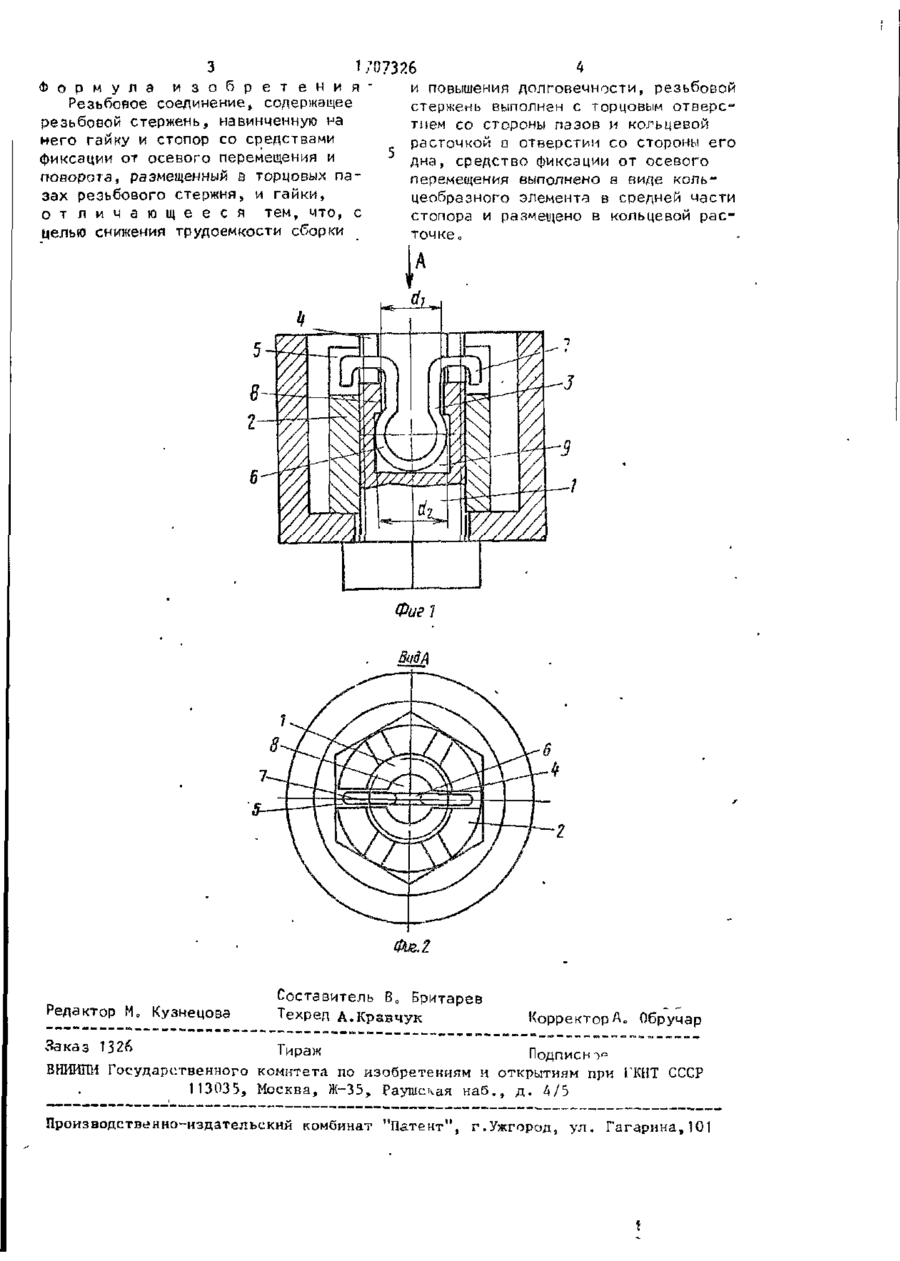

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК «1)5 J 16 в 39/0'+ ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР ЮБРЕТІ 1 М96890/27 20,10,88 2 3 - 0 1 , 9 7 . Ьюл, № 3 ( 7 5 ) В . Д 0 Пренбойм и С . С . С а л т а н ( 5 3 ) 6?_1 О Р.Р?.53 ( 0 8 8 . 8 ) ) Авторское свидетельство СССР 1536092, кло F 16 В 39/0*1, (21) РЕЗЬБПВОЕ СОЕДИНЕНИЕ (57) Изобретение относится к машиностроению, в частности к стопорению резьбовых соединений. Цель изобретения - снижение трудоемкости сборки и повышение долговечности., Соединение содержит резьбовой стержень 1 с отверстием 8, кольцевой расточкой 9 и торцовыми пазами 4„ На стерине навинчена гайка 2 с пазами 5= В оа*.точке 9 и пазах h и 5 размерен пнегаобразный стопор 3, который устанавливается после навинчивания на стержень 1 гайки 2 О Трудоемкость сбгр,чц снижается благодаря подгонке not* зацеплении концов стопора с резьСовыми элементами. Долговечность повышается за счет исключения повреждения резьбы тайки при установке стопор?. 2 и", Изобретение относится к машиностроению, в частности к стопорению резьбовых соединений,, Цель изобретения - снижение трудоемкости сборки и повышение долговечности. На фиг ^1 изображено резьбовое соединение; на фиго2 - вид А на фиг.К Резьбовое соединение содержит резьбовой стержень 1, навинченную на него гайку 2 и стопор 3 омегаобразной формыа Резьбовой стержень и гайка выполнены с торцовыми пазами k и 5 соответственно, а стопоо ~ со средством фиксации от осевого перемещения в виде кольцеообразного элемента 6 в средней части стопора и со средством фиксации от поворота в виде отогнутых концов 7, Резьбовой стержень выполнен с торцовым отверстием 8 и кольцевой расточкой 9 в отверстии со стороны его дна, при этом диаметр d< отверстия меньше диаметра d 2 кольцеобразного эг. 5ма.та 6а Сборка соединения осуществляйся следующим образом. После навинчивания гайки 2 на резьбовой стержень 1 до совмещения пазов Ц и 5 стопор 3 вставляется кольцеобразным элементом 6 в кслщевую расточку 9, а концы 7 располагают в пазах Ц и 5. При разборке стопор извлекается из соединения за концы 7 монтажным инструментом. Предлагаемое изобретение позволяет снизить трудоемкость сборки за счет исключения подгоики при зачеплений концов стопора с резьбовыми элементами и повысить долговечности за счет меньшей деформации стопора и исключения повреждения резьбы резьбового элемента при установке стопора. -J [to З 1 707326 4 Ф о р м у л а и з о б р е т е н и я и повышения долговечности, резьбовой Резьбовое соединение, содержащее стержень выполнен с торцовым отверсрезьбовой стержень, навинченную на тием со стороны пазов и кольцевой него гайку и стопор со средствами расточкой о отверстии со стороны его фиксации от осевого перемещения и дна, средство фиксации от осевого поворота, размещенный s торцовых паперемещения выполнено 8 виде кользах резьбового стержня, и гайки, цеобразного элемента в средней части о т л и ч а ю щ е е с я тем, что, с стопора и размещено в кольцевой расцелью снижения трудоемкости сборки точке „ Фиг. 2 -«!-І™' З а к а з К у З Н Є Ц 0 В а Составитель Во Бритарев Техред А.Кравчук Корректор А. Обручар 1 3 2 6 Тираж Подписи"""""""" ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
