Штамп для закритого об’ємного штампування з крученням деталей звичайної точності

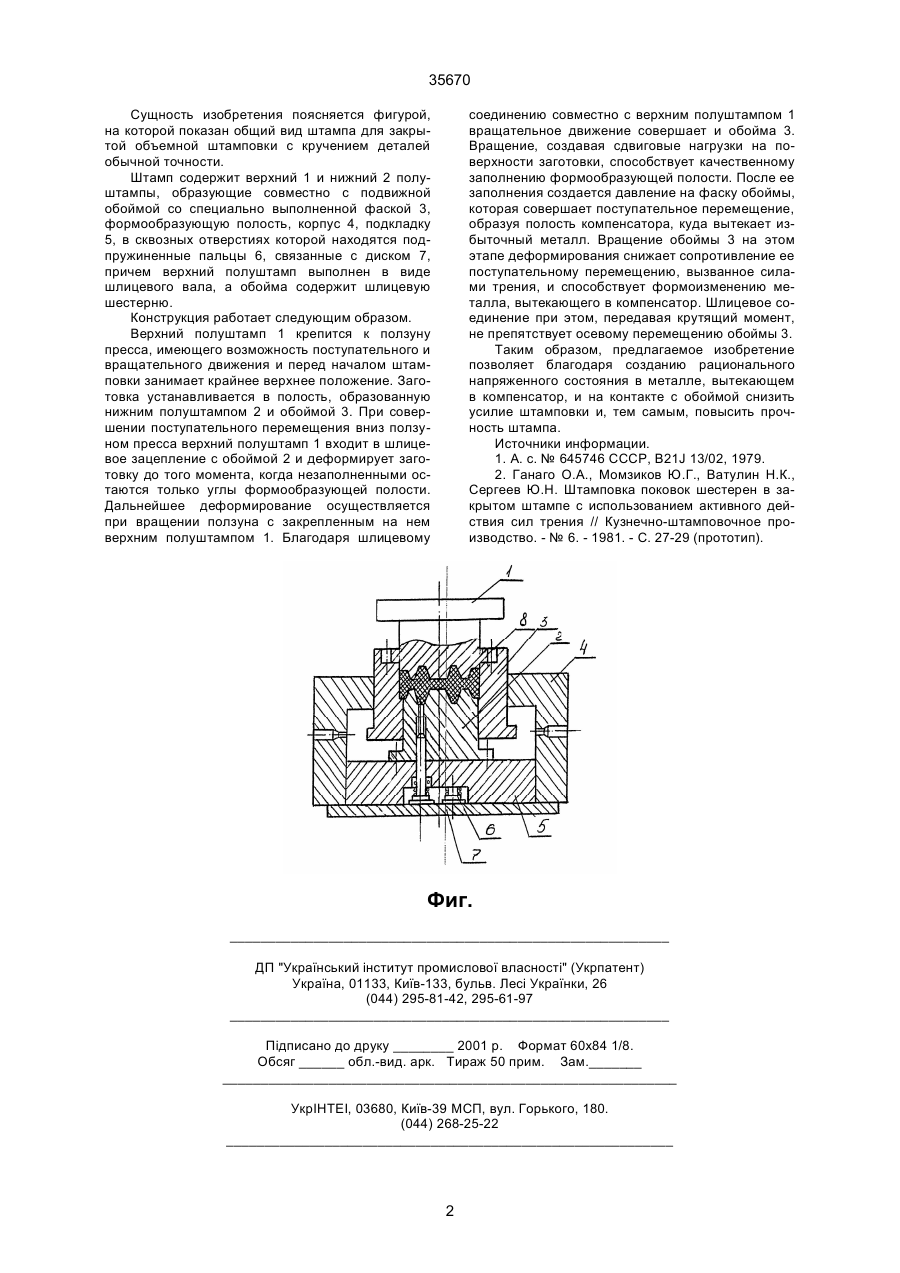

Штамп для закрытой объемной штамповки с кручением деталей обычной точности, содержа 35670 Сущность изобретения поясняется фигурой, на которой показан общий вид штампа для закрытой объемной штамповки с кручением деталей обычной точности. Штамп содержит верхний 1 и нижний 2 полуштампы, образующие совместно с подвижной обоймой со специально выполненной фаской 3, формообразующую полость, корпус 4, подкладку 5, в сквозных отверстиях которой находятся подпружиненные пальцы 6, связанные с диском 7, причем верхний полуштамп выполнен в виде шлицевого вала, а обойма содержит шлицевую шестерню. Конструкция работает следующим образом. Верхний полуштамп 1 крепится к ползуну пресса, имеющего возможность поступательного и вращательного движения и перед началом штамповки занимает крайнее верхнее положение. Заготовка устанавливается в полость, образованную нижним полуштампом 2 и обоймой 3. При совершении поступательного перемещения вниз ползуном пресса верхний полуштамп 1 входит в шлицевое зацепление с обоймой 2 и деформирует заготовку до того момента, когда незаполненными остаются только углы формообразующей полости. Дальнейшее деформирование осуществляется при вращении ползуна с закрепленным на нем верхним полуштампом 1. Благодаря шлицевому соединению совместно с верхним полуштампом 1 вращательное движение совершает и обойма 3. Вращение, создавая сдвиговые нагрузки на поверхности заготовки, способствует качественному заполнению формообразующей полости. После ее заполнения создается давление на фаску обоймы, которая совершает поступательное перемещение, образуя полость компенсатора, куда вытекает избыточный металл. Вращение обоймы 3 на этом этапе деформирования снижает сопротивление ее поступательному перемещению, вызванное силами трения, и способствует формоизменению металла, вытекающего в компенсатор. Шлицевое соединение при этом, передавая крутящий момент, не препятствует осевому перемещению обоймы 3. Таким образом, предлагаемое изобретение позволяет благодаря созданию рационального напряженного состояния в металле, вытекающем в компенсатор, и на контакте с обоймой снизить усилие штамповки и, тем самым, повысить прочность штампа. Источники информации. 1. А. с. № 645746 СССР, В21J 13/02, 1979. 2. Ганаго О.А., Момзиков Ю.Г., Ватулин Н.К., Сергеев Ю.Н. Штамповка поковок шестерен в закрытом штампе с использованием активного действия сил трения // Кузнечно-штамповочное производство. - № 6. - 1981. - С. 27-29 (прототип). Фиг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
