Пристрій для штампування з крученням

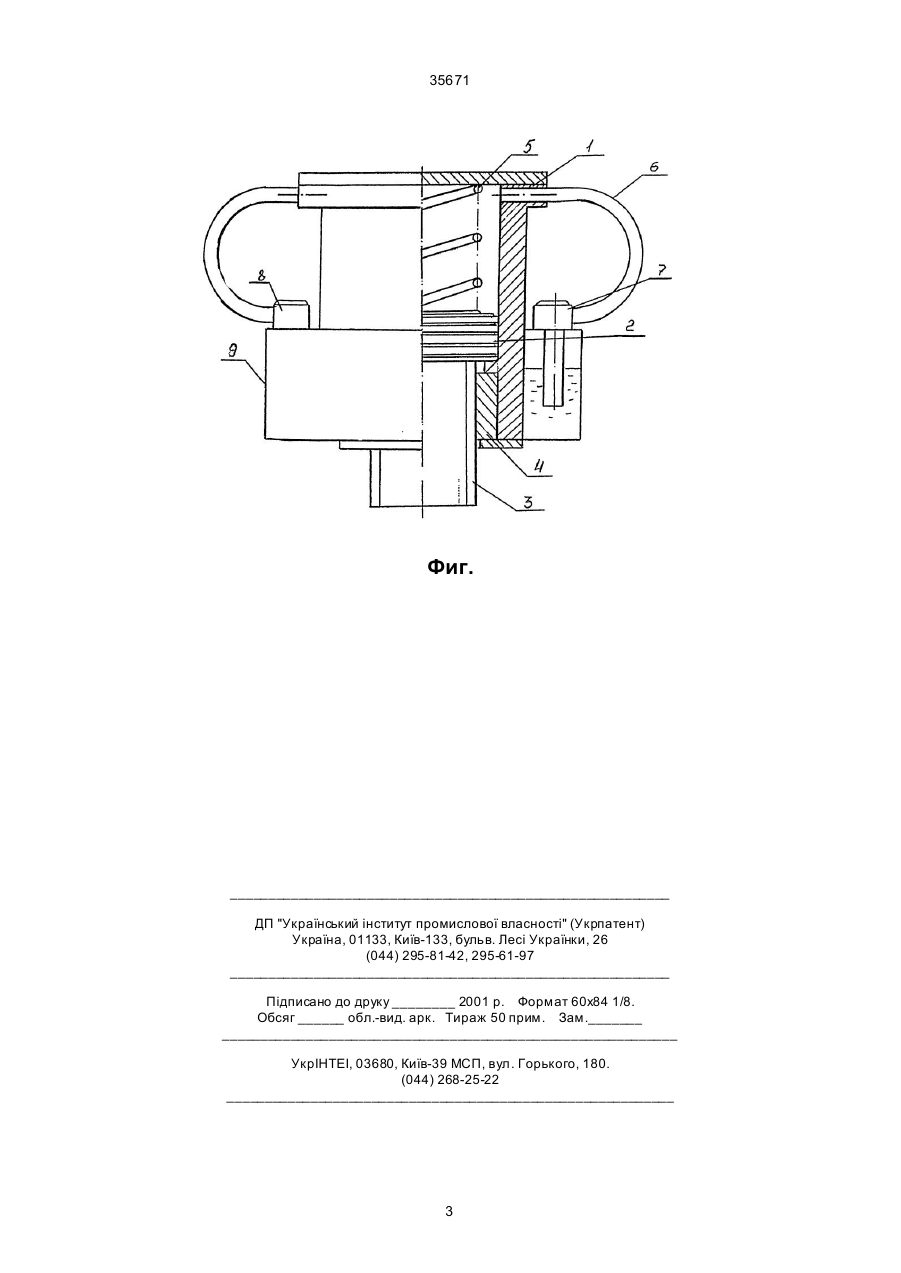

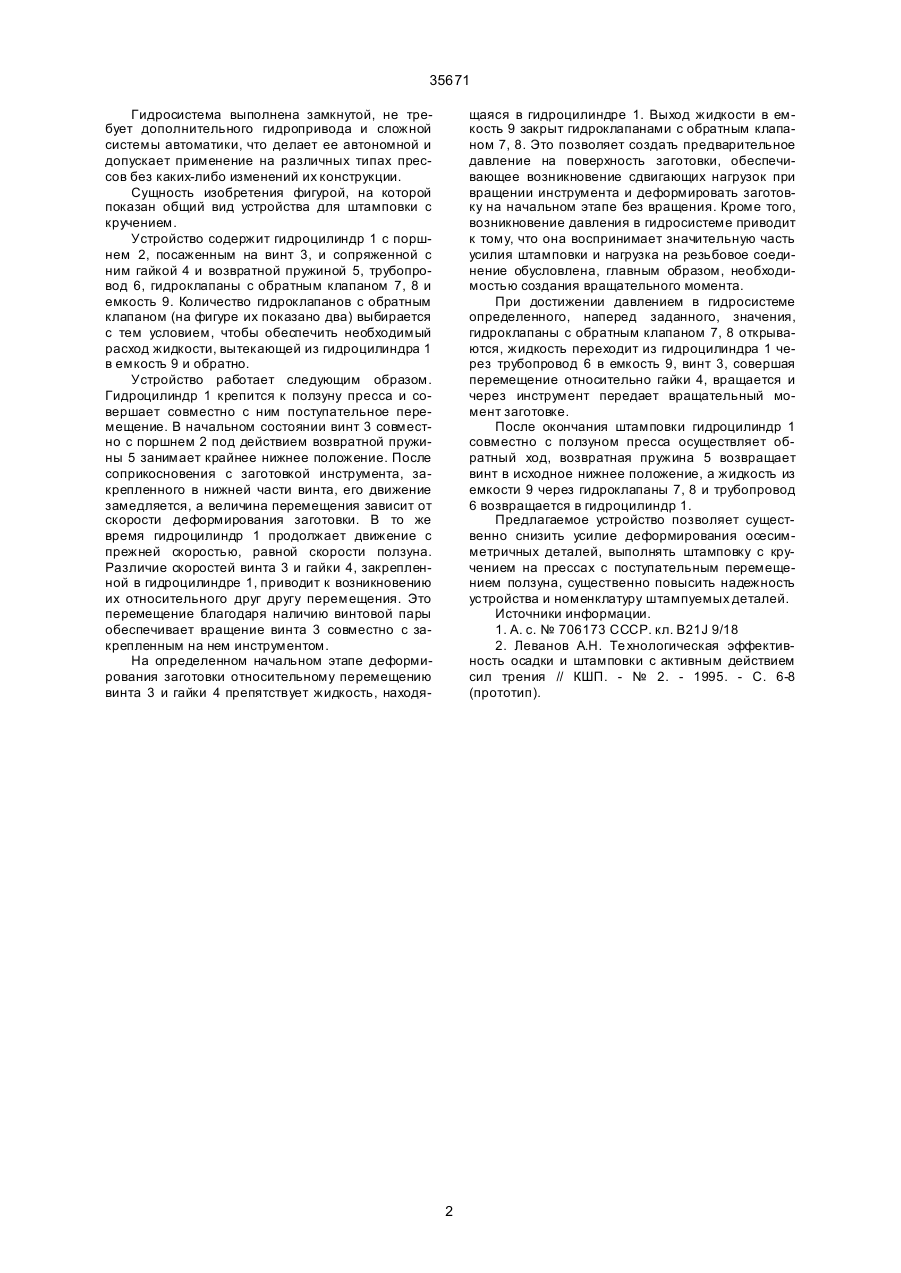

Устройство для штамповки с кручением, содержащее винт с несамотормозящейся резьбой и сопряженной с ним гайкой, отличающееся тем, что в устройство введены гидроцилиндр с поршнем, посаженным на винт, и возвратной пружиной, трубопровод, гидроклапаны с обратным клапаном и емкость, причем гидроцилиндр соединен с емкостью через трубопровод посредством гидроклапанов с обратным клапаном. (19) (21) 97031304 (22) 21.03.1997 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Марченко Віталій Леонідович, Шамарін Юрій Євгенович, Вовк Володимір Петрович, Ковтун Віталій Васильович, Ма хер Авді Аль-Равашдех, JO (73) Марченко Віталій Леонідович, Шамарін Юрій Євгенович 35671 Гидросистема выполнена замкнутой, не требует дополнительного гидропривода и сложной системы автоматики, что делает ее автономной и допускает применение на различных типах прессов без каких-либо изменений их конструкции. Сущность изобретения фигурой, на которой показан общий вид устройства для штамповки с кручением. Устройство содержит гидроцилиндр 1 с поршнем 2, посаженным на винт 3, и сопряженной с ним гайкой 4 и возвратной пружиной 5, трубопровод 6, гидроклапаны с обратным клапаном 7, 8 и емкость 9. Количество гидроклапанов с обратным клапаном (на фигуре их показано два) выбирается с тем условием, чтобы обеспечить необходимый расход жидкости, вытекающей из гидроцилиндра 1 в емкость 9 и обратно. Устройство работает следующим образом. Гидроцилиндр 1 крепится к ползуну пресса и совершает совместно с ним поступательное перемещение. В начальном состоянии винт 3 совместно с поршнем 2 под действием возвратной пружины 5 занимает крайнее нижнее положение. После соприкосновения с заготовкой инструмента, закрепленного в нижней части винта, его движение замедляется, а величина перемещения зависит от скорости деформирования заготовки. В то же время гидроцилиндр 1 продолжает движение с прежней скоростью, равной скорости ползуна. Различие скоростей винта 3 и гайки 4, закрепленной в гидроцилиндре 1, приводит к возникновению их относительного друг другу перемещения. Это перемещение благодаря наличию винтовой пары обеспечивает вращение винта 3 совместно с закрепленным на нем инструментом. На определенном начальном этапе деформирования заготовки относительному перемещению винта 3 и гайки 4 препятствует жидкость, находя щаяся в гидроцилиндре 1. Выход жидкости в емкость 9 закрыт гидроклапанами с обратным клапаном 7, 8. Это позволяет создать предварительное давление на поверхность заготовки, обеспечивающее возникновение сдвигающих нагрузок при вращении инструмента и деформировать заготовку на начальном этапе без вращения. Кроме того, возникновение давления в гидросистеме приводит к тому, что она воспринимает значительную часть усилия штамповки и нагрузка на резьбовое соединение обусловлена, главным образом, необходимостью создания вращательного момента. При достижении давлением в гидросистеме определенного, наперед заданного, значения, гидроклапаны с обратным клапаном 7, 8 открываются, жидкость переходит из гидроцилиндра 1 через трубопровод 6 в емкость 9, винт 3, совершая перемещение относительно гайки 4, вращается и через инструмент передает вращательный момент заготовке. После окончания штамповки гидроцилиндр 1 совместно с ползуном пресса осуществляет обратный ход, возвратная пружина 5 возвращает винт в исходное нижнее положение, а жидкость из емкости 9 через гидроклапаны 7, 8 и трубопровод 6 возвращается в гидроцилиндр 1. Предлагаемое устройство позволяет существенно снизить усилие деформирования осесимметричных деталей, выполнять штамповку с кручением на прессах с поступательным перемещением ползуна, существенно повысить надежность устройства и номенклатуру штампуемых деталей. Источники информации. 1. А. с. № 706173 СССР. кл. В21J 9/18 2. Леванов А.Н. Те хнологическая эффективность осадки и штамповки с активным действием сил трения // КШП. - № 2. - 1995. - С. 6-8 (прототип). 2 35671 Фиг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
