Верхній вузол струмоприймача
Номер патенту: 10122
Опубліковано: 15.11.2005
Автори: Аулін Віктор Васильович, Лізунов Сергій Миколайович, Бобрицький Віталій Миколайович, Черновол Михайло Іванович, Жулай Олександр Юрійович, Барановський Денис Миколайович
Формула / Реферат
Верхній вузол струмоприймача електрорухомого складу, що містить встановлений на рамі струмознімний ковзний елемент, який відрізняється тим, що струмознімний елемент виконаний у вигляді циліндра з щітками.
Текст

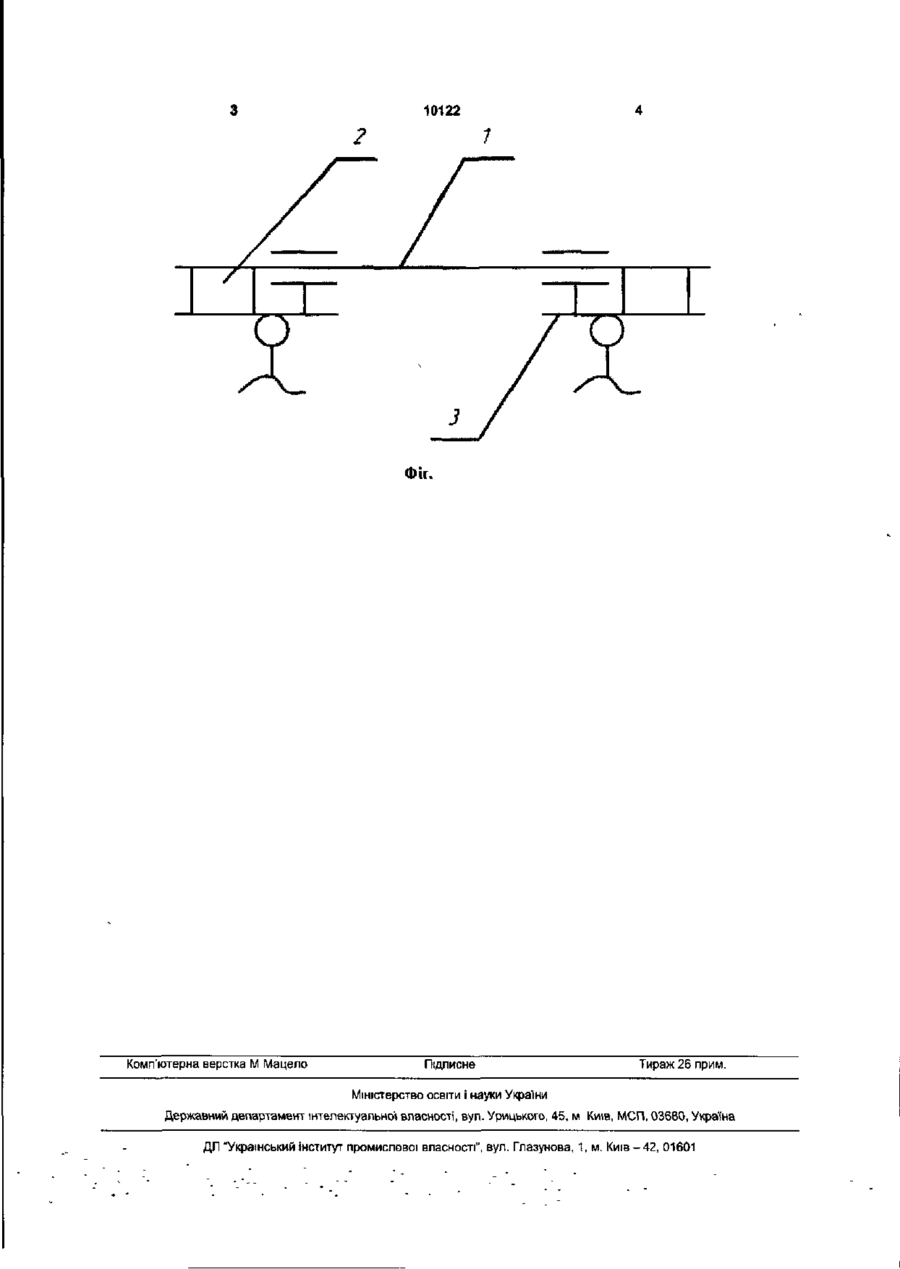

Верхній вузол струмоприймача електрорухомого складу, що містить встановлений на рамі струмознімний ковзний елемент, який відрізняється тим, що струмознімний елемент виконаний у ВИГЛЯДІ циліндра з щітками. Коефіцієнт тертя при коченні менший за коефіцієнт тертя при ковзанні. Сила тертя при коченні теж менша і за рахунок цього відбувається зниження зносу контактного проводу і струмознімного елемента струмоприймача, тобто підвищується надійність цієї взаємодіючої системи. На Фіг. схематично відображено верхній вузол струмоприймача Верхній вузол струмоприймача електрорухомого складу виконано у вигляді циліндра 1, який встановлено на рамі струмоприймача 3. Верхній вузол струмоприймача електрорухомого складу працює таким чином. В робочому положенні струмоприймача, при стоянці електровозу, коли вал 1 торкається контактного проводу виникає контакт і струм з контактного проводу через вал 1, потрапляє до щпок 2, а далі перетікає до рами струмоприймача З При русі електрорухомого складу відбувається кочення валу 1 по контактному проводу Це дає можливість замінити ковзання струмознімного елемента по контактному проводу на кочення. При коченні, не буде відбуватися такий інтенсивний знос контактного проводу, як при ковзанні Знос струмознімного елемента при коченні, взагалі буде низьким Струм з контактного проводу потрапляє на вал 1. З валу струм потрапляє на щітки 2, а звідти на раму струмоприймача 3. CM CM 10122 2 Фіг. Комп'ютерна верстка М Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вуп. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюUpper assembly of pantograph
Автори англійськоюChernovol Mykhailo Ivanovych, Aulin Viktor Vasyliovych, Baranovskyi Denys Mykolaiovych, Zhulai Oleksandr Yuriiovych, Bobrytskyi Vitalii Mykolaiovych, Lizunov Serhii Mykolaiovych
Назва патенту російськоюВерхний узел токоприемника
Автори російськоюЧерновол Михаил Иванович, Аулин Виктор Васильевич, Барановский Денис Николаевич, Жулай Александр Юрьевич, Бобрицкий Виталий Николаевич, Лизунов Сергей Николаевич
МПК / Мітки
МПК: B60L 5/00
Мітки: верхній, струмоприймача, вузол
