Бурякорізка
Номер патенту: 8169
Опубліковано: 15.07.2005
Автори: Гнатюк Павло Григорович, Павленко Володимир Сергійович, Тарнавський Андрій Петрович
Формула / Реферат

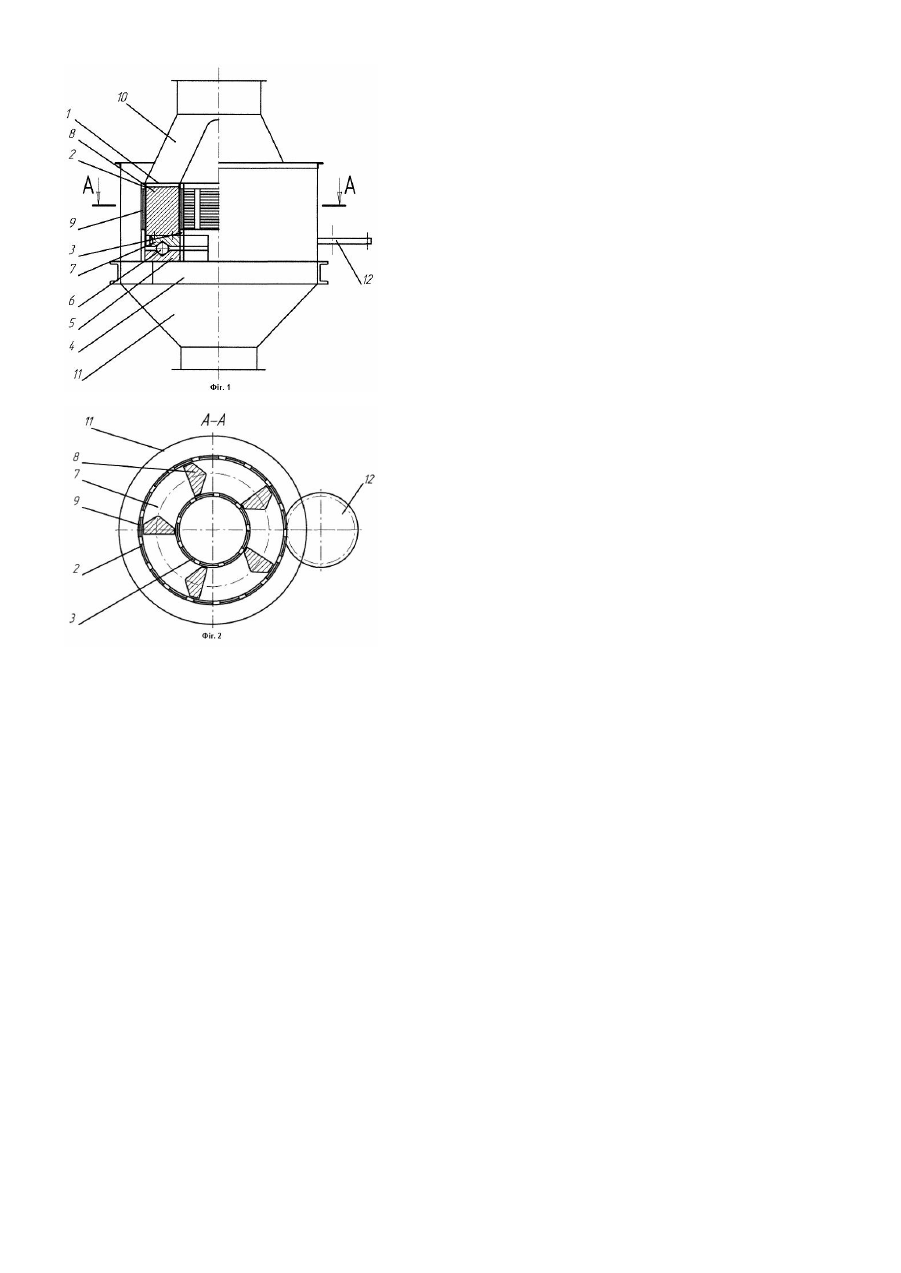

Бурякорізка, що містить корпус з вирізами для ножових рамок , ножові рамки з ножами, завиток з криволінійними лопатями, приймач для буряку, кожух і привід, яка відрізняється тим, що корпус має зовнішню і внутрішню обичайки, уміщені співвісно у вертикальній площині з утворенням кільцевого простору, в котрому, з можливістю обертання навколо вертикальної осі відносно нерухомого кільця, уміщений завиток у вигляді горизонтального кільця, на верхній площині котрого рівномірно по колу нерухомо закріплені кулачки у формі двоскісних клинів з вершиною у напрямку обертання буряка, причому нерухоме кільце жорстко з'єднане з рамою, а ножові рамки з ножами нерухомо з'єднані із зовнішньою та внутрішньою обичайками корпусу з можливістю подрібнення буряку.
Текст
Корисна модель відноситься до переробної промисловості, а саме до бурякорізок цукрових заводів. Відома дискова бурякорізка [Знаменский Г.М. Технологическое оборудование свеклосахарных и рафинадных заводов. - М.: Пищепромиздат, 1957, рис. 29, с. 74], що містить різальний диск з радіальне розташованими прямокутними прорізями для ножових рамок, ножові рамки з ножами, привод, кожух і ковпак, який закриває центральну частину різального диска. Різальний диск обертається навколо вертикальної осі. Буряки засипають у кільцевий простір утворений поміж кожухом і ковпаком. Недоліком дискової бурякорізки є невисока продуктивність, котра обмежується кількістю ножових рамок, які можуть бути уміщені в різальному диску. Крім того, на продуктивність процесу різання впливає висота шару буряка над різальним диском і умови утримання цього шару від обертання навколо вертикальної осі. Відома барабанна бурякорізка [Знаменский Г.М. Технологическое оборудование свеклосахарных и рафинадных заводов. - М.: Пи щепромиздат, 1957, рис. 30, с. 75],яка містить барабан з горизонтальною віссю обертання, в стінках котрого виконані наскрізні прорізі для ножових рамок, ножові рамки з ножами ,ріжучі кромки котрих обернені усередину барабана, вал барабана, влаштований на підшипниках і привод. З боку привода барабан закритий, а з протилежного боку барабан має отвір для завантаження буряка. Усередині барабана на нерухомому днищі влаштований завиток, призначений для утримання буряка від обертання. Недоліком цієї бурякорізки є невисока продуктивність, котра обмежена кількістю ножів, що приймають участь у процесі подрібнення буряка, оскільки буряк в барабані займає лише його нижню половину. Отже, кількість ножів, які одночасно приймають участь в процесі подрібнення буряка, буде менша половини всіх ножів, що уміщені в барабані. Найбільш близькою до заявляємої за технічною суттю та досягаемому результату є відцентрова бурякорізка [Гулий І.С. та ін. Обладнання підприємств переробної і харчової промисловості. - Вінниця: Нова книга, 2001, рис. 415, с. 170], яка містить корпус з вирізами для ножових рамок встановлений вертикально, ножові рамки з ножами ,завиток з криволінійними лопатями, приймач для буряка, кожух і привод. Буряк заповнює внутрішню порожнину корпусу, завиток надає цій масі обертового руху, при цьому буряк подрібнюють нерухомі ножі, котрі уміщені в корпусі бурякорізки. Недоліком відцентрової бурякорізки є невисока продуктивність, котра обмежена кількістю ножів у ножових рамках, що уміщені у корпусі. Кількість ножових рамок ,які можна розташува ти в корпусі буде залежати від його діаметра, котрий для технологічного обладнання обмежують певними нормами. В основу корисної моделі поставлена задача підвищення продуктивності бурякорізки. Поставлена задача здійснюється тим, що корпус має зовнішню і внутрішню обичайки , уміщені співвісно у вертикальній площині з утворенням кільцевого простору, в котрому, з можливістю обертання навколо вертикальної осі відносно нерухомого кільця, влаштований завиток у вигляді горизонтального кільця, на верхній площині котрого рівномірно по колу нерухомо закріплені кулачки у формі двохскісних клинів з вершиною у напрямку обертання буряка, причому нерухоме кільце жорстко з'єднане з рамою, а ножові рамки з ножами нерухомо з'єднані із зовнішньою та внутрішньою обичайками корпусу з можливістю подрібнення буряка. Підвищення продуктивності бурякорізки буде забезпечене за рахунок збільшення кількості ножів, які одночасно приймають участь в процесі подріблення буряків. Суть корисної моделі пояснюється кресленнями: фіг. 1 - бурякорізка вид збоку; фіг. 2 - перетин А-А на фіг. 1. Бурякорізка містить корпус 1 ,що має зовнішню 2 і внутрішню 3 обичайки уміщені співвісно у вертикальній площині з утворенням кільцевого простору (фіг. 1, 2). Корпус 1 нерухомо з'єднаний з рамою 4, до якої нерухомо закріплене кільце 5. На верхній площині нерухомого кільця 5 виконана кільцева канавка трапецеїдальної форми, в яку вкладені шари 6 і сепаратор (на кресленнях не показаний). 3авиток 7 являє горизонтальне кільце, на нижній площині якого виконана кільцева канавка трапецеїдальної форми для розташування в ній шарів 6 і сепаратора (на кресленнях не показаний), а до верхньої площини котрого рівномірно по колу нерухомо закріплені кулачки 8 у формі двохскісних клинів з вершиною у напрямку обертання буряка. Ножові рамки 9 з ножами (ножі на кресленнях не показані) нерухомо закріплені у зовнішній 2 і внутрішній 3 обичайках корпусу 1 з можливістю подрібнення буряка. У верхній частині бурякорізки влаштований приймач 10 для буряка, а в нижній її частині кожух 11. На зовнішній боковій поверхні горизонтального кільця завитка 7 рівномірно по колу закріплені цівки (на кресленнях не показані), які входять в зачеплення з цівковим колесом 12. Працює бурякорізка слідуючим чином. По приймачу 10 для буряка зверху під дією гравітаційних сил буряк подається у кільцевий простір поміж зовнішню 2 і внутрішню 3 обичайками корпусу 1 (фіг. 1, 2). Привод бурякорізки (на кресленнях не показаний ) приводить в обертовий рух цівкове колесо 12, яке починає обертати, навколо вертикальної осі, завиток 7 у напрямку годинникової стрілки. При цьому горизонтальне кільце завитка 7 обертається на шарах 6 відносно нерухомого кільця 5, яке жорстко з'єднане з рамою 4. Кулачки 8, які рівномірно по колу нерухомо закріплені до завитка 7, починають обертати масив буряка у кільцевому просторі поміж зовнішньою 2 і внутрішньою 3 обичайками. Оскільки кулачки 8 виконані у формі двохскісних клинів з вершиною у напрямку обертання буряка, то при обертанні буряк буде притискатись до внутрішньої поверхні зовнішньої 2 обичайки та зовнішньої поверхні внутрішньої 3 обичайки. Оскільки, у вказаних обичайках нерухомо закріплені ножові рамки 9 з ножами, то буряк буде подрібнюватися на рівномірну стружку, котра необхідна в подальшому технологічному процесі виготовлення цукру. Отримана стружка під дією гравітаційних сил буде рухатись поміж корпусом 1 і кожухом 11 і по центральному отвор у в завитку 7 і нерухомому кільці 5 до нижнього отвору кожуха 11 і до технологічного обладнання, яке влаштоване в технологічній схемі процесу виготовлення цукру.
ДивитисяДодаткова інформація
Назва патенту англійськоюA beet cutter
Назва патенту російськоюСвеклорезка
МПК / Мітки
МПК: C13C 1/00
Мітки: бурякорізка
