1. Фільтрувальний елемент для рідини та газу, що містить розміщені в напрямку потоку речовини, що фільтрується, фільтруючий шар і шари, що виконують коалесціюючі функції, який відрізняється тим, що фільтрувальний елемент виконаний з волокон термопластичного полімеру, причому шари, що виконують коалесціюючі функції, виготовлені з тонких волокон і розділені між собою шаром з грубих волокон, при цьому щільність шарів, що виконують коалесціюючі функції, з боку входу речовини більша, ніж з боку виходу.

2. Фільтрувальний елемент за п. 1, який відрізняється тим, що термопластичним полімером є поліпропілен, фільтрувальний елемент містить щонайменше два тонковолоконні шари, що виконують коалесціюючі функції, розділені шаром із грубих волокон.

3. Фільтрувальний елемент за п. 1 або п. 2, який відрізняється тим, що шари, які виконують коалесціюючі функції, виконані з волокон діаметром 1-5 мікронів, а грубоволокнисті шари - з волокон діаметром 100-150 мікронів.

Текст

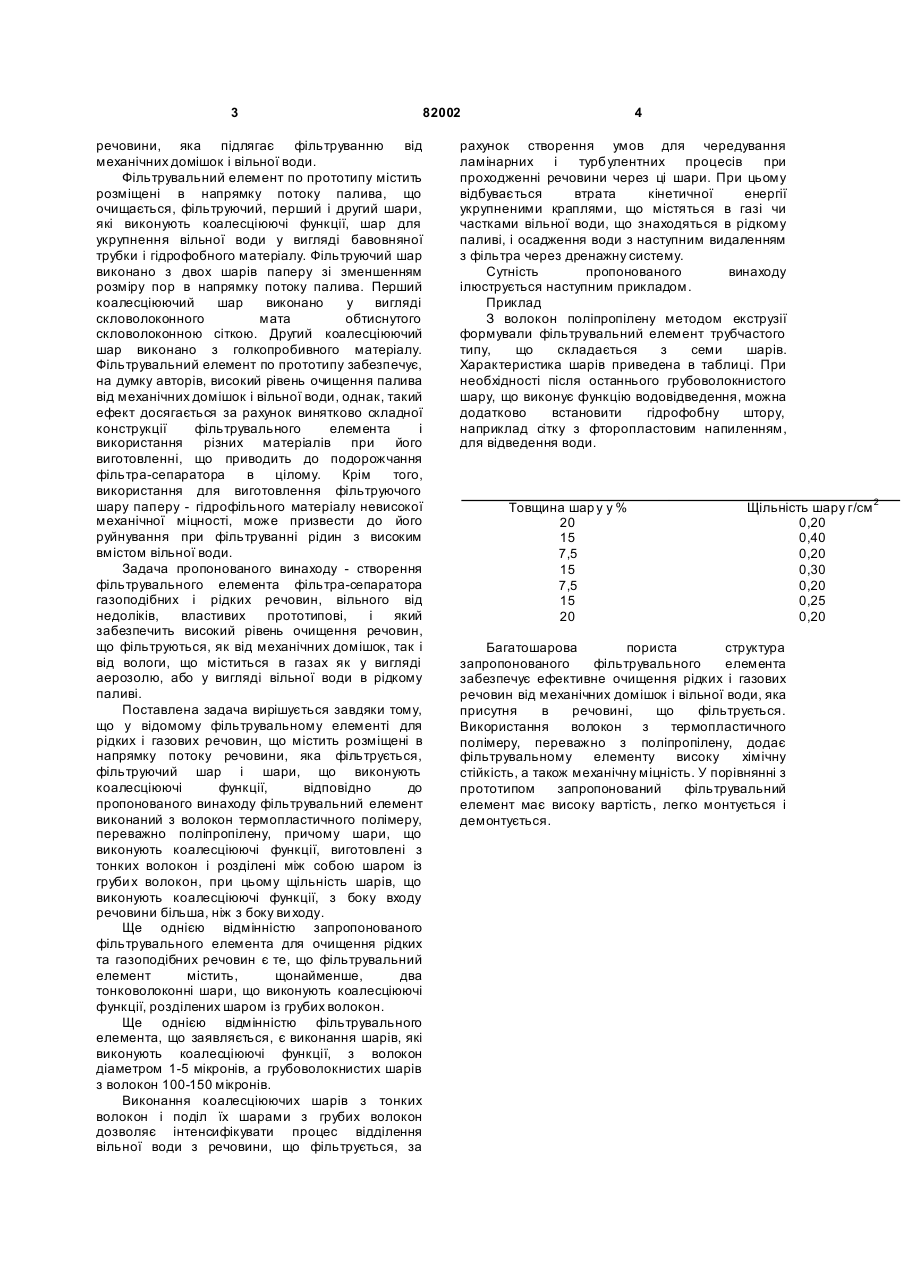

1. Фільтрувальний елемент для рідини та газу, що містить розміщені в напрямку потоку речовини, що фільтрується, фільтруючий шар і шари, що C2 1 3 82002 речовини, яка підлягає фільтруванню від механічних домішок і вільної води. Фільтрувальний елемент по прототипу містить розміщені в напрямку потоку палива, що очищається, фільтруючий, перший і другий шари, які виконують коалесціюючі функції, шар для укрупнення вільної води у вигляді бавовняної трубки і гідрофобного матеріалу. Фільтруючий шар виконано з двох шарів паперу зі зменшенням розміру пор в напрямку потоку палива. Перший коалесціюючий шар виконано у вигляді скловолоконного мата обтиснутого скловолоконною сіткою. Другий коалесціюючий шар виконано з голкопробивного матеріалу. Фільтрувальний елемент по прототипу забезпечує, на думку авторів, високий рівень очищення палива від механічних домішок і вільної води, однак, такий ефект досягається за рахунок винятково складної конструкції фільтрувального елемента і використання різних матеріалів при його виготовленні, що приводить до подорожчання фільтра-сепаратора в цілому. Крім того, використання для виготовлення фільтруючого шару паперу - гідрофільного матеріалу невисокої механічної міцності, може призвести до його руйнування при фільтруванні рідин з високим вмістом вільної води. Задача пропонованого винаходу - створення фільтрувального елемента фільтра-сепаратора газоподібних і рідких речовин, вільного від недоліків, властивих прототипові, і який забезпечить високий рівень очищення речовин, що фільтруються, як від механічних домішок, так і від вологи, що міститься в газах як у вигляді аерозолю, або у вигляді вільної води в рідкому паливі. Поставлена задача вирішується завдяки тому, що у відомому фільтрувальному елементі для рідких і газових речовин, що містить розміщені в напрямку потоку речовини, яка фільтрується, фільтруючий шар і шари, що виконують коалесціюючі функції, відповідно до пропонованого винаходу фільтрувальний елемент виконаний з волокон термопластичного полімеру, переважно поліпропілену, причому шари, що виконують коалесціюючі функції, виготовлені з тонких волокон і розділені між собою шаром із груби х волокон, при цьому щільність шарів, що виконують коалесціюючі функції, з боку входу речовини більша, ніж з боку ви ходу. Ще однією відмінністю запропонованого фільтрувального елемента для очищення рідких та газоподібних речовин є те, що фільтрувальний елемент містить, щонайменше, два тонковолоконні шари, що виконують коалесціюючі функції, розділених шаром із грубих волокон. Ще однією відмінністю фільтрувального елемента, що заявляється, є виконання шарів, які виконують коалесціюючі функції, з волокон діаметром 1-5 мікронів, а грубоволокнистих шарів з волокон 100-150 мікронів. Виконання коалесціюючих шарів з тонких волокон і поділ їх шарами з грубих волокон дозволяє інтенсифікувати процес відділення вільної води з речовини, що фільтрується, за 4 рахунок створення умов для чередування ламінарних і турбулентних процесів при проходженні речовини через ці шари. При цьому відбувається втрата кінетичної енергії укрупненими краплями, що містяться в газі чи частками вільної води, що знаходяться в рідкому паливі, і осадження води з наступним видаленням з фільтра через дренажну систему. Сутність пропонованого винаходу ілюструється наступним прикладом. Приклад З волокон поліпропілену методом екструзії формували фільтрувальний елемент трубчастого типу, що складається з семи шарів. Характеристика шарів приведена в таблиці. При необхідності після останнього грубоволокнистого шару, що виконує функцію водовідведення, можна додатково встановити гідрофобну штору, наприклад сітку з фторопластовим напиленням, для відведення води. Товщина шар у у % 20 15 7,5 15 7,5 15 20 Щільність шару г/см 2 0,20 0,40 0,20 0,30 0,20 0,25 0,20 Багатошарова пориста структура запропонованого фільтрувального елемента забезпечує ефективне очищення рідких і газових речовин від механічних домішок і вільної води, яка присутня в речовині, що фільтрується. Використання волокон з термопластичного полімеру, переважно з поліпропілену, додає фільтрувальному елементу високу хімічну стійкість, а також механічну міцність. У порівнянні з прототипом запропонований фільтрувальний елемент має високу вартість, легко монтується і демонтується.

Дивитися

Додаткова інформація

Назва патенту англійською

Filter cell for liquid and gas

Автори англійською

Troian Dmytro Oleksandrovych, Mykhailenko Serhii Mykolaiovych

Назва патенту російською

Фильтровальный элемент для жидкости и газа

Автори російською

Троян Дмитрий Александрович, Михайленко Сергей Николаевич

МПК / Мітки

МПК: B01D 39/16
