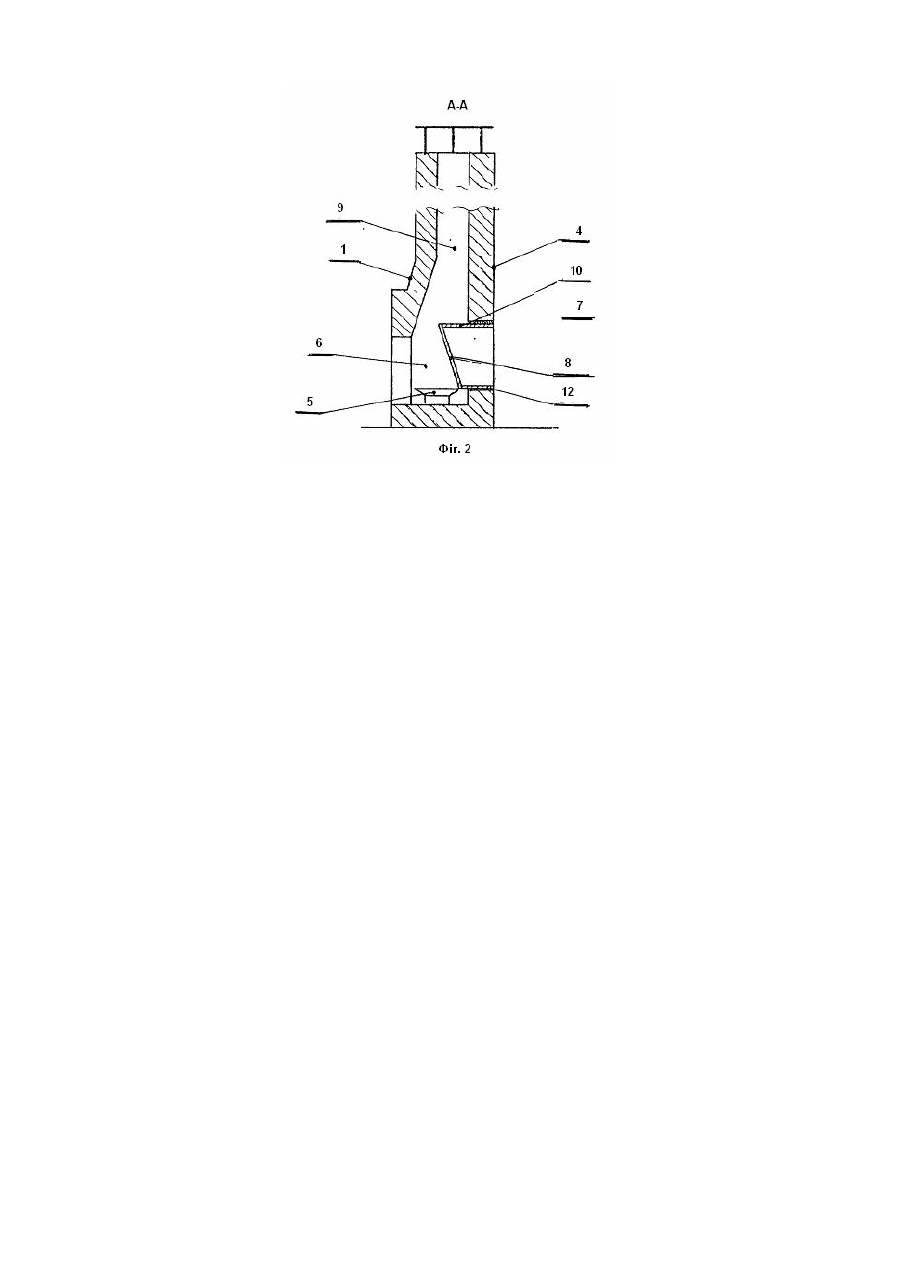

Камін опалювальний з теплообмінником

Проект обладнання камінів для опалення житлових приміщень, садових, дачних, мисливських та інших будівель розроблений як проект споживчих товарів широкого використання. Запропоноване обладнання перевірене на новизну по СРСР за 20 років з 1970 по 1990 рік по класу F24В, F24C, та іншим джерелам згідно довідки, що надається. Перевірена також новизна по ряду зарубіжних країн згідно журналу "Изобретения стран мира". Із числа розглянути х інформаційних матеріалів вибрані аналоги, серед яких визначений прототип згідно заявки №2193802, М. кл. F2403/00, надрукованій у журналі "Изобретения стран мира". №7 за 1989 рік, який приймається як базовий. Відомі обладнання для опалення житлових приміщень, наприклад варочна піч а.с. 371396 М кл. F24B1/26. Однак такі печі, що містять багато різноманітних металевих конструкцій, мають високу вартість та складні у виготовленні. Значно простішими за конструкцією та дешевшими є печі з відкритими паливниками - каміни. Таким є, наприклад камін (Великобританія) згідно заявки №2193802 М.кл. F24C3, опублікованої в журналі "Изобретения стран мира". №7, 1989 рік. Однак такий камін, обладнаний трубчатим теплообмінником, має суттєві недоліки. Теплообмінник, розташований у паливному просторі, значно погіршує витягування (відхід) газів, конструктивно складний і тому може застосовуватись переважно в імітаційних камінах, які імітують спалювання твердого палива. Метою корисної моделі є спрощення конструкції каміну та підвищення коефіцієнту корисної дії каміну. Поставлена мета досягається завдяки тому, що камін, який пропонується, має значно простішу конструкцію теплообмінника (духової шафи), меншу вартість його виготовлення та вищий коефіцієнт корисної дії каміну вцілому. Простота конструкції, значне підвищення ефективності опалювання каміну забезпечується внаслідок того, що замість складного трубчатого теплообмінника та традиційної глухої масивної задньої стінки-відбивача. встановлюється простий коробчастий металевий теплообмінник (духова ша фа) з нахиленою задньою стінкою 8 що утворює з верхньою стінкою 10 газовий поріг каміну. Духова ша фа, з метою ущільнення стиків з будівельною кладкою, обмотується азбестовим шпуром або тканиною 12. Таганок 5 встановлюється в паливнику 6. Усі розміри каміну, паливника. теплообмінника (духової шафи) визначаються в залежності від об'єму опалюваного приміщення. Теплообмінник (духова шафа) нагріваючись віддає тепло через задній отвір (отвори) позаду (з боків) каміну, значно покращує опалення приміщень та зменшує час їх прогрівання через канали які влаштовуються в будівельній конструкції каміну. Встановлення теплообмінника підвищує коефіцієнт корисної дії каміну за рахунок збільшення поверхні безпосереднього нагрівання та тепловіддачі від металевої задньої стінки каміну. Витрати палива в камінах з теплообмінником коробчатої конструкції зменшуються на 30-35% у порівнянні з камінами, що мають іншу конструкцію. Це зумовлює значний економічний ефект при впровадженні вказаного обладнання каміну. Після визнання вказанного обладнання "Камін опалювальний з теплообмінником (з духовою шафою) корисною моделлю, публікація у відкритій пресі можлива в діючому порядку. Вказане обладнання каміну може бути запатентоване за кордоном.
