Фазообертач мостовий
Номер патенту: 83519
Опубліковано: 25.07.2008
Автор: ХАРКІВСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ БУДІВНИЦТВА ТА АРХІТЕКТУРИ
Формула / Реферат
Фазообертач мостового типу, що містить на вході й виході мосту рівні активні опори, обумовлені відношенням
а в плечах мосту - чисто реактивні опори зворотного типу так, щоб
, який відрізняється тим, що замість L й С включаються RL- й RC-кола з добротністю, рівною одиниці, а опори на вході й виході кола задовольняють відношення Rвх << Rвих і підкоряються закону еквівалентності "зірки" й "трикутника"схеми фазообертача.

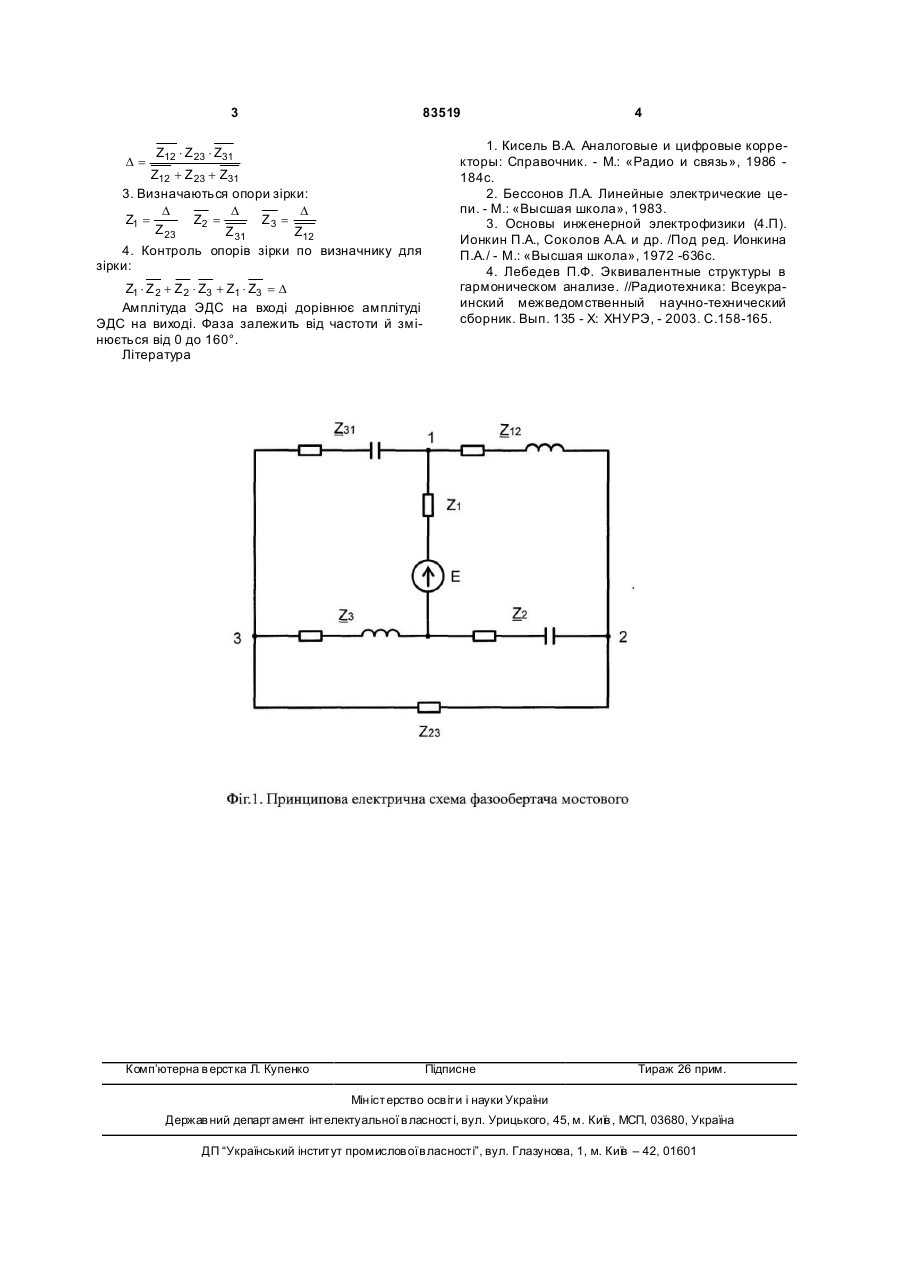

Текст
Фазообертач мостового типу, що містить на вході й виході мосту рівні активні опори, обумов Винахід належить до області електротехніки та може бути використаний в якості коректорів амплітуди й фази в пристроях автоматики й зв'язку. Пристрій може бути представлений у вигляді моста [1,2] (ланцюг має три вузли й три контури та належить до типу самодуальних лінійних ланцюгів [3]) або «схрещеної схеми» чотириполюсника. Найбільш близьким до винаходу є фазообертач (прототип) [1] із чисто реактивними опорами у плечах моста й чисто активними опорами на вході й виході. Реактивні опори чотириполюсника повинні бути зворотними, щоб Z * Z2 = R2 , опори на реалізація фазообертача даного типу ускладнена труднощами реалізації чисто індуктивного опору. Поставлено завдання спрощення реалізації й поліпшення чутливості мостового фазообертача. Для рішення поставленого завдання замість L та С включаються RL й RC-ланцюжки з добротністю Q = 1, а опори на вході й виході ланцюга задовольняють відношенню Rвх
ДивитисяДодаткова інформація
Назва патенту англійськоюBridge phase changer
Автори англійськоюKHARKIV STATE TECHNICAL UNIVERSITY OF CONSTRUCTION AND ARCHITECTURE
Назва патенту російськоюФазовращатель мостовой
Автори російськоюХАРЬКОВСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ СТРОИТЕЛЬСТВА И АРХИТЕКТУРЫ
МПК / Мітки
МПК: H03H 2/00, H03H 11/00
Мітки: мостовий, фазообертач
