Гідравлічний пристрій вертикального переміщення приводу конвеєра

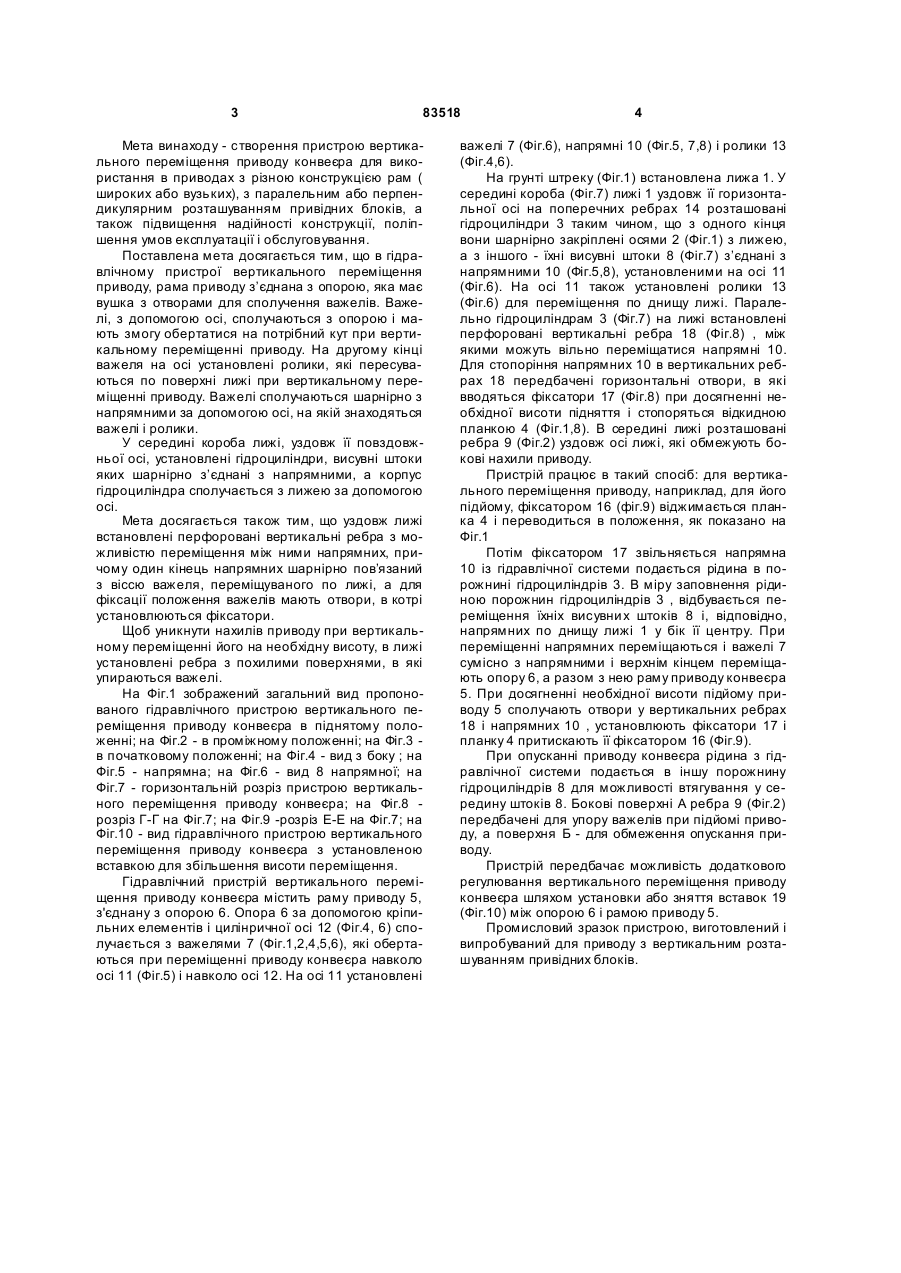

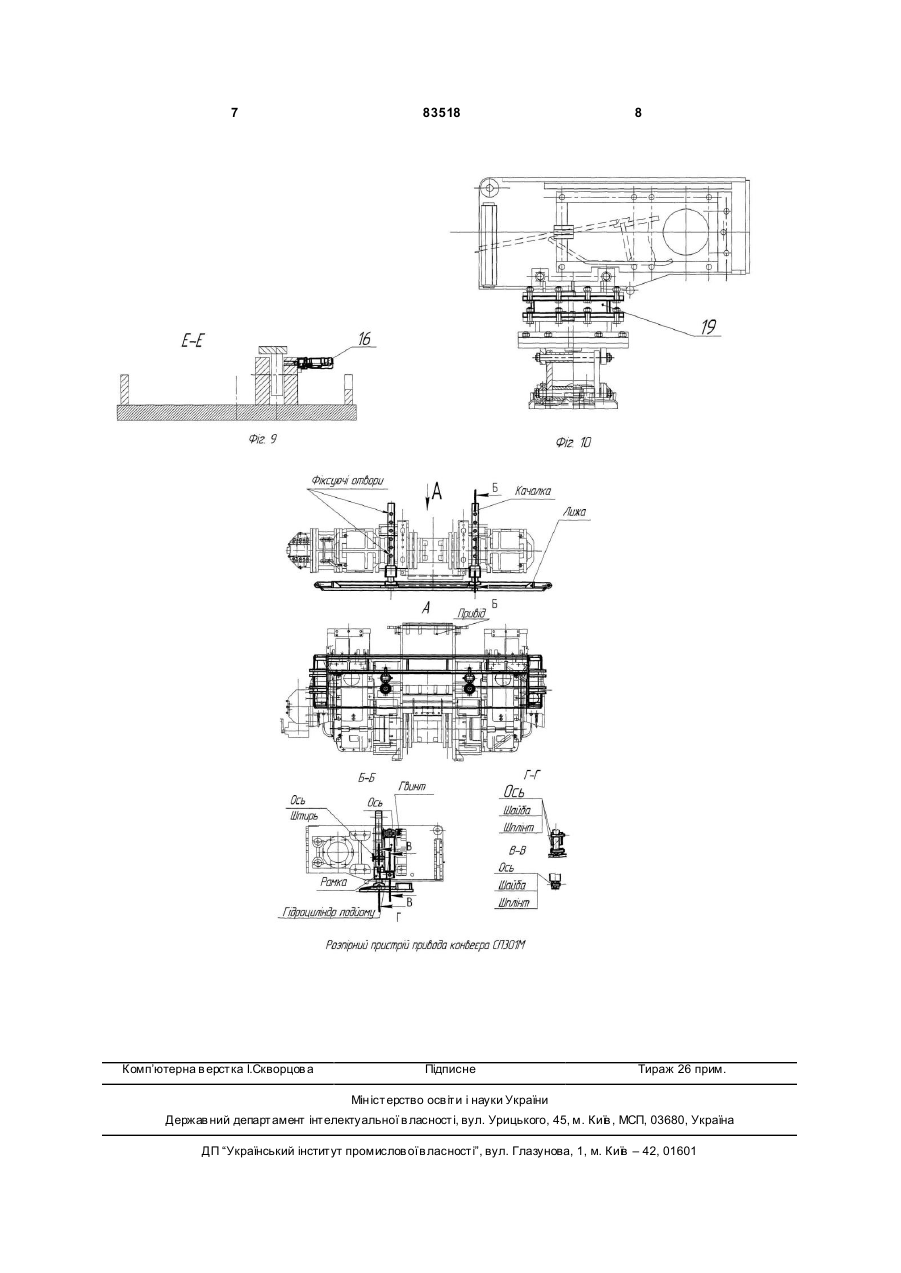

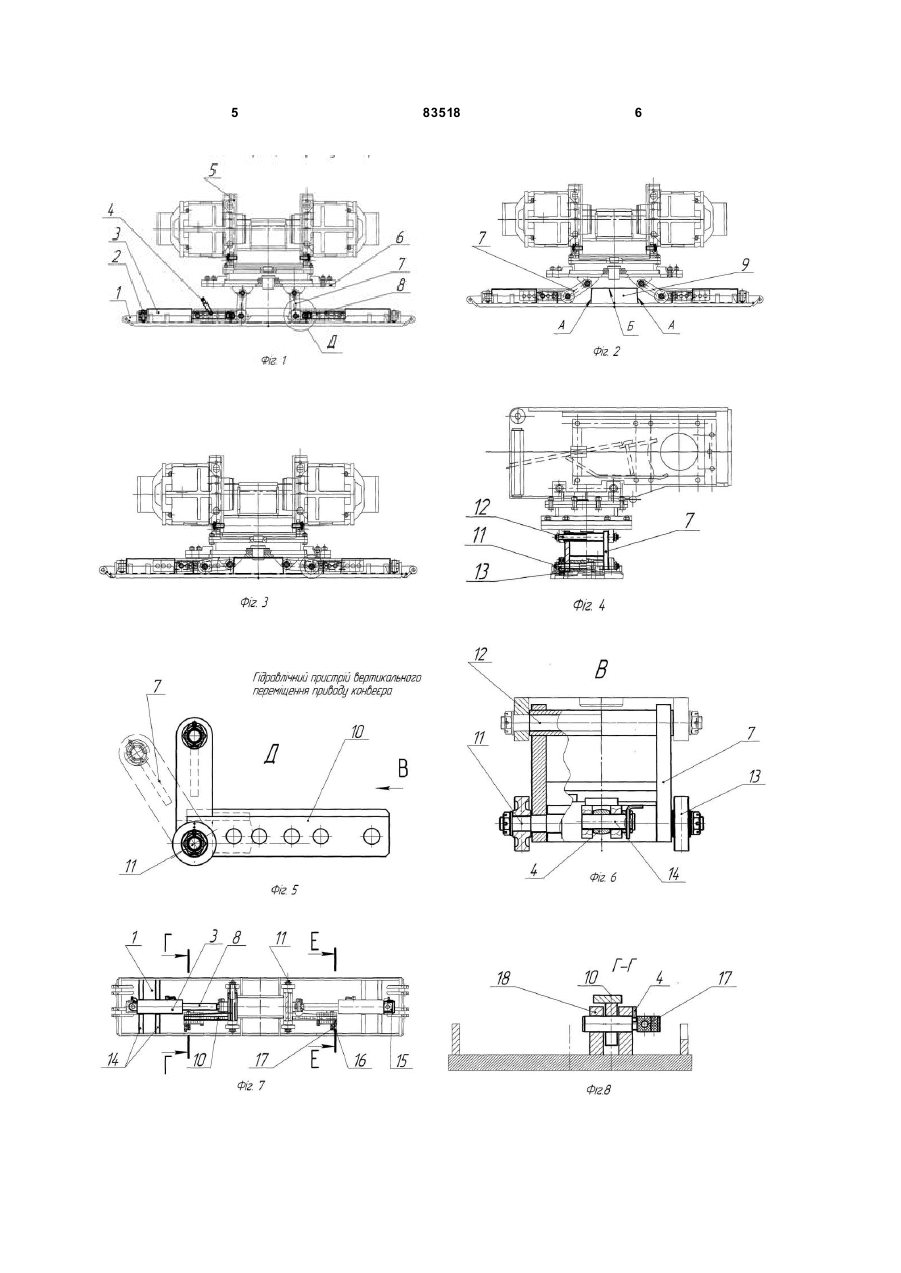

1. Гідравлічний пристрій вертикального переміщення приводу конвеєра, що містить установлені між рамою приводу і привалковою площиною редуктора вертикальні гідростійки, що опираються на уздовж коробчатої форми лижі з можливістю C2 2 (19) 1 3 83518 Мета винаходу - створення пристрою вертикального переміщення приводу конвеєра для використання в приводах з різною конструкцією рам ( широких або вузьких), з паралельним або перпендикулярним розташуванням привідних блоків, а також підвищення надійності конструкції, поліпшення умов експлуатації і обслуговування. Поставлена мета досягається тим, що в гідравлічному пристрої вертикального переміщення приводу, рама приводу з’єднана з опорою, яка має вушка з отворами для сполучення важелів. Важелі, з допомогою осі, сполучаються з опорою і мають змогу обертатися на потрібний кут при вертикальному переміщенні приводу. На другому кінці важеля на осі установлені ролики, які пересуваються по поверхні лижі при вертикальному переміщенні приводу. Важелі сполучаються шарнірно з напрямними за допомогою осі, на якій знаходяться важелі і ролики. У середині короба лижі, уздовж її повздовжньої осі, установлені гідроциліндри, висувні штоки яких шарнірно з’єднані з напрямними, а корпус гідроциліндра сполучається з лижею за допомогою осі. Мета досягається також тим, що уздовж лижі встановлені перфоровані вертикальні ребра з можливістю переміщення між ними напрямних, причому один кінець напрямних шарнірно пов’язаний з віссю важеля, переміщуваного по лижі, а для фіксації положення важелів мають отвори, в котрі установлюються фіксатори. Щоб уникнути нахилів приводу при вертикальному переміщенні його на необхідну висоту, в лижі установлені ребра з похилими поверхнями, в які упираються важелі. На Фіг.1 зображений загальний вид пропонованого гідравлічного пристрою вертикального переміщення приводу конвеєра в піднятому положенні; на Фіг.2 - в проміжному положенні; на Фіг.3 в початковому положенні; на Фіг.4 - вид з боку ; на Фіг.5 - напрямна; на Фіг.6 - вид 8 напрямної; на Фіг.7 - горизонтальній розріз пристрою вертикального переміщення приводу конвеєра; на Фіг.8 розріз Г-Г на Фіг.7; на Фіг.9 -розріз Е-Е на Фіг.7; на Фіг.10 - вид гідравлічного пристрою вертикального переміщення приводу конвеєра з установленою вставкою для збільшення висоти переміщення. Гідравлічний пристрій вертикального переміщення приводу конвеєра містить раму приводу 5, з'єднану з опорою 6. Опора 6 за допомогою кріпильних елементів і цилінричної осі 12 (Фіг.4, 6) сполучається з важелями 7 (Фіг.1,2,4,5,6), які обертаються при переміщенні приводу конвеєра навколо осі 11 (Фіг.5) і навколо осі 12. На осі 11 установлені 4 важелі 7 (Фіг.6), напрямні 10 (Фіг.5, 7,8) і ролики 13 (Фіг.4,6). На грунті штреку (Фіг.1) встановлена лижа 1. У середині короба (Фіг.7) лижі 1 уздовж її горизонтальної осі на поперечних ребрах 14 розташовані гідроциліндри 3 таким чином, що з одного кінця вони шарнірно закріплені осями 2 (Фіг.1) з лижею, а з іншого - їхні висувні штоки 8 (Фіг.7) з’єднані з напрямними 10 (Фіг.5,8), установленими на осі 11 (Фіг.6). На осі 11 також установлені ролики 13 (Фіг.6) для переміщення по днищу лижі. Паралельно гідроциліндрам 3 (Фіг.7) на лижі встановлені перфоровані вертикальні ребра 18 (Фіг.8) , між якими можуть вільно переміщатися напрямні 10. Для стопоріння напрямних 10 в вертикальних ребрах 18 передбачені горизонтальні отвори, в які вводяться фіксатори 17 (Фіг.8) при досягненні необхідної висоти підняття і стопоряться відкидною планкою 4 (Фіг.1,8). В середині лижі розташовані ребра 9 (Фіг.2) уздовж осі лижі, які обмежують бокові нахили приводу. Пристрій працює в такий спосіб: для вертикального переміщення приводу, наприклад, для його підйому, фіксатором 16 (фіг.9) віджимається планка 4 і переводиться в положення, як показано на Фіг.1 Потім фіксатором 17 звільняється напрямна 10 із гідравлічної системи подається рідина в порожнині гідроциліндрів 3. В міру заповнення рідиною порожнин гідроциліндрів 3 , відбувається переміщення їхніх висувни х штоків 8 і, відповідно, напрямних по днищу лижі 1 у бік її центру. При переміщенні напрямних переміщаються і важелі 7 сумісно з напрямними і верхнім кінцем переміщають опору 6, а разом з нею раму приводу конвеєра 5. При досягненні необхідної висоти підйому приводу 5 сполучають отвори у вертикальних ребрах 18 і напрямних 10 , установлюють фіксатори 17 і планку 4 притискають її фіксатором 16 (Фіг.9). При опусканні приводу конвеєра рідина з гідравлічної системи подається в іншу порожнину гідроциліндрів 8 для можливості втягування у середину штоків 8. Бокові поверхні А ребра 9 (Фіг.2) передбачені для упору важелів при підйомі приводу, а поверхня Б - для обмеження опускання приводу. Пристрій передбачає можливість додаткового регулювання вертикального переміщення приводу конвеєра шляхом установки або зняття вставок 19 (Фіг.10) між опорою 6 і рамою приводу 5. Промисловий зразок пристрою, виготовлений і випробуваний для приводу з вертикальним розташуванням привідних блоків. 5 83518 6 7 Комп’ютерна в ерстка І.Скворцов а 83518 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
