Реверсивно-паузовий пристрій

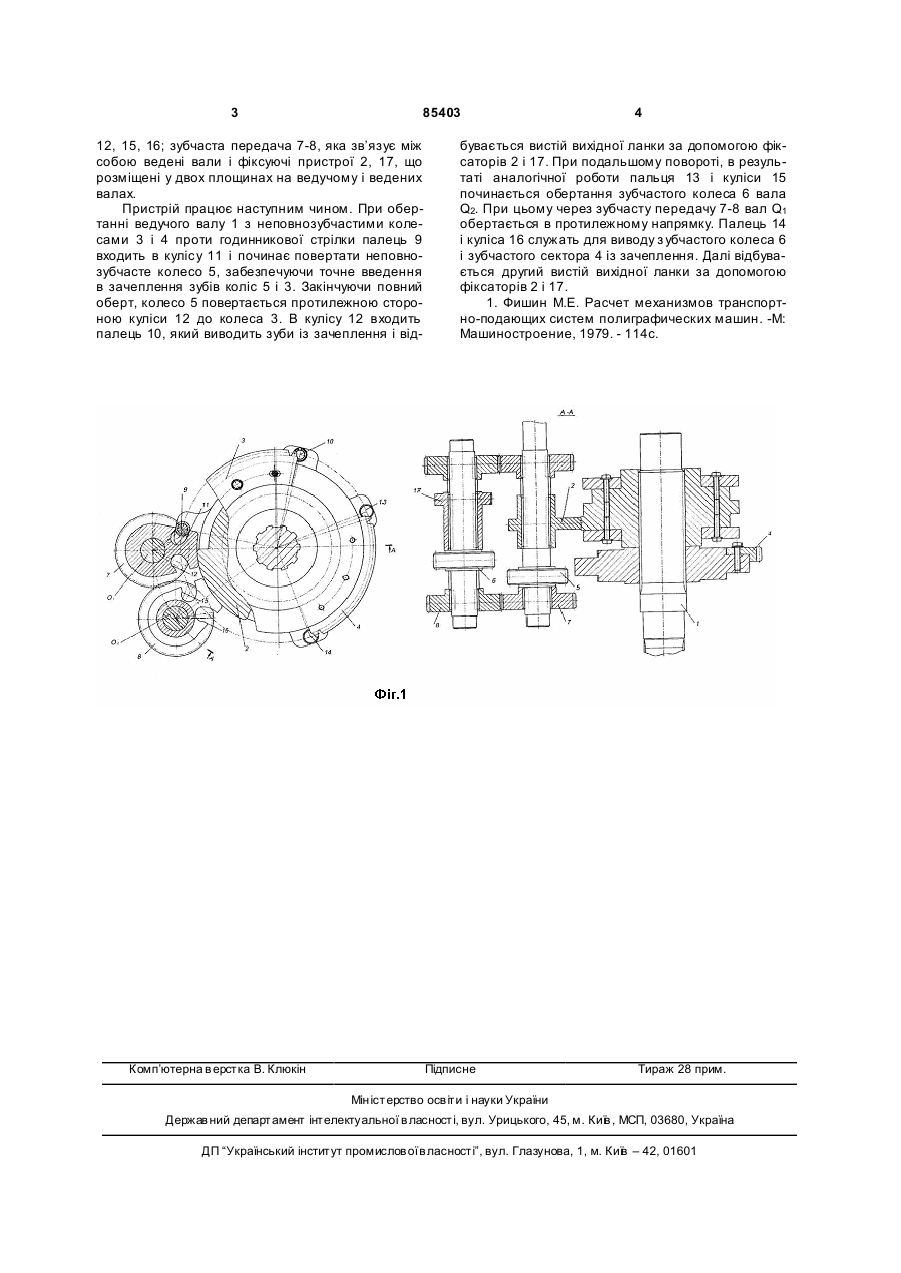

Реверсивно-паузовий пристрій, який містить ведучий вал (1), на якому розташоване неповнозубчасте колесо (3) з двома пальцями (9, 10), з'єднаний з паралельно розміщеним веденим валом (Q1), на якому розташовано неповнозубчасте колесо (5) з двома кулісами (11, 12) і фіксуючий засіб (2), який відрізняється тим, що додатково має неповнозубчасте колесо (4) з двома пальцями (13, 14), встановлене на ведучому валу (1), додатковий ведений вал (Q2) з неповнозубчастим колесом (6) з двома кулісами (15, 16) і фіксуючим засобом (17), при цьому додатковий ведений вал (Q2) встановлений паралельно ведучому (1) і веденому валу (Q 1) і з'єднаний з веденим валом (Q1) за допомогою зубчастої передачі (7-8). (19) (21) a200610013 (22) 19.09.2006 (24) 26.01.2009 (46) 26.01.2009, Бюл.№ 2, 2009 р. (72) ЧЕХМАН ЯРОСЛАВ ІВАНОВИЧ, U A, ШУСТИКЕВИЧ АНДРІЙ ІВАНОВИЧ, UA, ПОПОВИЧ ІГОР ЯРОСЛАВОВИЧ, U A, Я ХТОРОВИЧ П АВЛО РОМАНОВИЧ, U A (73) УКРАЇНСЬКА АКАДЕМІЯ ДРУКАРСТВА, U A (56) SU 174483, 27.08.1965 SU 1068640, 23.01.1984 SU 1178990, 15.09.1985 SU 1180606, 23.09.1985 SU 1739148, 07.06.1992 GB 15124, 12.10.1911 GB 1132976, 06.11.1968 3 85403 12, 15, 16; зубчаста передача 7-8, яка зв’язує між собою ведені вали і фіксуючі пристрої 2, 17, що розміщені у двох площинах на ведучому і ведених валах. Пристрій працює наступним чином. При обертанні ведучого валу 1 з неповнозубчастими колесами 3 і 4 проти годинникової стрілки палець 9 входить в кулісу 11 і починає повертати неповнозубчасте колесо 5, забезпечуючи точне введення в зачеплення зубів коліс 5 і 3. Закінчуючи повний оберт, колесо 5 повертається протилежною стороною куліси 12 до колеса 3. В кулісу 12 входить палець 10, який виводить зуби із зачеплення і від Комп’ютерна в ерстка В. Клюкін 4 бувається вистій вихідної ланки за допомогою фіксаторів 2 і 17. При подальшому повороті, в результаті аналогічної роботи пальця 13 і куліси 15 починається обертання зубчастого колеса 6 вала Q2. При цьому через зубчасту передачу 7-8 вал Q1 обертається в протилежному напрямку. Палець 14 і куліса 16 служать для виводу з убчастого колеса 6 і зубчастого сектора 4 із зачеплення. Далі відбувається другий вистій вихідної ланки за допомогою фіксаторів 2 і 17. 1. Фишин М.Е. Расчет механизмов транспортно-подающих систем полиграфических машин. -М: Машиностроение, 1979. - 114с. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
