Насадок

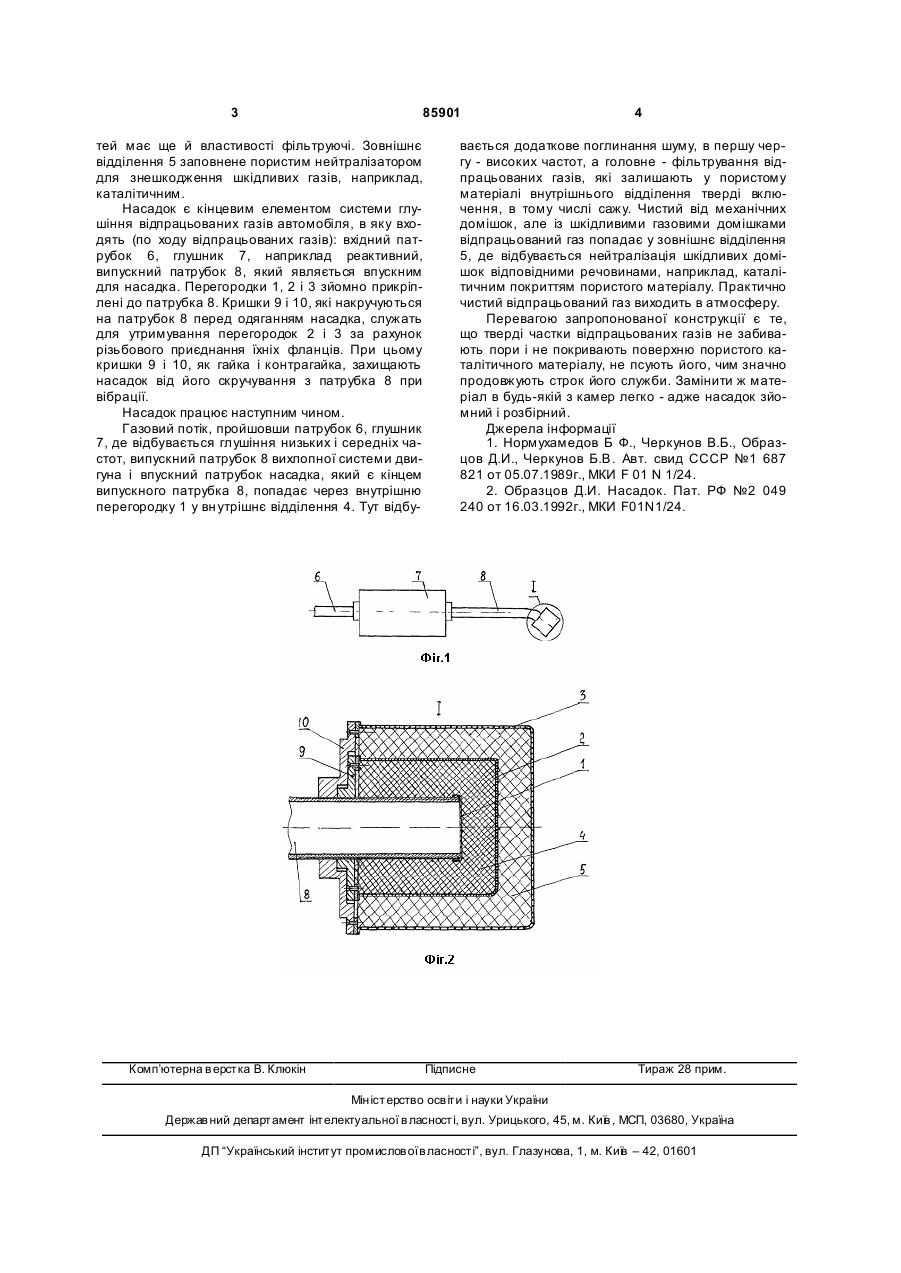

1. Насадок, який містить корпус з внутрішньою та зовнішньою перегородками та виконаний, наприклад, у вигляді сітки, заповнений пористим матеріалом, наприклад звукопоглинаючим, і знімно з'єднаний із впускним патрубком, який відріз 3 85901 тей має ще й властивості фільтруючі. Зовнішнє відділення 5 заповнене пористим нейтралізатором для знешкодження шкідливих газів, наприклад, каталітичним. Насадок є кінцевим елементом системи глушіння відпрацьованих газів автомобіля, в яку входять (по ходу відпрацьованих газів): вхідний патрубок 6, глушник 7, наприклад реактивний, випускний патрубок 8, який являється впускним для насадка. Перегородки 1, 2 і 3 зйомно прикріплені до патрубка 8. Кришки 9 і 10, які накручуються на патрубок 8 перед одяганням насадка, служать для утримування перегородок 2 і 3 за рахунок різьбового приєднання їхніх фланців. При цьому кришки 9 і 10, як гайка і контрагайка, захищають насадок від його скручування з патрубка 8 при вібрації. Насадок працює наступним чином. Газовий потік, пройшовши патрубок 6, глушник 7, де відбувається глушіння низьких і середніх частот, випускний патрубок 8 вихлопної системи двигуна і впускний патрубок насадка, який є кінцем випускного патрубка 8, попадає через внутрішню перегородку 1 у вн утрішнє відділення 4. Тут відбу Комп’ютерна в ерстка В. Клюкін 4 вається додаткове поглинання шуму, в першу чергу - високих частот, а головне - фільтрування відпрацьованих газів, які залишають у пористому матеріалі внутрішнього відділення тверді включення, в тому числі сажу. Чистий від механічних домішок, але із шкідливими газовими домішками відпрацьований газ попадає у зовнішнє відділення 5, де відбувається нейтралізація шкідливих домішок відповідними речовинами, наприклад, каталітичним покриттям пористого матеріалу. Практично чистий відпрацьований газ виходить в атмосферу. Перевагою запропонованої конструкції є те, що тверді частки відпрацьованих газів не забивають пори і не покривають поверхню пористого каталітичного матеріалу, не псують його, чим значно продовжують строк його служби. Замінити ж матеріал в будь-якій з камер легко - адже насадок зйомний і розбірний. Джерела інформації 1. Нормухамедов Б Ф., Черкунов В.Б., Образцов Д.И., Черкунов Б.В. Авт. свид СССР №1 687 821 от 05.07.1989г., МКИ F 01 N 1/24. 2. Образцов Д.И. Насадок. Пат. РФ №2 049 240 от 16.03.1992г., МКИ F01N1/24. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
