Гідродвигун для рік

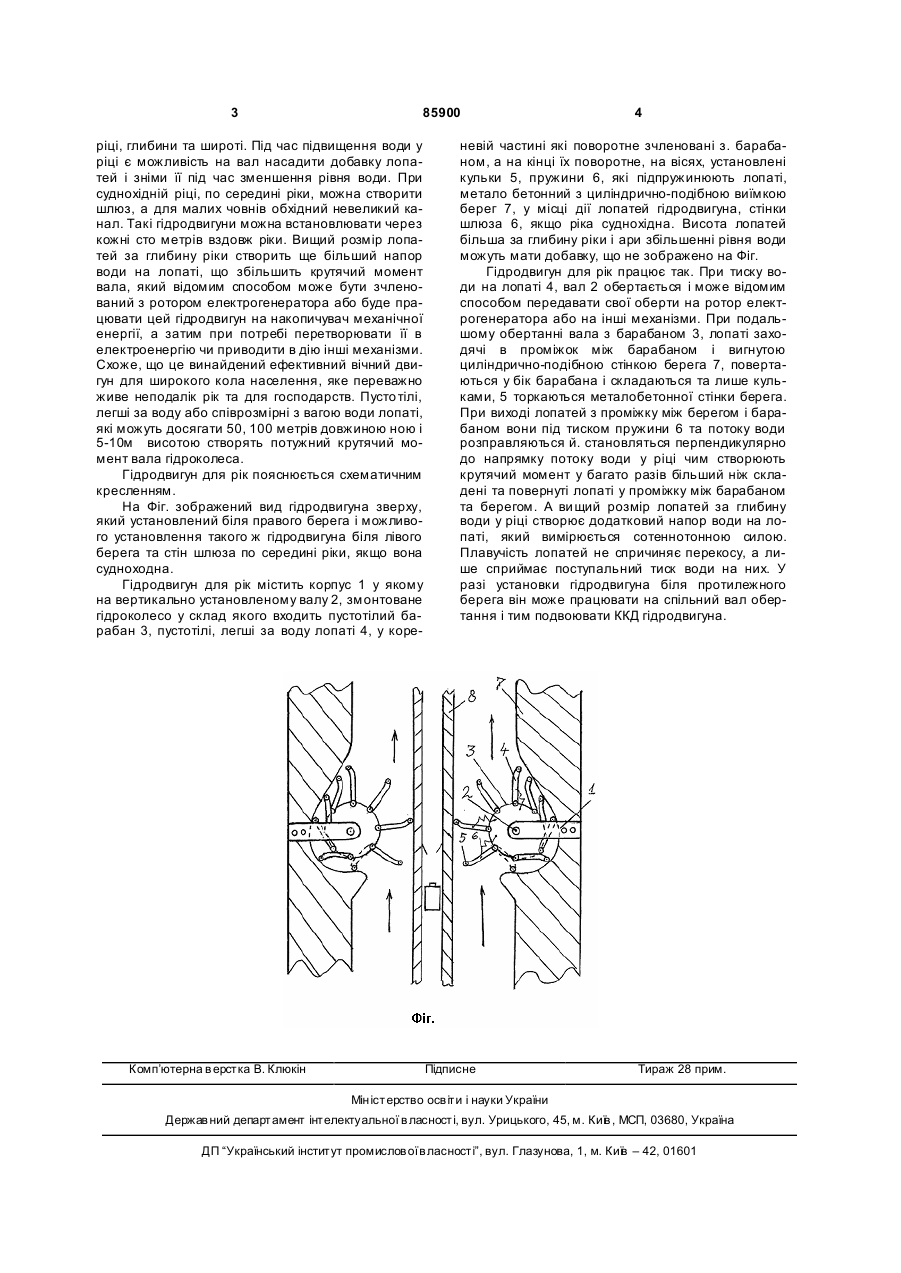

Гідродвигун для рік, що містить корпус, у якому встановлено на валу гідроколесо, до складу 3 85900 ріці, глибини та широті. Під час підвищення води у ріці є можливість на вал насадити добавку лопатей і зніми її під час зменшення рівня води. При суднохідній ріці, по середині ріки, можна створити шлюз, а для малих човнів обхідний невеликий канал. Такі гідродвигуни можна встановлювати через кожні сто метрів вздовж ріки. Вищий розмір лопатей за глибину ріки створить ще більший напор води на лопаті, що збільшить крутячий момент вала, який відомим способом може бути зчленований з ротором електрогенератора або буде працювати цей гідродвигун на накопичувач механічної енергії, а затим при потребі перетворювати її в електроенергію чи приводити в дію інші механізми. Схоже, що це винайдений ефективний вічний двигун для широкого кола населення, яке переважно живе неподалік рік та для господарств. Пусто тілі, легші за воду або співрозмірні з вагою води лопаті, які можуть досягати 50, 100 метрів довжиною ною і 5-10м висотою створять потужний крутячий момент вала гідроколеса. Гідродвигун для рік пояснюється схематичним кресленням. На Фіг. зображений вид гідродвигуна зверху, який установлений біля правого берега і можливого установлення такого ж гідродвигуна біля лівого берега та стін шлюза по середині ріки, якщо вона судноходна. Гідродвигун для рік містить корпус 1 у якому на вертикально установленому валу 2, змонтоване гідроколесо у склад якого входить пустотілий барабан 3, пустотілі, легші за воду лопаті 4, у коре Комп’ютерна в ерстка В. Клюкін 4 невій частині які поворотне зчленовані з. барабаном, а на кінці їх поворотне, на вісях, установлені кульки 5, пружини 6, які підпружинюють лопаті, метало бетонний з циліндрично-подібною виїмкою берег 7, у місці дії лопатей гідродвигуна, стінки шлюза 6, якщо ріка суднохідна. Висота лопатей більша за глибину ріки і ари збільшенні рівня води можуть мати добавку, що не зображено на Фіг. Гідродвигун для рік працює так. При тиску води на лопаті 4, вал 2 обертається і може відомим способом передавати свої оберти на ротор електрогенератора або на інші механізми. При подальшому обертанні вала з барабаном 3, лопаті заходячі в проміжок між барабаном і вигнутою циліндрично-подібною стінкою берега 7, повертаються у бік барабана і складаються та лише кульками, 5 торкаються металобетонної стінки берега. При виході лопатей з проміжку між берегом і барабаном вони під тиском пружини 6 та потоку води розправляються й. становляться перпендикулярно до напрямку потоку води у ріці чим створюють крутячий момент у багато разів більший ніж складені та повернуті лопаті у проміжку між барабаном та берегом. А ви щий розмір лопатей за глибину води у ріці створює додатковий напор води на лопаті, який вимірюється сотеннотонною силою. Плавучість лопатей не спричиняє перекосу, а лише сприймає поступальний тиск води на них. У разі установки гідродвигуна біля протилежного берега він може працювати на спільний вал обертання і тим подвоювати ККД гідродвигуна. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
