Формула / Реферат

1. Пристрій для автоматизованого цифрового знімання предметів дорожнього комплексу, що містить блок цифрових камер, блок обробки інформації, блок запису та зберігання інформації, блок керування, який відрізняється тим, що в нього введені паралелограмний блок з паралельною лінійкою, причому дві цифрові камери жорстко закріплені на коротких елементах паралелограмного блока, який своєю основою закріплений на верхній частині корпусу дорожнього транспортного засобу, а паралельна лінійка встановлена перпендикулярно повздовжній осі дорожнього транспортного засобу, при цьому паралелограмний блок оснащений механізмами приводу і датчиками поворотів рухомої частини паралелограмного блока в вертикальній площині та в площині паралельної лінійки. 2. Пристрій за п. 1, який відрізняється тим, що паралелограмний блок має лазерний візир, корпус якого закріплений на паралельній лінійці посередині між цифровими камерами.

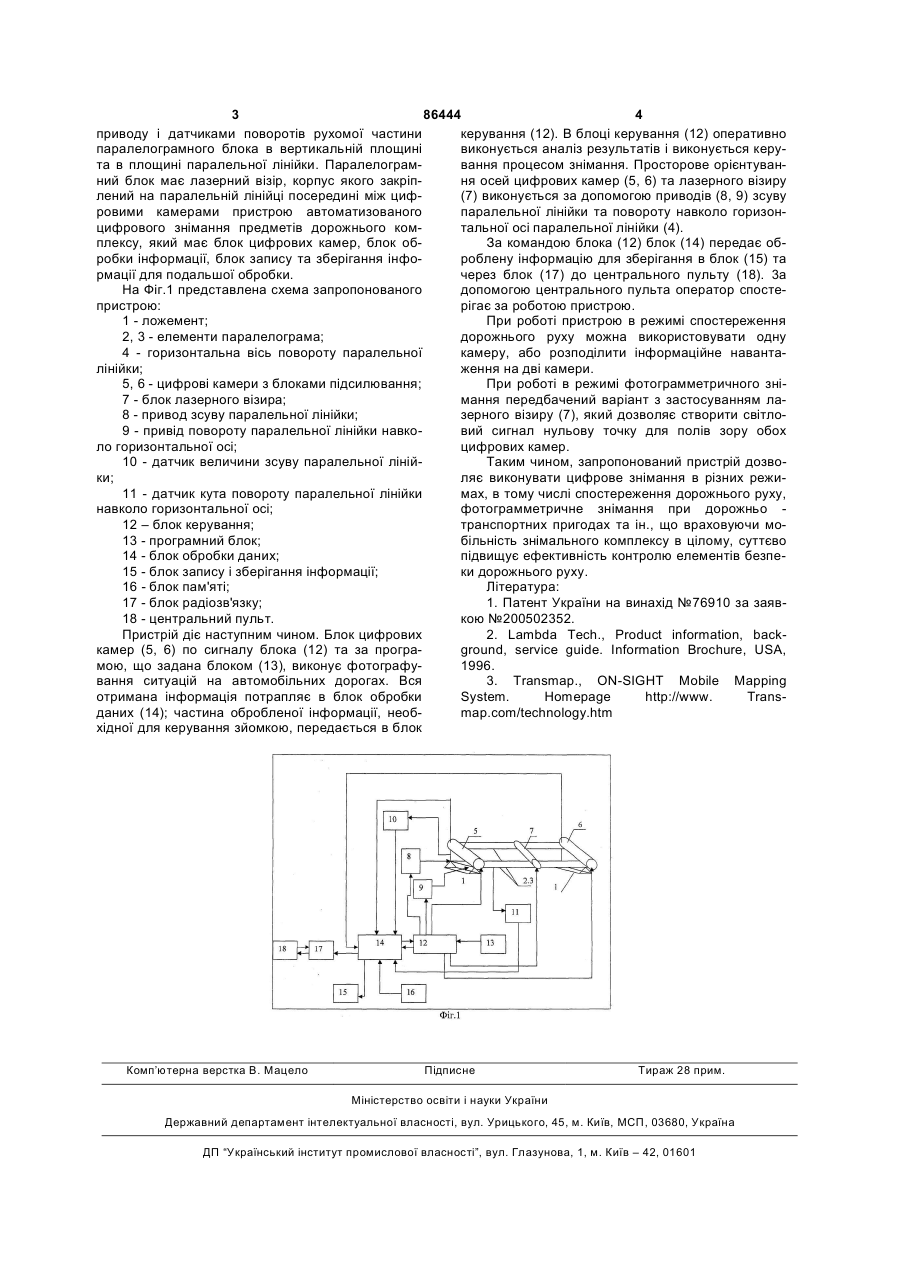

Текст

1. Пристрій для автоматизованого цифрового знімання предметів дорожнього комплексу, що містить блок цифрових камер, блок обробки інформації, блок запису та зберігання інформації, блок керування, який відрізняється тим, що в нього введені паралелограмний блок з паралельною лінійкою, причому дві цифрові камери жорстко закріплені на коротких елементах паралелограмного блока, який своєю основою закріплений на верхній частині корпусу дорожнього транспортного засобу, а паралельна лінійка встановлена перпендикулярно повздовжній осі дорожнього транспортного засобу, при цьому паралелограмний блок оснащений механізмами приводу і датчиками поворотів рухомої частини паралелограмного блока в вертикальній площині та в площині паралельної лінійки. 2. Пристрій за п. 1, який відрізняється тим, що паралелограмний блок має лазерний візир, корпус якого закріплений на паралельній лінійці посередині між цифровими камерами. UA (21) a200703840 (22) 06.04.2007 (24) 27.04.2009 (46) 27.04.2009, Бюл.№ 8, 2009 р. (72) БУРАЧЕК ВСЕВОЛОД ГЕРМАНОВИЧ, UA, ВАСИЛЬЄВ ОЛЕКСАНДР ПАВЛОВИЧ, UA, ЗАЛОЗНА ОКСАНА АНАТОЛІЇВНА, UA, КАРАКАЙ СЕРГІЙ ВАСИЛЬОВИЧ, UA, ШУЛЬЦ РОМАН ВОЛОДИМИРОВИЧ, UA (73) ЧЕРНІГІВСЬКИЙ ДЕРЖАВНИЙ ІНСТИТУТ ЕКОНОМІКИ ТА УПРАВЛІННЯ, UA (56) UA, патент №76910, G01C 11/00, публ. 15.09.2006. JP, заявка №11039589, H04N 7/18, G08T 1/00, G08G 1/01, публ. 12.02.1999. RU, №2228897, B66C 23/64, 23/36, 23/72, публ. 20.05.2004. US, патент №5910817, H04N 7/18, публ. 08.06.1999. GB, патент №1240837, G12B 9/08, публ. 28.07.1971. C2 2 (19) 1 3 86444 4 приводу і датчиками поворотів рухомої частини керування (12). В блоці керування (12) оперативно паралелограмного блока в вертикальній площині виконується аналіз результатів і виконується керута в площині паралельної лінійки. Паралелограмвання процесом знімання. Просторове орієнтуванний блок має лазерний візір, корпус якого закріпня осей цифрових камер (5, 6) та лазерного візиру лений на паралельній лінійці посередині між циф(7) виконується за допомогою приводів (8, 9) зсуву ровими камерами пристрою автоматизованого паралельної лінійки та повороту навколо горизонцифрового знімання предметів дорожнього комтальної осі паралельної лінійки (4). плексу, який має блок цифрових камер, блок обЗа командою блока (12) блок (14) передає обробки інформації, блок запису та зберігання інфороблену інформацію для зберігання в блок (15) та рмації для подальшої обробки. через блок (17) до центрального пульту (18). 3а На Фіг.1 представлена схема запропонованого допомогою центрального пульта оператор спостепристрою: рігає за роботою пристрою. 1 - ложемент; При роботі пристрою в режимі спостереження 2, 3 - елементи паралелограма; дорожнього руху можна використовувати одну 4 - горизонтальна вісь повороту паралельної камеру, або розподілити інформаційне наванталінійки; ження на дві камери. 5, 6 - цифрові камери з блоками підсилювання; При роботі в режимі фотограмметричного зні7 - блок лазерного візира; мання передбачений варіант з застосуванням ла8 - привод зсуву паралельної лінійки; зерного візиру (7), який дозволяє створити світло9 - привід повороту паралельної лінійки навковий сигнал нульову точку для полів зору обох ло горизонтальної осі; цифрових камер. 10 - датчик величини зсуву паралельної лінійТаким чином, запропонований пристрій дозвоки; ляє виконувати цифрове знімання в різних режи11 - датчик кута повороту паралельної лінійки мах, в тому числі спостереження дорожнього руху, навколо горизонтальної осі; фотограмметричне знімання при дорожньо 12 – блок керування; транспортних пригодах та ін., що враховуючи мо13 - програмний блок; більність знімального комплексу в цілому, суттєво 14 - блок обробки даних; підвищує ефективність контролю елементів безпе15 - блок запису і зберігання інформації; ки дорожнього руху. 16 - блок пам'яті; Література: 17 - блок радіозв'язку; 1. Патент України на винахід №76910 за заяв18 - центральний пульт. кою №200502352. Пристрій діє наступним чином. Блок цифрових 2. Lambda Tech., Product information, backкамер (5, 6) по сигналу блока (12) та за програground, service guide. Information Brochure, USA, мою, що задана блоком (13), виконує фотографу1996. вання ситуацій на автомобільних дорогах. Вся 3. Transmap., ON-SIGHT Mobile Mapping отримана інформація потрапляє в блок обробки System. Homepage http://www. Transданих (14); частина обробленої інформації, необmap.com/technology.htm хідної для керування зйомкою, передається в блок Комп’ютерна верстка В. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Device for automated digital survey of objects of road complex

Автори англійською

Burachek Vsevolod Hermanovych, Vasyliev Oleksandr Pavlovych, Zalozna Oksana Anatoliivna, Karakai Sergii Vasyliovych, Shults Roman Volodymyrovych

Назва патенту російською

Устройство для автоматизированной цифровой съемки предметов дорожного комплекса

Автори російською

Бурачек Всеволод Германович, Васильев Александр Павлович, Залозна Оксана Анатольевна, Каракай Сергей Васильевич, Шульц Роман Владимирович

МПК / Мітки

МПК: G01C 11/00, G08G 1/00

Мітки: автоматизованого, пристрій, цифрового, комплексу, дорожнього, предметів, знімання
