Спосіб розкриття льотки доменної печі

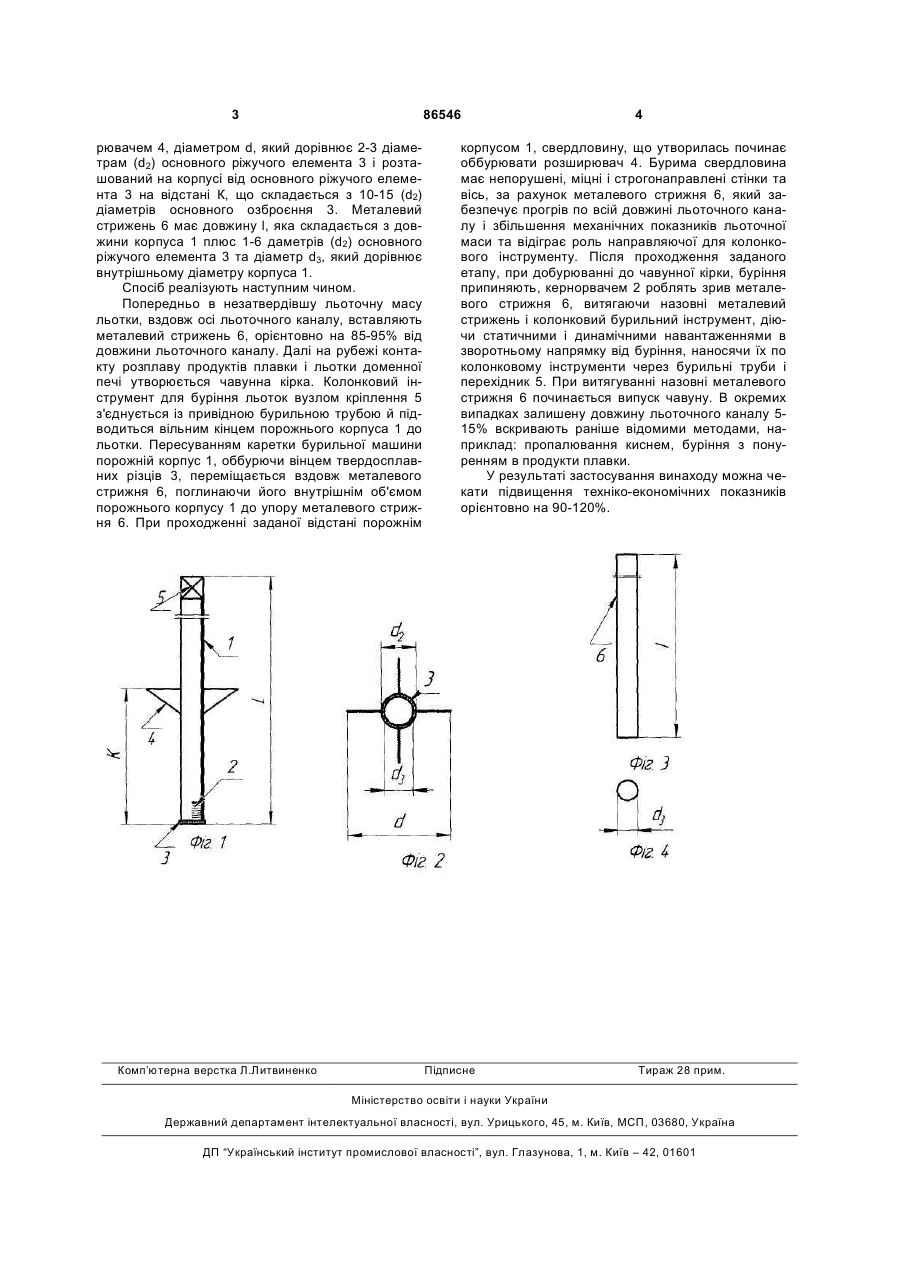

Спосіб розкриття льотки доменної печі, що включає формування льоточного каналу для випуску чавуну шляхом видалення металевого стрижня з льоточної маси, який відрізняється тим, що попередньо оббурюють металевий стрижень в напрямку розплаву чавуну колонковим інструментом до моменту контакту із чавунною кіркою, після чого буріння припиняють, а видалення металевого стрижня здійснюють при витягуванні колонкового інструменту. (19) (21) a200805025 (22) 18.04.2008 (24) 27.04.2009 (46) 27.04.2009, Бюл.№ 8, 2009 р. (72) ДАВИДЕНКО ОЛЕКСАНДР МИКОЛАЙОВИЧ, UA, ЗМІЄВСЬКИЙ АРТУР СТАНІСЛАВОВИЧ, UA (73) НАЦІОНАЛЬНИЙ ГІРНИЧИЙ УНІВЕРСИТЕТ, UA (56) UA 61314 A, 15.11.2003 Заявка UA a200703445, пріор. 29.03.2007, публ. 10.10.2008 SU 1125251 A1, 23.11.1984 RU 2186120 C2, 27.07.2002 US 3862750 A, 28.01.1975 US 5005807 A, 09.04.1991 3 86546 рювачем 4, діаметром d, який дорівнює 2-3 діаметрам (d2) основного ріжучого елемента 3 і розташований на корпусі від основного ріжучого елемента 3 на відстані К, що складається з 10-15 (d2) діаметрів основного озброєння 3. Металевий стрижень 6 має довжину l, яка складається з довжини корпуса 1 плюс 1-6 даметрів (d2) основного ріжучого елемента 3 та діаметр d3, який дорівнює внутрішньому діаметру корпуса 1. Спосіб реалізують наступним чином. Попередньо в незатвердівшу льоточну масу льотки, вздовж осі льоточного каналу, вставляють металевий стрижень 6, орієнтовно на 85-95% від довжини льоточного каналу. Далі на рубежі контакту розплаву продуктів плавки і льотки доменної печі утворюється чавунна кірка. Колонковий інструмент для буріння льоток вузлом кріплення 5 з'єднується із привідною бурильною трубою й підводиться вільним кінцем порожнього корпуса 1 до льотки. Пересуванням каретки бурильної машини порожній корпус 1, оббурючи вінцем твердосплавних різців 3, переміщається вздовж металевого стрижня 6, поглинаючи його внутрішнім об'ємом порожнього корпусу 1 до упору металевого стрижня 6. При проходженні заданої відстані порожнім Комп’ютерна верстка Л.Литвиненко 4 корпусом 1, свердловину, що утворилась починає оббурювати розширювач 4. Бурима свердловина має непорушені, міцні і строгонаправлені стінки та вісь, за рахунок металевого стрижня 6, який забезпечує прогрів по всій довжині льоточного каналу і збільшення механічних показників льоточної маси та відіграє роль направляючої для колонкового інструменту. Після проходження заданого етапу, при добурюванні до чавунної кірки, буріння припиняють, кернорвачем 2 роблять зрив металевого стрижня 6, витягаючи назовні металевий стрижень і колонковий бурильний інструмент, діючи статичними і динамічними навантаженнями в зворотньому напрямку від буріння, наносячи їх по колонковому інструменти через бурильні труби і перехідник 5. При витягуванні назовні металевого стрижня 6 починається випуск чавуну. В окремих випадках залишену довжину льоточного каналу 515% вскривають раніше відомими методами, наприклад: пропалювання киснем, буріння з понуренням в продукти плавки. У результаті застосування винаходу можна чекати підвищення техніко-економічних показників орієнтовно на 90-120%. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
