Спосіб реконструкції пальового фундаменту

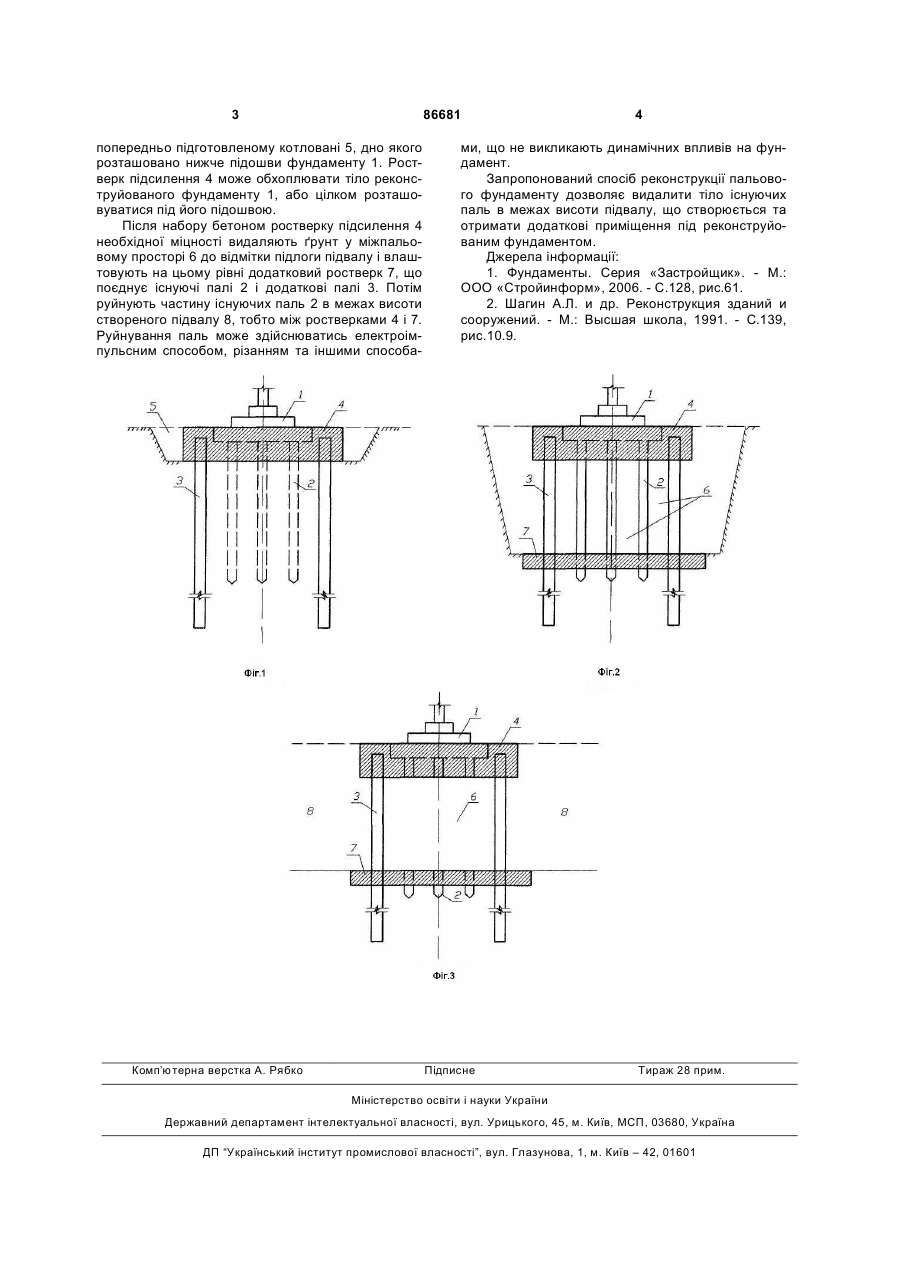

Спосіб реконструкції пальового фундаменту, що включає створення за його контуром додаткових паль і об'єднання їх з фундаментом шляхом підведення ростверку підсилення, який відрізняється тим, що для створення підвальних приміщень під реконструйованим фундаментом, після підведення ростверку підсилення видаляють ґрунт у міжпальовому просторі до відмітки підлоги підвалу і влаштовують на цьому рівні додатковий ростверк, що поєднує існуючі і додаткові палі, а потім виконують руйнування частини існуючих паль в межах між додатковим ростверком і ростверком підсилення. Запропонований винахід відноситься до будівництва, зокрема до фундаментобудування, і призначений для використання при створенні підвалів у реконструйованих безпідвальних будинках, що спираються на пальові фундаменти з низьким ростверком. Відомий спосіб створення підземних приміщень в існуючих будинках шляхом вдавлювання під ростверк збірних трубобетонних паль і бетонування їх в межах висоти підвалу, який створюється за межами фундаменту [1]. Недоліком відомого способу є неможливість створення підвалу під існуючим фундаментом через необхідність підведення під нього збірних паль і бетонування їх в межах висоти огорожі підвального приміщення, що створюється. Найбільш близьким по технічній сутності до заявленого є спосіб реконструкції пальового фундаменту з низьким ростверком, що включає створення за його контуром додаткових паль і об'єднання їх з фундаментом шляхом підведення ростверку підсилення [2]. Недоліком такого способу є неможливість створення підвальних приміщень під підошвою ростверку через наявність існуючих паль. Поставлено задачу - створення підвального приміщення під реконструйованим фундаментом. Поставлена задача розв'язується за рахунок того, що в способі реконструкції пальового фундаменту, що включає створення за його контуром додаткових паль і об'єднання їх з фундаментом шляхом підведення ростверку підсилення. Після підведення ростверку підсилення видаляють ґрунт у міжпальовому просторі до відмітки підлоги підвалу і влаштовують на цьому рівні додатковий ростверк, що поєднує існуючі і додаткові палі, а потім руйнують частину існуючих паль у межах між додатковим ростверком і ростверком підсилення. Ha Фіг.1 зображений реконструйований пальовий фундамент, підсилений ростверком, який встановлюється на додаткові палі. На Фіг.2 показано видалення ґрунту і створення додаткового ростверку. На Фіг.3 показано реконструйований пальовий фундамент після руйнування існуючих паль. Реконструкція пальового фундаменту здійснюється наступним чином. За контуром реконструйованого фундаменту 1 на пальовій основі 2 влаштовують додаткові палі 3, наприклад, за допомогою буронабивної технології. Потім влаштовують ростверк підсилення 4 у (19) UA (11) 86681 (13) C2 (21) a200708112 (22) 17.07.2007 (24) 12.05.2009 (46) 12.05.2009, Бюл.№ 9, 2009 р. (72) ЛУЧКОВСЬКИЙ ІЛЛЯ ЯКОВИЧ, UA, ІЛ'ІН ЮРІЙ ІВАНОВИЧ, UA, САМОРОДОВ ОЛЕКСАНДР ВІТАЛІЙОВИЧ, UA (73) ХАРКІВСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ БУДІВНИЦТВА ТА АРХІТЕКТУРИ, UA (56) Реконструкция зданий и сооружений. / Под. ред. Шагина А.Л. - М.: ВШ, 1991, с.138, 139, рис.10.8, 10.9 RU 2225916 C2, 20.03.2004 RU 34947 U1, 20.12.2003 RU 34946 U1, 20.12.2003 3 86681 попередньо підготовленому котловані 5, дно якого розташовано нижче підошви фундаменту 1. Ростверк підсилення 4 може обхоплювати тіло реконструйованого фундаменту 1, або цілком розташовуватися під його підошвою. Після набору бетоном ростверку підсилення 4 необхідної міцності видаляють ґрунт у міжпальовому просторі 6 до відмітки підлоги підвалу і влаштовують на цьому рівні додатковий ростверк 7, що поєднує існуючі палі 2 і додаткові палі 3. Потім руйнують частину існуючих паль 2 в межах висоти створеного підвалу 8, тобто між ростверками 4 і 7. Руйнування паль може здійснюватись електроімпульсним способом, різанням та іншими способа Комп’ютерна верстка А. Рябко 4 ми, що не викликають динамічних впливів на фундамент. Запропонований спосіб реконструкції пальового фундаменту дозволяє видалити тіло існуючих паль в межах висоти підвалу, що створюється та отримати додаткові приміщення під реконструйованим фундаментом. Джерела інформації: 1. Фундаменты. Серия «Застройщик». - Μ.: ООО «Стройинформ», 2006. - С.128, рис.61. 2. Шагин А.Л. и др. Реконструкция зданий и сооружений. - М.: Высшая школа, 1991. - С.139, рис.10.9. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
