Напрямний апарат гідротурбіни

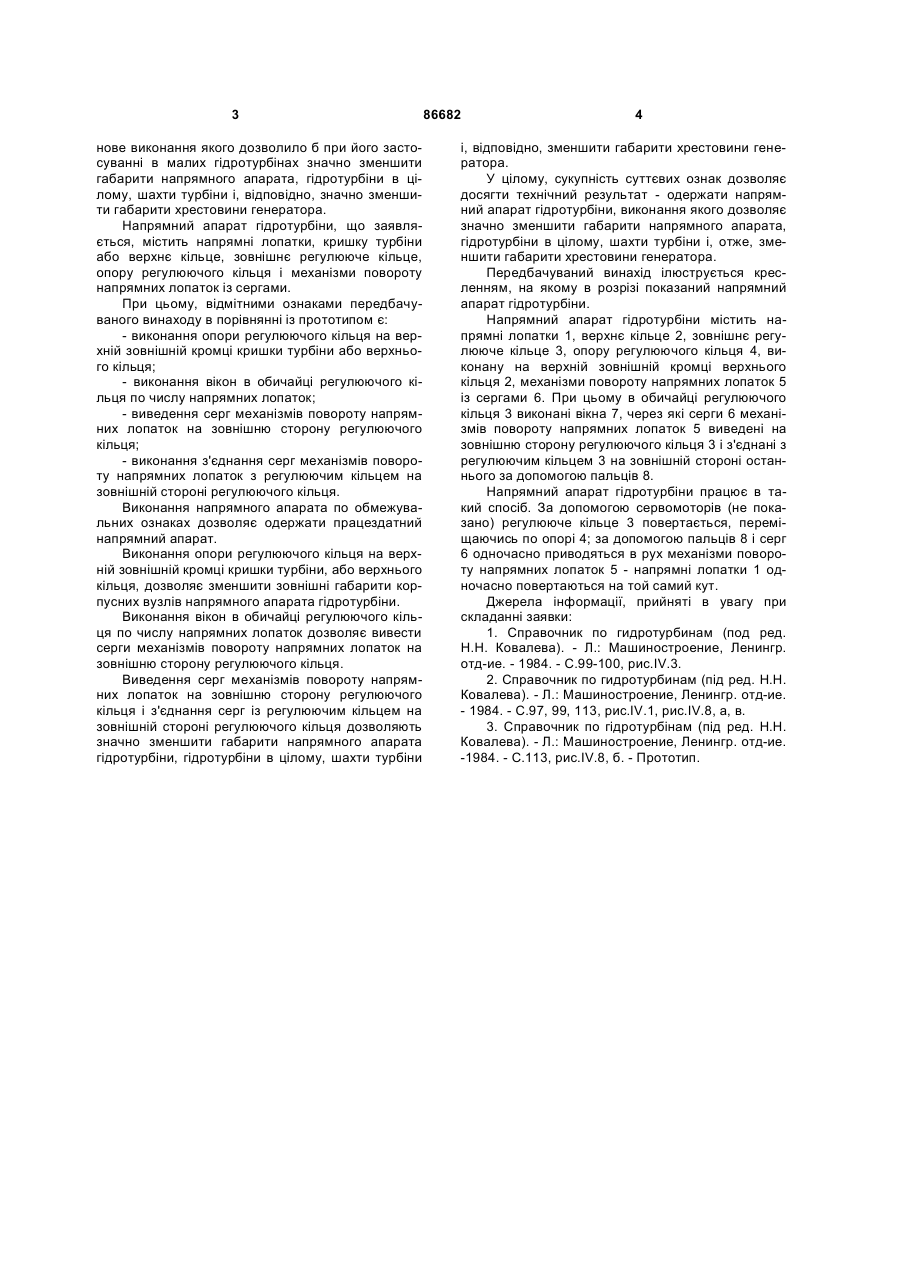

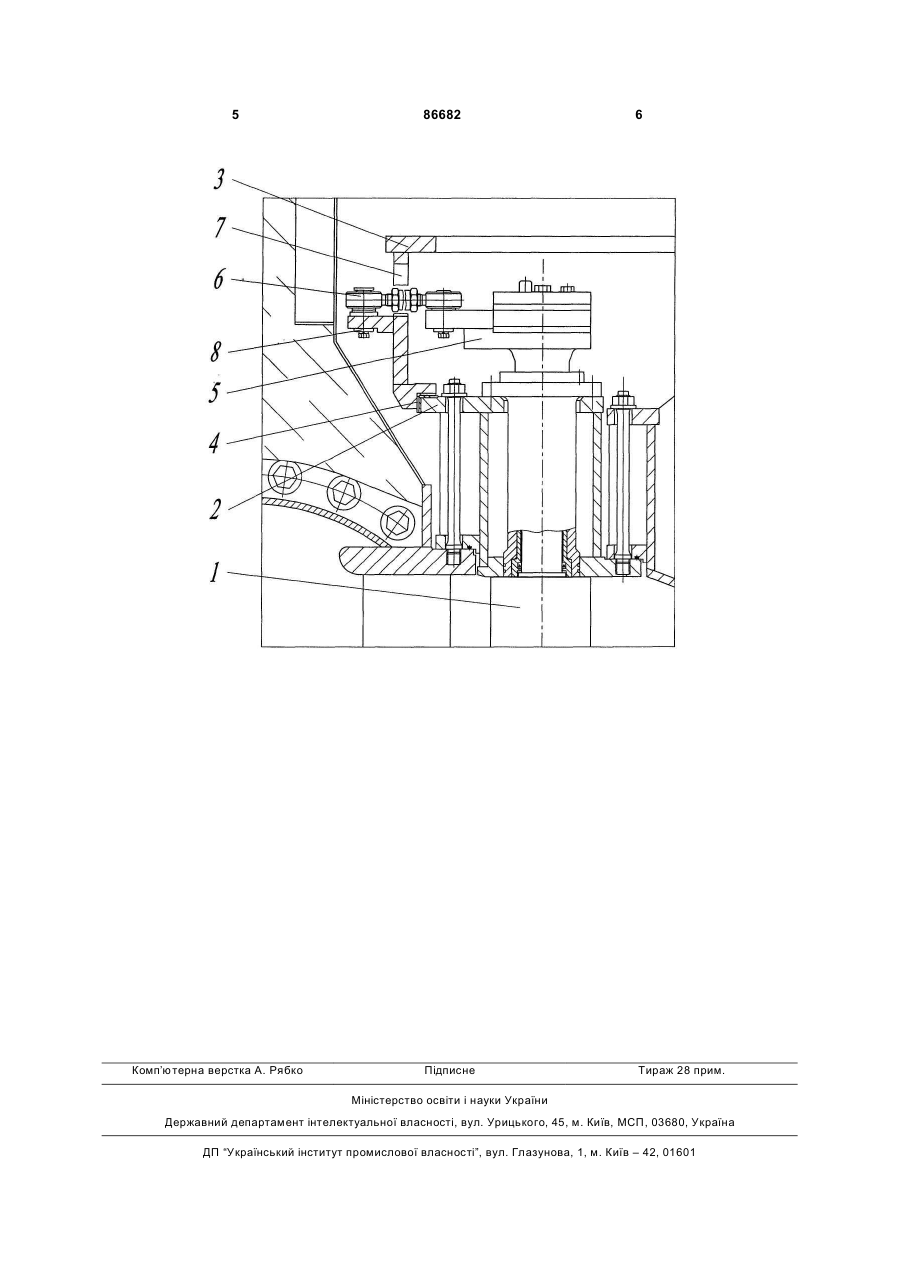

Напрямний апарат гідротурбіни, що містить напрямні лопатки, кришку турбіни або верхнє кільце, зовнішнє регулююче кільце, опору регулюючого кільця і механізми повороту напрямних лопаток із сергами, який відрізняється тим, що опора регулюючого кільця виконана на верхній зовнішній кромці кришки турбіни або верхнього кільця, в обичайці регулюючого кільця виконані вікна по числу напрямних лопаток, серги механізмів повороту напрямних лопаток виведені через вікна на зовнішню сторону регулюючого кільця і з'єднані з регулюючим кільцем на зовнішній стороні останнього. (19) (21) a200708256 (22) 19.07.2007 (24) 12.05.2009 (46) 12.05.2009, Бюл.№ 9, 2009 р. (72) ВЕРЕМЕЄНКО ІГОР СТЕПАНОВИЧ, UA, СОКОЛОВ ВАЛЕНТИН ГЕННАДІЙОВИЧ, UA, ШИЛОВ ВАЛЕРІЙ ПАВЛОВИЧ, UA (73) ВЕРЕМЕЄНКО ІГОР СТЕПАНОВИЧ, UA, СОКОЛОВ ВАЛЕНТИН ГЕННАДІЙОВИЧ, UA, ШИЛОВ ВАЛЕРІЙ ПАВЛОВИЧ, UA (56) SU 984256, 23.02.1989 SU 549592, 05.03.1977 SU 1671947, 23.08.1991 SU 540053, 25.12.1976 RU 2250388, 20.04.2005 3 нове виконання якого дозволило б при його застосуванні в малих гідротурбінах значно зменшити габарити напрямного апарата, гідротурбіни в цілому, шахти турбіни і, відповідно, значно зменшити габарити хрестовини генератора. Напрямний апарат гідротурбіни, що заявляється, містить напрямні лопатки, кришку турбіни або верхнє кільце, зовнішнє регулююче кільце, опору регулюючого кільця і механізми повороту напрямних лопаток із сергами. При цьому, відмітними ознаками передбачуваного винаходу в порівнянні із прототипом є: - виконання опори регулюючого кільця на верхній зовнішній кромці кришки турбіни або верхнього кільця; - виконання вікон в обичайці регулюючого кільця по числу напрямних лопаток; - виведення серг механізмів повороту напрямних лопаток на зовнішню сторону регулюючого кільця; - виконання з'єднання серг механізмів повороту напрямних лопаток з регулюючим кільцем на зовнішній стороні регулюючого кільця. Виконання напрямного апарата по обмежувальних ознаках дозволяє одержати працездатний напрямний апарат. Виконання опори регулюючого кільця на верхній зовнішній кромці кришки турбіни, або верхнього кільця, дозволяє зменшити зовнішні габарити корпусних вузлів напрямного апарата гідротурбіни. Виконання вікон в обичайці регулюючого кільця по числу напрямних лопаток дозволяє вивести серги механізмів повороту напрямних лопаток на зовнішню сторону регулюючого кільця. Виведення серг механізмів повороту напрямних лопаток на зовнішню сторону регулюючого кільця і з'єднання серг із регулюючим кільцем на зовнішній стороні регулюючого кільця дозволяють значно зменшити габарити напрямного апарата гідротурбіни, гідротурбіни в цілому, шахти турбіни 86682 4 і, відповідно, зменшити габарити хрестовини генератора. У цілому, сукупність суттєвих ознак дозволяє досягти технічний результат - одержати напрямний апарат гідротурбіни, виконання якого дозволяє значно зменшити габарити напрямного апарата, гідротурбіни в цілому, шахти турбіни і, отже, зменшити габарити хрестовини генератора. Передбачуваний винахід ілюструється кресленням, на якому в розрізі показаний напрямний апарат гідротурбіни. Напрямний апарат гідротурбіни містить напрямні лопатки 1, верхнє кільце 2, зовнішнє регулююче кільце 3, опору регулюючого кільця 4, виконану на верхній зовнішній кромці верхнього кільця 2, механізми повороту напрямних лопаток 5 із сергами 6. При цьому в обичайці регулюючого кільця 3 виконані вікна 7, через які серги 6 механізмів повороту напрямних лопаток 5 виведені на зовнішню сторону регулюючого кільця 3 і з'єднані з регулюючим кільцем 3 на зовнішній стороні останнього за допомогою пальців 8. Напрямний апарат гідротурбіни працює в такий спосіб. За допомогою сервомоторів (не показано) регулююче кільце 3 повертається, переміщаючись по опорі 4; за допомогою пальців 8 і серг 6 одночасно приводяться в рух механізми повороту напрямних лопаток 5 - напрямні лопатки 1 одночасно повертаються на той самий кут. Джерела інформації, прийняті в увагу при складанні заявки: 1. Справочник по гидротурбинам (под ред. Н.Н. Ковалева). - Л.: Машиностроение, Ленингр. отд-ие. - 1984. - С.99-100, рис.IV.3. 2. Справочник по гидротурбинам (під ред. Н.Н. Ковалева). - Л.: Машиностроение, Ленингр. отд-ие. - 1984. - С.97, 99, 113, рис.IV.1, рис.IV.8, а, в. 3. Справочник по гідротурбінам (під ред. Н.Н. Ковалева). - Л.: Машиностроение, Ленингр. отд-ие. -1984. - С.113, рис.IV.8, б. - Прототип. 5 Комп’ютерна верстка А. Рябко 86682 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
