Шихта для виготовлення високовогнетривкого електроізоляційного матеріалу

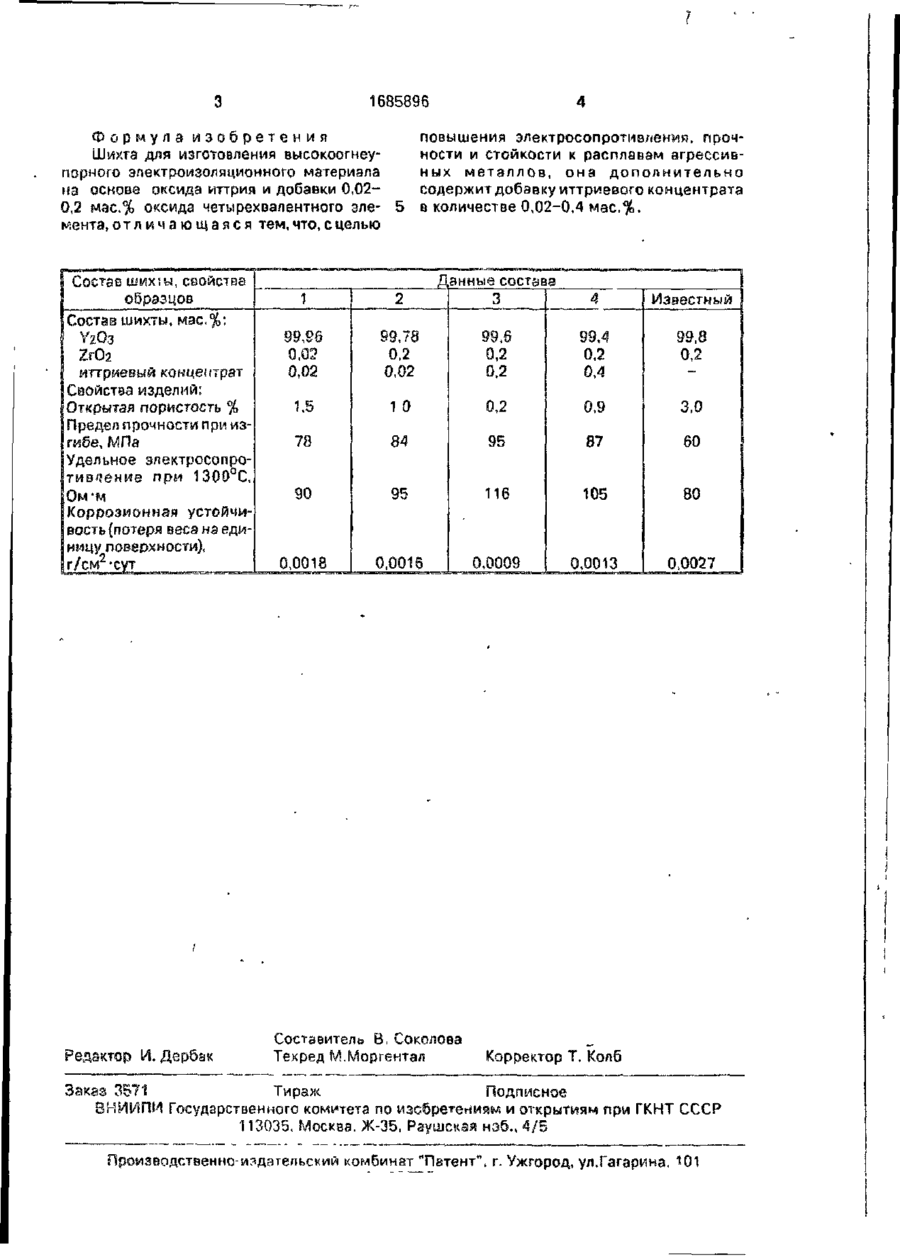

Изобретение относится к г/ромышленности огнеупорных материалов и может быть использовано в качестве высокоогнеупорного инертного электроизоляционного материала. Цель изобретения ~ повышение электросопротивления, ПРОЧНОСТИ и стойкости к расплавам агрессивных металлов. Шихта для изготовления высокоогнеупорного электроизоляционного материала включает, мэс.%. оксид иттоия - основа; оксид четырехвалентного элемента 0,022; иттриевый концентрат 0,02-0,4. Материал имеет пористость 0,2~1,5% предел прочности при изгибе 84-95 МПа, удельное электросопротивление при 1300°С 9011 6 Ом*м, коррозионная устойчивость (потеря ееса на единицу поверхности) 0,0009-0,0018 г/см 2 -сут. 1 табл. 1онкодисперсные порошки исходных материалов менее 0,063 мкм оксида иттрия, диоксида циркония и иттриевото концентрата увлажняют 5%-чым раствором поливинилового спирта, перемешивают е течение 0,5 ч, прессуют при давлении 400 МПа в виде таблеток высотой от 1,5 до 20 мм и диаметром 20 мм. Образцы обжигают в газопламенной печи периодического действия при 1750°С и общей продолжительности обжига 120 ч. Соотношение ингредиентов в иттриевом концентрате, мае %: Y2O3 74,5-75,5; ТЬгОз 3,4-3,6; Dy2O3 1,9-2,0; ИогОз 4,0-4,1; Ег2Оз 4.1-4,3: ТтгОз 2,9-3,1; УЬ2Оз 4,8-4,9; Lu2O3 3,4-3,5. Конкретные составы и свойства полученных изделий приведены в таблице. 1685896 Формула изобретения Шихта для изготовления высокоогнеупорного электроизоляционного материала на основе оксида иттрия и добавки 0,020,2 мас.% оксида четырехвалентного эле- 5 мента, от л и ч а ю щ а я с я тем, что, с целью Состав шихїм, свойства образцов Состав шихты, мас.%: УгОз ZrOi иттриевый концентрат Свойства изделий: Открытая пористость % Предел прочности при изгибе, МПа Удельное электросопротивление при 1300 С, Ом'м Коррозионная устойчивость (потеря веса на единицу2поверхности), г/см ;сут Редактор И. Дербак повышения электросопротивления, прочности и стойкости к расплавам агрессивных металлов, она дополнительно содержит добавку иттриевого концентрата в количестве 0,02-0,4 мае.%, Данные состава 1 2 3 А Известный 99,96 0,02 0,02 99,78 99,5 0,2 99,4 99,8 0,2 0,2 0,4 0,2 0,2 0,02 1,5 1 0 0,2 0,9 3,0 78 84 95 87 60 90 95 116 105 80 0,0018 0,0015 0,0009 0,0013 0,0027 Составитель В. Соколова Техред М.Моргентал Корректор Т. Колб Тираж Подписное Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва. Ж-35, Раушская нзб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
