Пристрій горизонтальної установки валків
Номер патенту: 87867
Опубліковано: 25.08.2009
Автори: Матюшенко Дмитро Олександрович, Мацко Сергій Володимирович, Путнокі Олександр Юліусович, Ніколенко Андрій Георгійович, Тилик Василь Трохимович, Ніколаєв Віктор Олександрович, Сімененко Олег Володимирович
Формула / Реферат
Пристрій горизонтальної установки валків, який містить подушки опорного і робочого валків, плунжери гідравлічних пристроїв, які встановлено у подушці нижнього робочого валка і які контактують з клинами, що встановлені на подушці верхнього робочого валка по обидві сторони від її вертикальної осі, який відрізняється тим, що контактну поверхню кожного пересувного клина виконано з параболічним профілем з опуклістю до верхнього робочого валка.
Текст

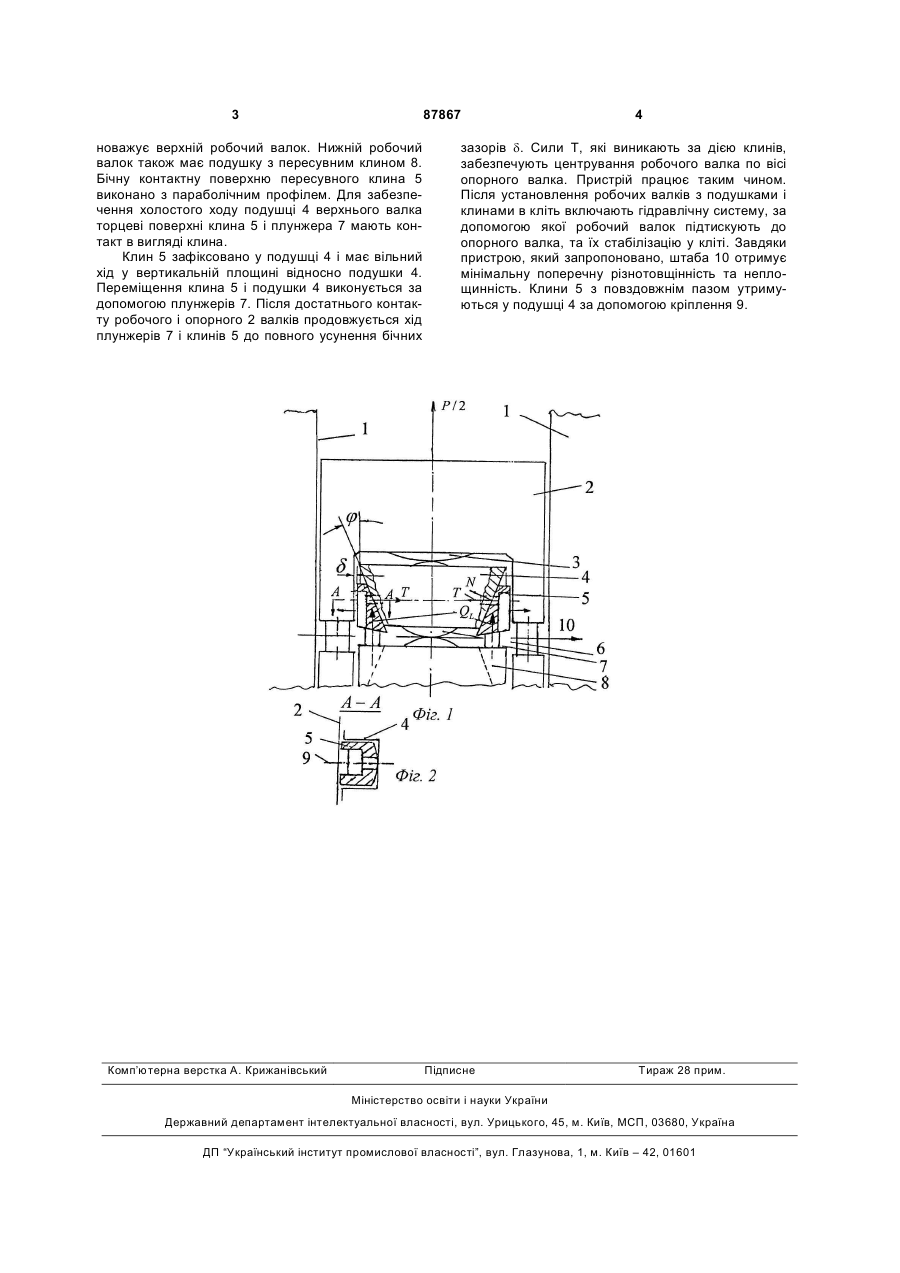

Пристрій горизонтальної установки валків, який містить подушки опорного і робочого валків, плунжери гідравлічних пристроїв, які встановлено у подушці нижнього робочого валка і які контактують з клинами, що встановлені на подушці верхнього робочого валка по обидві сторони від її вертикальної осі, який відрізняється тим, що контактну поверхню кожного пересувного клина виконано з параболічним профілем з опуклістю до верхнього робочого валка. (19) (21) a200702832 (22) 19.03.2007 (24) 25.08.2009 (46) 25.08.2009, Бюл.№ 16, 2009 р. (72) НІКОЛАЄВ ВІКТОР ОЛЕКСАНДРОВИЧ, ПУТНОКІ ОЛЕКСАНДР ЮЛІУСОВИЧ, СІМЕНЕНКО ОЛЕГ ВОЛОДИМИРОВИЧ, НІКОЛЕНКО АНДРІЙ ГЕОРГІЙОВИЧ, МАШКО СЕРГІЙ ВОЛОДИМИРОВИЧ, ТИЛИК ВАСИЛЬ ТРОХИМОВИЧ, МАТЮШЕНКО ДМИТРО ОЛЕКСАНДРОВИЧ (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ЗАПОРІЖСТАЛЬ" (56) UA 4951 U; 15.02.2005 UA 63215 A; 15.01.2004 3 87867 новажує верхній робочий валок. Нижній робочий валок також має подушку з пересувним клином 8. Бічну контактну поверхню пересувного клина 5 виконано з параболічним профілем. Для забезпечення холостого ходу подушці 4 верхнього валка торцеві поверхні клина 5 і плунжера 7 мають контакт в вигляді клина. Клин 5 зафіксовано у подушці 4 і має вільний хід у вертикальній площині відносно подушки 4. Переміщення клина 5 і подушки 4 виконується за допомогою плунжерів 7. Після достатнього контакту робочого і опорного 2 валків продовжується хід плунжерів 7 і клинів 5 до повного усунення бічних Комп’ютерна верстка А. Крижанівський 4 зазорів d. Сили Т, які виникають за дією клинів, забезпечують центрування робочого валка по вісі опорного валка. Пристрій працює таким чином. Після установлення робочих валків з подушками і клинами в кліть включають гідравлічну систему, за допомогою якої робочий валок підтискують до опорного валка, та їх стабілізацію у кліті. Завдяки пристрою, який запропоновано, штаба 10 отримує мінімальну поперечну різнотовщінність та неплощинність. Клини 5 з повздовжнім пазом утримуються у подушці 4 за допомогою кріплення 9. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice of horizontal setting rolls
Автори англійськоюNikolaiev Viktor Oleksandrovych, Putnoki Oleksandr Yuliusovych, Simenenko Oleh Volodymyrovych, Nikolenko Andrii Heorhiiovych, Mashko Serhii Volodymyrovych, Matsko Serhii Volodymyrovych, Tylyk Vasyl Trokhymovych, Matiushenko Dmytro Oleksandrovych
Назва патенту російськоюУстройство горизонтальной установки валков
Автори російськоюНиколаев Виктор Александрович, Путноки Александр Юлиусович, Симененко Олег Владимирович, Николенко Андрей Георгиевич, Машко Сергей Владимирович, Мацко Сергей Владимирович, Тилик Василий Трофимович, Матюшенко Дмитрий Александрович
МПК / Мітки
МПК: B21B 31/00
Мітки: горизонтально, пристрій, валків, установки
Код посилання
<a href="https://ua.patents.su/2-87867-pristrijj-gorizontalno-ustanovki-valkiv.html" target="_blank" rel="follow" title="База патентів України">Пристрій горизонтальної установки валків</a>
Комплект подушок валків кліті кварто
Номер патенту: 4951
Опубліковано: 15.02.2005
Автор: Ніколаєв Віктор Олександрович
МПК: B23B 31/02
Мітки: комплект, валків, подушок, кліті, кварто
Формула / Реферат:
Комплект подушок валків кліті кварто, який включає подушки опорного і робочого валків, плунжери гідравлічних пристроїв, які встановлено у подушці нижнього робочого валка, частини висоти бокової площини контакту подушок робочих і опорних валків виконано з кутом нахилу 3-45°, який відрізняється тим, що подушка робочого валка виконана з двох частин, а сполучення поверхонь має нахил за напрямком обертання робочих валків.
Диск для профілювання валків
Номер патенту: 43234
Опубліковано: 10.08.2009
Автори: Жученко Станіслав Вікторович, Васильєв Олександр Геннадійович, Ніколенко Андрій Георгійович, Ніколаєв Віктор Олександрович
МПК: B23B 5/00
Мітки: диск, валків, профілювання
Формула / Реферат:
Диск для профілювання валків з параболічним профілем твірної, який відрізняється тим, що твірна диска має вигляд параболи 4-6 ступеня.
Подушки робочих валків листового стана
Номер патенту: 4221
Опубліковано: 17.01.2005
Автор: Ніколаєв Віктор Олександрович
МПК: B21B 31/00
Мітки: подушки, робочих, стана, валків, листового
Формула / Реферат:
Подушки робочих валків листового стана, які включають підшипники кочення, плунжери гідравлічних пристроїв, котрі встановлено у подушках нижнього робочого валка, а бокові поверхні подушок робочих валків на частки висоти виконано з нахилом на кут φ = 3-45 град. проти напрямку обертання робочих валків, які відрізняються тим, що подушки робочих валків виконано з двох частин і при цьому складову частину з поверхнею, яка має нахил, переміщують...
Пристрій для осевої установки прокатних валків
Номер патенту: 6038
Опубліковано: 29.12.1994
Автор: Георг Енгель
МПК: B21B 31/16
Мітки: прокатних, пристрій, установки, валків, осевої
Формула / Реферат:
Устройство для осевой установки прокатных валков в клетях для изготовления стальных фасонных профилей, содержащее гидравлические установочные средства с гидроцилиндром двойного действия для по меньшей мере одного из двух валков, механизм регулирования положения гидравлических установочных средств, датчик регистрации фактического осевого положения валка, причем гидравлические установочные средства установлены с возможностью взаимодействия с...
Пристрій для висотної фіксації подушок прокатних валків при перевалці
Номер патенту: 21945
Опубліковано: 10.04.2007
Автори: Литвинов Олександр Васильович, Бобров Анатолій Андрійович, Гордієнко Олександр Володимирович, Панченко Володимир Михайлович
МПК: B21B 31/00
Мітки: висотної, фіксації, прокатних, подушок, перевалці, валків, пристрій
Формула / Реферат:
1. Пристрій для висотної фіксації подушок прокатних валків при перевалці, що включає підпружинені стрижні, які розміщені в наскрізних вертикальних отворах нижніх подушок, розташованих із двох сторін симетрично щодо осі кожної з подушок і виконаних з можливістю взаємодії їхніх верхніх частин з верхніми подушками, який відрізняється тим, що пристрій оснащений упорами, які зчленовані з приводами їх зворотно-поступального переміщення, а кожна...
