Компакт-матеріал для позапічної обробки сталі

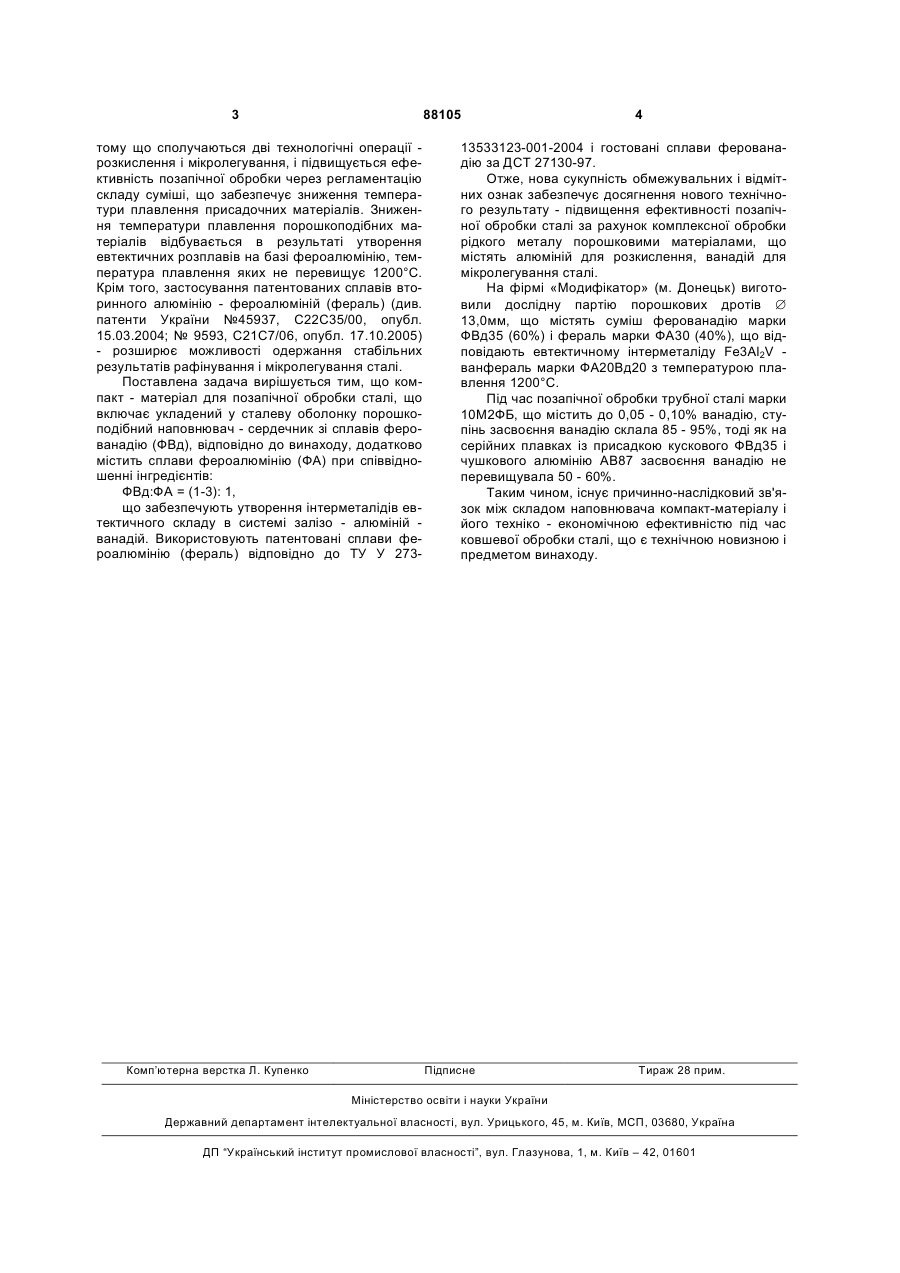

1. Компакт-матеріал для позапічної обробки сталі, що включає укладений у сталеву оболонку порошкоподібний наповнювач-сердечник зі сплавів ферованадію (ФВд), який відрізняється тим, що додатково містить сплави фероалюмінію (ФА) при вмісті вказаних компонентів: ФВд:ФА = (1-3) : 1, які забезпечують утворення інтерметалідів евтектичного складу в системі залізо-алюміній-ванадій. 2. Компакт-матеріал за п. 1, який відрізняється тим, що як сплави фероалюмінію містить фераль марок ФА 30-40, відповідно до ТУУ 273-13533123001-2004. 3. Компакт-матеріал за пп. 1, 2, який відрізняється тим, що як сплави ферованадію містить стандартизовані сплави ферованадію марок ФВд 35-50 за ДСТ 27130-97. UA (21) a200802472 (22) 26.02.2008 (24) 10.09.2009 (46) 10.09.2009, Бюл.№ 17, 2009 р. (72) ПАРЕНЧУК ІГОР ВАЛЕРІЙОВИЧ, БЄЛОВ БОРИС ФЕДОРОВИЧ, ТРОЦАН АНАТОЛІЙ ІВАНОВИЧ, ІВАНОВ СЕРГІЙ МИХАЙЛОВИЧ, ПАРЕНЧУК ВАЛЕРІЙ ВАСИЛЬОВИЧ, ОНІЩУК ВІТАЛІЙ ПРОХОРОВИЧ, ГОРОВИЙ СЕМЕН ЄВГЕНОВИЧ, СЕМЕНЧЕНКО ПЕТРО МИХАЙЛОВИЧ (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "ФІРМА "УНІКОН" (56) UA, 22890, U, 24.04.2007 RU, 2306346, C2, 27.03.2007 RU, 2004599, C1, 15.12.1993 JP, 62077432, A, 09.04.1987 DE, 19916234, A1, 07.09.2000 Дюдкин Д. А., Кисиленко В. В., Онищук В. П., Сочнев Д. А. и др. Технология легирования стали ванадием из порошковой проволоки // Черная металлургия. – 2002. - № 2. - С. 40 – 42 C2 2 (19) 1 3 88105 тому що сполучаються дві технологічні операції розкислення і мікролегування, і підвищується ефективність позапічної обробки через регламентацію складу суміші, що забезпечує зниження температури плавлення присадочних матеріалів. Зниження температури плавлення порошкоподібних матеріалів відбувається в результаті утворення евтектичних розплавів на базі фероалюмінію, температура плавлення яких не перевищує 1200°С. Крім того, застосування патентованих сплавів вторинного алюмінію - фероалюміній (фераль) (див. патенти України №45937, С22С35/00, опубл. 15.03.2004; № 9593, С21С7/06, опубл. 17.10.2005) - розширює можливості одержання стабільних результатів рафінування і мікролегування сталі. Поставлена задача вирішується тим, що компакт - матеріал для позапічної обробки сталі, що включає укладений у сталеву оболонку порошкоподібний наповнювач - сердечник зі сплавів ферованадію (ФВд), відповідно до винаходу, додатково містить сплави фероалюмінію (ФА) при співвідношенні інгредієнтів: ФВд:ФА = (1-3): 1, що забезпечують утворення інтерметалідів евтектичного складу в системі залізо - алюміній ванадій. Використовують патентовані сплави фероалюмінію (фераль) відповідно до ТУ У 273 Комп’ютерна верстка Л. Купенко 4 13533123-001-2004 і гостовані сплави ферованадію за ДСТ 27130-97. Отже, нова сукупність обмежувальних і відмітних ознак забезпечує досягнення нового технічного результату - підвищення ефективності позапічної обробки сталі за рахунок комплексної обробки рідкого металу порошковими матеріалами, що містять алюміній для розкислення, ванадій для мікролегування сталі. На фірмі «Модифікатор» (м. Донецьк) виготовили дослідну партію порошкових дротів Æ 13,0мм, що містять суміш ферованадію марки ФВд35 (60%) і фераль марки ФА30 (40%), що відповідають евтектичному інтерметаліду Fe3Al2V ванфераль марки ФА20Вд20 з температурою плавлення 1200°С. Під час позапічної обробки трубної сталі марки 10М2ФБ, що містить до 0,05 - 0,10% ванадію, ступінь засвоєння ванадію склала 85 - 95%, тоді як на серійних плавках із присадкою кускового ФВд35 і чушкового алюмінію АВ87 засвоєння ванадію не перевищувала 50 - 60%. Таким чином, існує причинно-наслідковий зв'язок між складом наповнювача компакт-матеріалу і його техніко - економічною ефективністю під час ковшевої обробки сталі, що є технічною новизною і предметом винаходу. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
