Внутрішній контур охолодження електричної машини

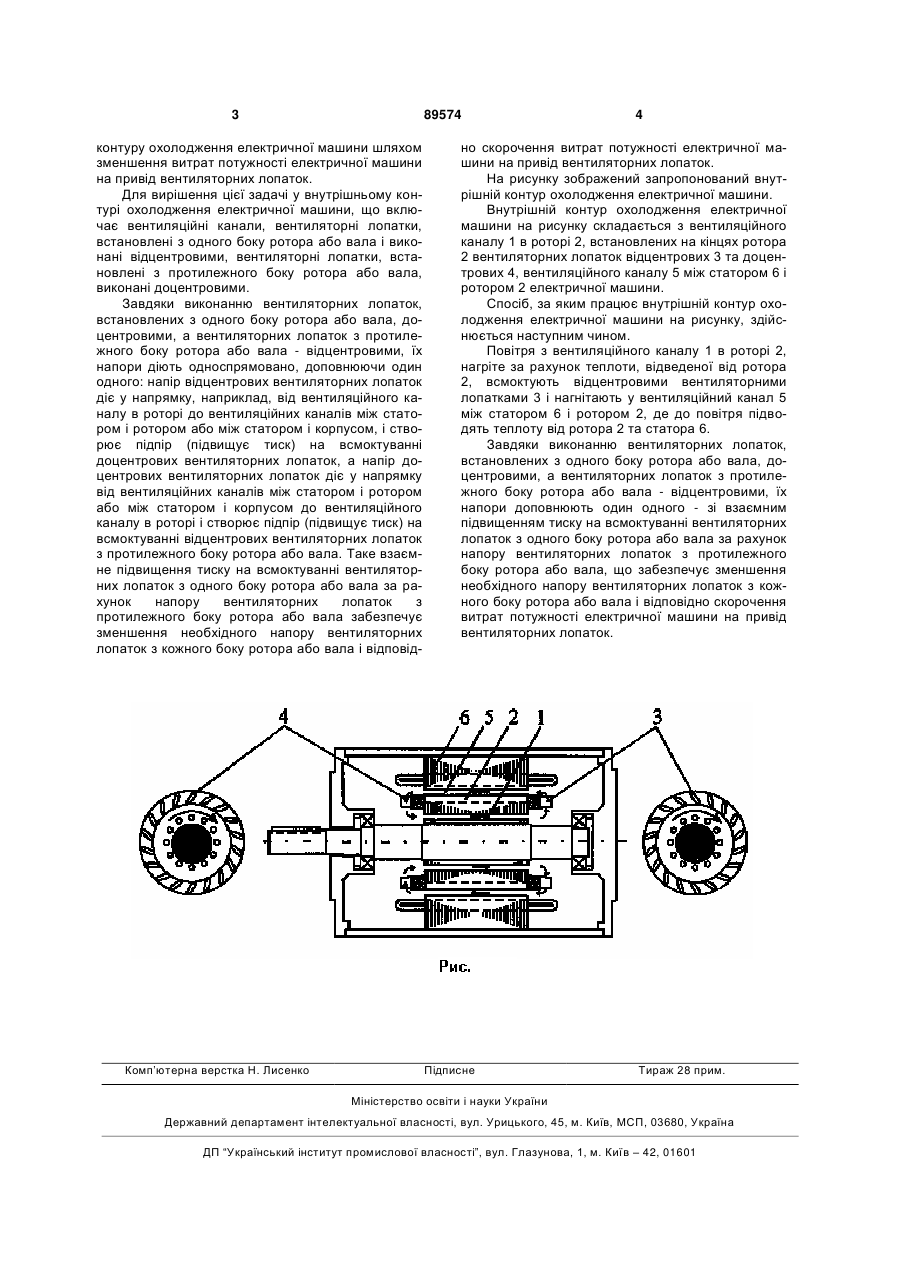

Внутрішній контур охолодження електричної машини, що включає вентиляційні канали, вентиляторні лопатки, встановлені з одного боку ротора або вала і виконані з можливістю створення відцентрового потоку, який відрізняється тим, що вентиляторні лопатки, встановлені з протилежного боку ротора або вала, виконані з можливістю створення потоку, що спрямований в протилежному до останнього напрямку (доцентрового). (19) (21) a200806145 (22) 12.05.2008 (24) 10.02.2010 (46) 10.02.2010, Бюл.№ 3, 2010 р. (72) РАДЧЕНКО АНДРІЙ МИКОЛАЙОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ КОРАБЛЕБУДУВАННЯ ІМЕНІ АДМІРАЛА МАКАРОВА (56) EP 874442 A2, 28.10.1998 GB 390291 A, 06.04.1933 JP 2004312875 A, 04.11.2004 JP 2006180655 A, 06.07.2006 SU 767902 A1, 30.09.1980 SU 817875 A1, 05.04.1981 US 2004/0150270 A1, 05.08.2004 3 89574 контуру охолодження електричної машини шляхом зменшення витрат потужності електричної машини на привід вентиляторних лопаток. Для вирішення цієї задачі у внутрішньому контурі охолодження електричної машини, що включає вентиляційні канали, вентиляторні лопатки, встановлені з одного боку ротора або вала і виконані відцентровими, вентиляторні лопатки, встановлені з протилежного боку ротора або вала, виконані доцентровими. Завдяки виконанню вентиляторних лопаток, встановлених з одного боку ротора або вала, доцентровими, а вентиляторних лопаток з протилежного боку ротора або вала - відцентровими, їх напори діють односпрямовано, доповнюючи один одного: напір відцентрових вентиляторних лопаток діє у напрямку, наприклад, від вентиляційного каналу в роторі до вентиляційних каналів між статором і ротором або між статором і корпусом, і створює підпір (підвищує тиск) на всмоктуванні доцентрових вентиляторних лопаток, а напір доцентрових вентиляторних лопаток діє у напрямку від вентиляційних каналів між статором і ротором або між статором і корпусом до вентиляційного каналу в роторі і створює підпір (підвищує тиск) на всмоктуванні відцентрових вентиляторних лопаток з протилежного боку ротора або вала. Таке взаємне підвищення тиску на всмоктуванні вентиляторних лопаток з одного боку ротора або вала за рахунок напору вентиляторних лопаток з протилежного боку ротора або вала забезпечує зменшення необхідного напору вентиляторних лопаток з кожного боку ротора або вала і відповід Комп’ютерна верстка Н. Лиcенко 4 но скорочення витрат потужності електричної машини на привід вентиляторних лопаток. На рисунку зображений запропонований внутрішній контур охолодження електричної машини. Внутрішній контур охолодження електричної машини на рисунку складається з вентиляційного каналу 1 в роторі 2, встановлених на кінцях ротора 2 вентиляторних лопаток відцентрових 3 та доцентрових 4, вентиляційного каналу 5 між статором 6 і ротором 2 електричної машини. Спосіб, за яким працює внутрішній контур охолодження електричної машини на рисунку, здійснюється наступним чином. Повітря з вентиляційного каналу 1 в роторі 2, нагріте за рахунок теплоти, відведеної від ротора 2, всмоктують відцентровими вентиляторними лопатками 3 і нагнітають у вентиляційний канал 5 між статором 6 і ротором 2, де до повітря підводять теплоту від ротора 2 та статора 6. Завдяки виконанню вентиляторних лопаток, встановлених з одного боку ротора або вала, доцентровими, а вентиляторних лопаток з протилежного боку ротора або вала - відцентровими, їх напори доповнюють один одного - зі взаємним підвищенням тиску на всмоктуванні вентиляторних лопаток з одного боку ротора або вала за рахунок напору вентиляторних лопаток з протилежного боку ротора або вала, що забезпечує зменшення необхідного напору вентиляторних лопаток з кожного боку ротора або вала і відповідно скорочення витрат потужності електричної машини на привід вентиляторних лопаток. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
