Пристрій активного блискавкозахисту

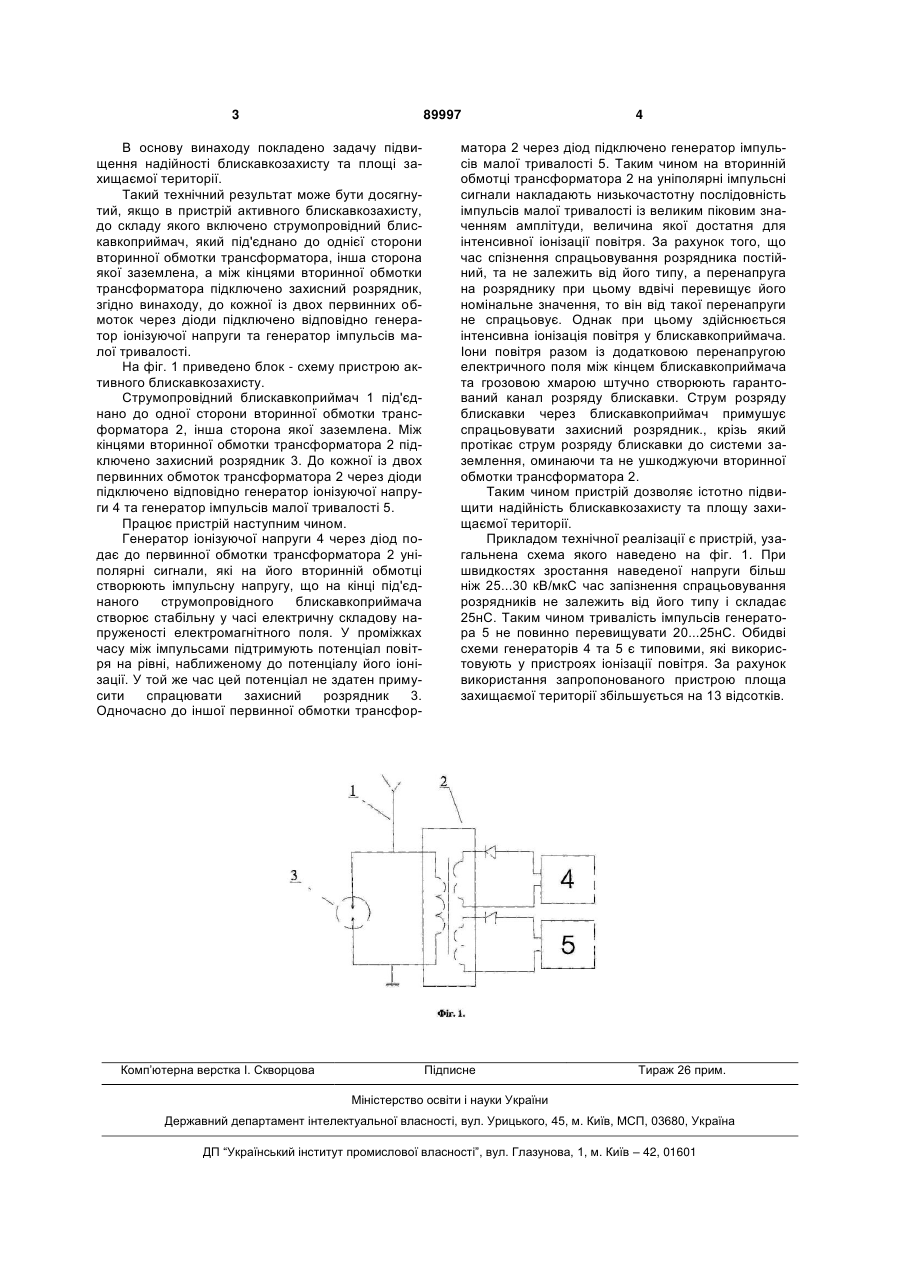

Пристрій активного блискавкозахисту, який включає струмопровідний блискавкоприймач, що під'єднано до одної сторони вторинної обмотки трансформатора, інша сторона якої заземлена, між кінцями вторинної обмотки трансформатора підключено захисний розрядник, який відрізняється тим, що трансформатор має дві первинних обмотки, до кожної із яких через діоди підключено відповідно генератор іонізуючої напруги та генератор імпульсів малої тривалості. (19) (21) a200800032 (22) 02.01.2008 (24) 25.03.2010 (46) 25.03.2010, Бюл.№ 6, 2010 р. (72) ЛОГВИНЕНКО МИКОЛА ФЕДОРОВИЧ, ПЄВНЄВ ВОЛОДИМИР ЯКОВЛЕВИЧ, СЕРКОВ ОЛЕКСАНДР АНАТОЛІЙОВИЧ, ТОЛКАЧОВ МАКСИМ ЮРІЇВИЧ, ЧУРЮМОВ ГЕННАДІЙ ІВАНОВИЧ (73) ХАРКІВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ РАДІОЕЛЕКТРОНІКИ (56) RU 2277744, H02H 3/22, H02G 13/00, 10.06.2006 EP 1755204, H01T 23/00, 19/00, 21.02.2007 3 89997 В основу винаходу покладено задачу підвищення надійності блискавкозахисту та площі захищаємої території. Такий технічний результат може бути досягнутий, якщо в пристрій активного блискавкозахисту, до складу якого включено струмопровідний блискавкоприймач, який під'єднано до однієї сторони вторинної обмотки трансформатора, інша сторона якої заземлена, а між кінцями вторинної обмотки трансформатора підключено захисний розрядник, згідно винаходу, до кожної із двох первинних обмоток через діоди підключено відповідно генератор іонізуючої напруги та генератор імпульсів малої тривалості. На фіг. 1 приведено блок - схему пристрою активного блискавкозахисту. Струмопровідний блискавкоприймач 1 під'єднано до одної сторони вторинної обмотки трансформатора 2, інша сторона якої заземлена. Між кінцями вторинної обмотки трансформатора 2 підключено захисний розрядник 3. До кожної із двох первинних обмоток трансформатора 2 через діоди підключено відповідно генератор іонізуючої напруги 4 та генератор імпульсів малої тривалості 5. Працює пристрій наступним чином. Генератор іонізуючої напруги 4 через діод подає до первинної обмотки трансформатора 2 уніполярні сигнали, які на його вторинній обмотці створюють імпульсну напругу, що на кінці під'єднаного струмопровідного блискавкоприймача створює стабільну у часі електричну складову напруженості електромагнітного поля. У проміжках часу між імпульсами підтримують потенціал повітря на рівні, наближеному до потенціалу його іонізації. У той же час цей потенціал не здатен примусити спрацювати захисний розрядник 3. Одночасно до іншої первинної обмотки трансфор Комп’ютерна верстка І. Скворцова 4 матора 2 через діод підключено генератор імпульсів малої тривалості 5. Таким чином на вторинній обмотці трансформатора 2 на уніполярні імпульсні сигнали накладають низькочастотну послідовність імпульсів малої тривалості із великим піковим значенням амплітуди, величина якої достатня для інтенсивної іонізації повітря. За рахунок того, що час спізнення спрацьовування розрядника постійний, та не залежить від його типу, а перенапруга на розряднику при цьому вдвічі перевищує його номінальне значення, то він від такої перенапруги не спрацьовує. Однак при цьому здійснюється інтенсивна іонізація повітря у блискавкоприймача. Іони повітря разом із додатковою перенапругою електричного поля між кінцем блискавкоприймача та грозовою хмарою штучно створюють гарантований канал розряду блискавки. Струм розряду блискавки через блискавкоприймач примушує спрацьовувати захисний розрядник., крізь який протікає струм розряду блискавки до системи заземлення, оминаючи та не ушкоджуючи вторинної обмотки трансформатора 2. Таким чином пристрій дозволяє істотно підвищити надійність блискавкозахисту та площу захищаємої території. Прикладом технічної реалізації є пристрій, узагальнена схема якого наведено на фіг. 1. При швидкостях зростання наведеної напруги більш ніж 25...30 кВ/мкС час запізнення спрацьовування розрядників не залежить від його типу і складає 25нС. Таким чином тривалість імпульсів генератора 5 не повинно перевищувати 20...25нС. Обидві схеми генераторів 4 та 5 є типовими, які використовують у пристроях іонізації повітря. За рахунок використання запропонованого пристрою площа захищаємої території збільшується на 13 відсотків. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
