Прес-форма для рівноканального кутового пресування

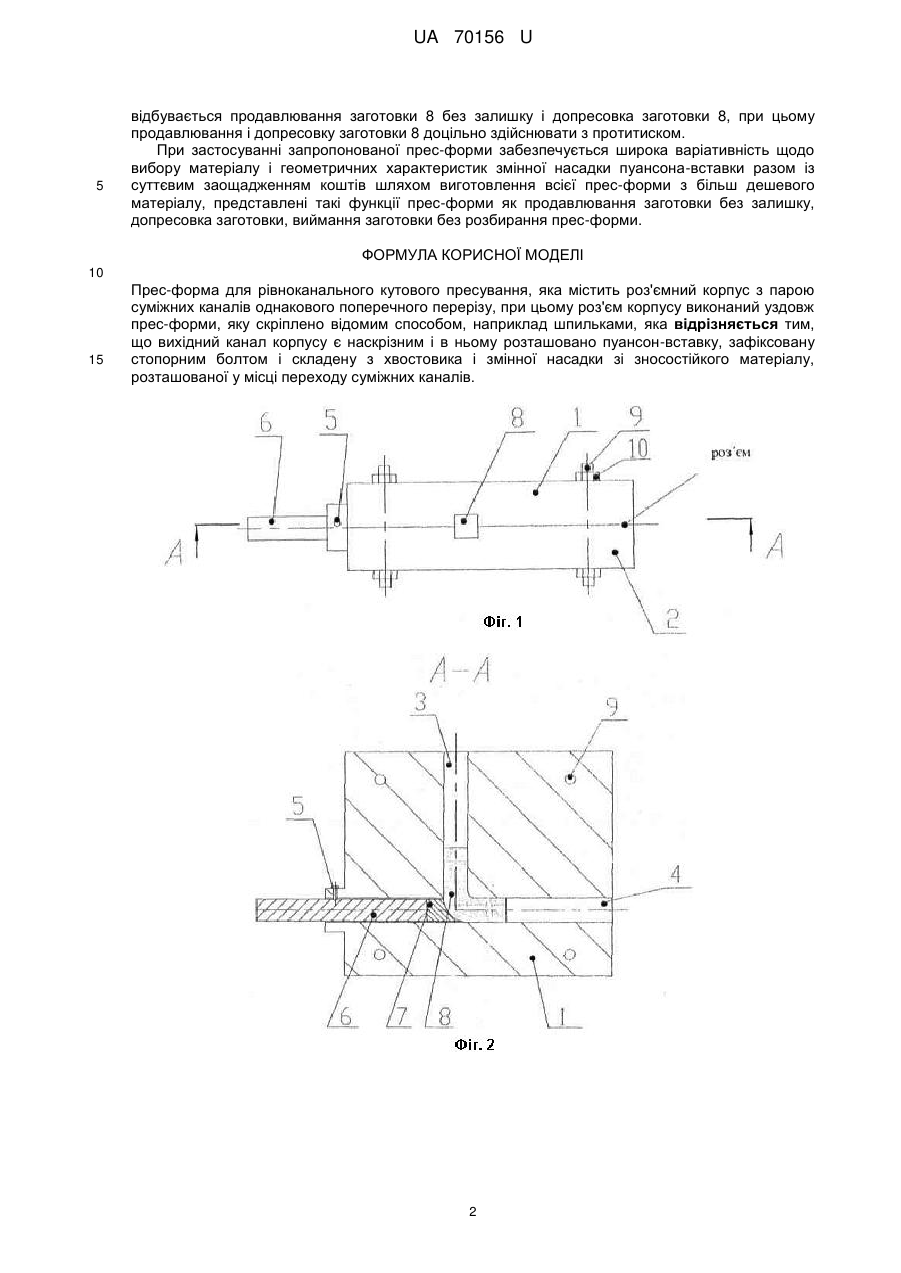

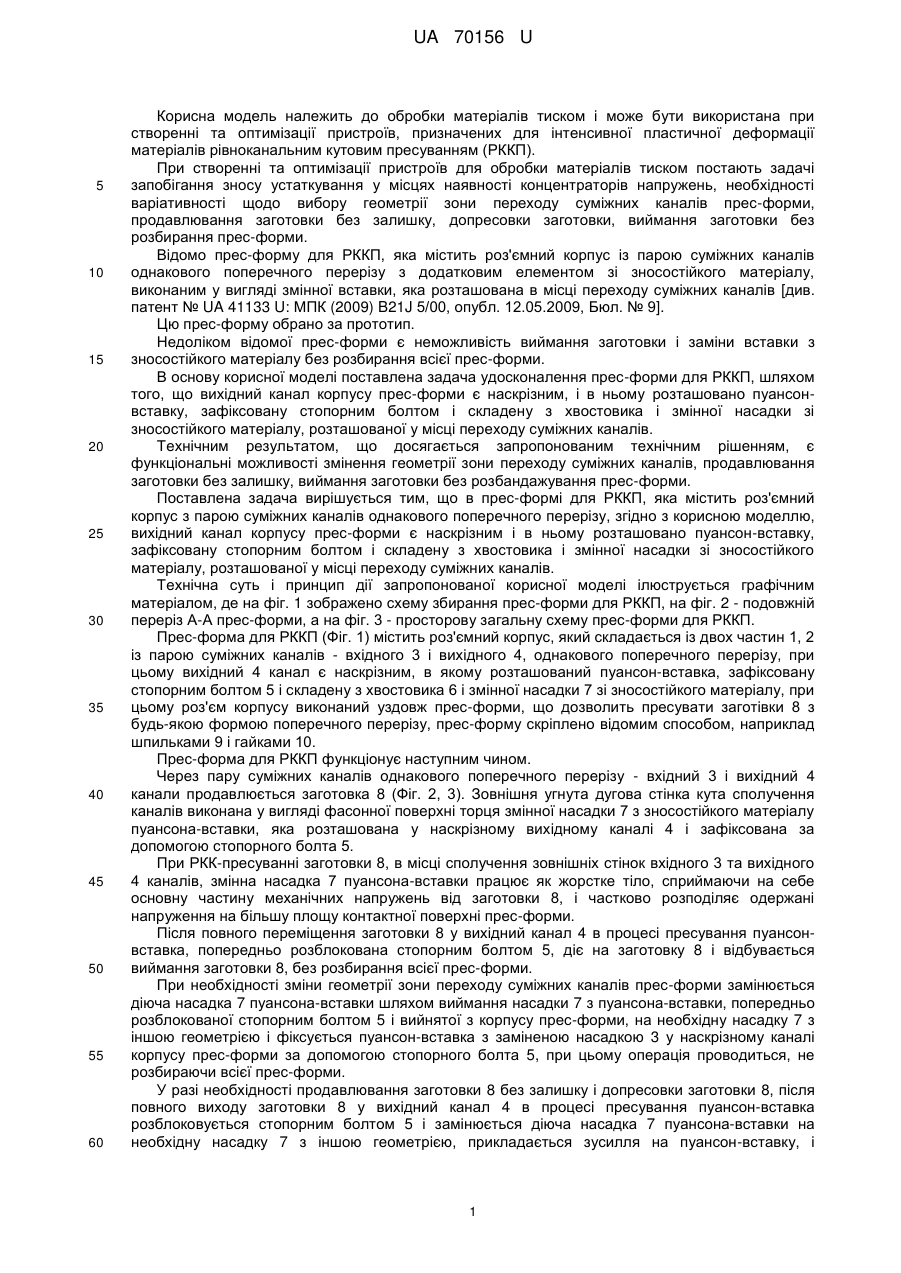

Реферат: UA 70156 U UA 70156 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до обробки матеріалів тиском і може бути використана при створенні та оптимізації пристроїв, призначених для інтенсивної пластичної деформації матеріалів рівноканальним кутовим пресуванням (РККП). При створенні та оптимізації пристроїв для обробки матеріалів тиском постають задачі запобігання зносу устаткування у місцях наявності концентраторів напружень, необхідності варіативності щодо вибору геометрії зони переходу суміжних каналів прес-форми, продавлювання заготовки без залишку, допресовки заготовки, виймання заготовки без розбирання прес-форми. Відомо прес-форму для РККП, яка містить роз'ємний корпус із парою суміжних каналів однакового поперечного перерізу з додатковим елементом зі зносостійкого матеріалу, виконаним у вигляді змінної вставки, яка розташована в місці переходу суміжних каналів [див. патент № UA 41133 U: МПК (2009) B21J 5/00, опубл. 12.05.2009, Бюл. № 9]. Цю прес-форму обрано за прототип. Недоліком відомої прес-форми є неможливість виймання заготовки і заміни вставки з зносостійкого матеріалу без розбирання всієї прес-форми. В основу корисної моделі поставлена задача удосконалення прес-форми для РККП, шляхом того, що вихідний канал корпусу прес-форми є наскрізним, і в ньому розташовано пуансонвставку, зафіксовану стопорним болтом і складену з хвостовика і змінної насадки зі зносостійкого матеріалу, розташованої у місці переходу суміжних каналів. Технічним результатом, що досягається запропонованим технічним рішенням, є функціональні можливості змінення геометрії зони переходу суміжних каналів, продавлювання заготовки без залишку, виймання заготовки без розбандажування прес-форми. Поставлена задача вирішується тим, що в прес-формі для РККП, яка містить роз'ємний корпус з парою суміжних каналів однакового поперечного перерізу, згідно з корисною моделлю, вихідний канал корпусу прес-форми є наскрізним і в ньому розташовано пуансон-вставку, зафіксовану стопорним болтом і складену з хвостовика і змінної насадки зі зносостійкого матеріалу, розташованої у місці переходу суміжних каналів. Технічна суть і принцип дії запропонованої корисної моделі ілюструється графічним матеріалом, де на фіг. 1 зображено схему збирання прес-форми для РККП, на фіг. 2 - подовжній переріз А-А прес-форми, а на фіг. 3 - просторову загальну схему прес-форми для РККП. Прес-форма для РККП (Фіг. 1) містить роз'ємний корпус, який складається із двох частин 1, 2 із парою суміжних каналів - вхідного 3 і вихідного 4, однакового поперечного перерізу, при цьому вихідний 4 канал є наскрізним, в якому розташований пуансон-вставка, зафіксовану стопорним болтом 5 і складену з хвостовика 6 і змінної насадки 7 зі зносостійкого матеріалу, при цьому роз'єм корпусу виконаний уздовж прес-форми, що дозволить пресувати заготівки 8 з будь-якою формою поперечного перерізу, прес-форму скріплено відомим способом, наприклад шпильками 9 і гайками 10. Прес-форма для РККП функціонує наступним чином. Через пару суміжних каналів однакового поперечного перерізу - вхідний 3 і вихідний 4 канали продавлюється заготовка 8 (Фіг. 2, 3). Зовнішня угнута дугова стінка кута сполучення каналів виконана у вигляді фасонної поверхні торця змінної насадки 7 з зносостійкого матеріалу пуансона-вставки, яка розташована у наскрізному вихідному каналі 4 і зафіксована за допомогою стопорного болта 5. При РКК-пресуванні заготовки 8, в місці сполучення зовнішніх стінок вхідного 3 та вихідного 4 каналів, змінна насадка 7 пуансона-вставки працює як жорстке тіло, сприймаючи на себе основну частину механічних напружень від заготовки 8, і частково розподіляє одержані напруження на більшу площу контактної поверхні прес-форми. Після повного переміщення заготовки 8 у вихідний канал 4 в процесі пресування пуансонвставка, попередньо розблокована стопорним болтом 5, діє на заготовку 8 і відбувається виймання заготовки 8, без розбирання всієї прес-форми. При необхідності зміни геометрії зони переходу суміжних каналів прес-форми замінюється діюча насадка 7 пуансона-вставки шляхом виймання насадки 7 з пуансона-вставки, попередньо розблокованої стопорним болтом 5 і вийнятої з корпусу прес-форми, на необхідну насадку 7 з іншою геометрією і фіксується пуансон-вставка з заміненою насадкою 3 у наскрізному каналі корпусу прес-форми за допомогою стопорного болта 5, при цьому операція проводиться, не розбираючи всієї прес-форми. У разі необхідності продавлювання заготовки 8 без залишку і допресовки заготовки 8, після повного виходу заготовки 8 у вихідний канал 4 в процесі пресування пуансон-вставка розблоковується стопорним болтом 5 і замінюється діюча насадка 7 пуансона-вставки на необхідну насадку 7 з іншою геометрією, прикладається зусилля на пуансон-вставку, і 1 UA 70156 U 5 відбувається продавлювання заготовки 8 без залишку і допресовка заготовки 8, при цьому продавлювання і допресовку заготовки 8 доцільно здійснювати з протитиском. При застосуванні запропонованої прес-форми забезпечується широка варіативність щодо вибору матеріалу і геометричних характеристик змінної насадки пуансона-вставки разом із суттєвим заощадженням коштів шляхом виготовлення всієї прес-форми з більш дешевого матеріалу, представлені такі функції прес-форми як продавлювання заготовки без залишку, допресовка заготовки, виймання заготовки без розбирання прес-форми. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Прес-форма для рівноканального кутового пресування, яка містить роз'ємний корпус з парою суміжних каналів однакового поперечного перерізу, при цьому роз'єм корпусу виконаний уздовж прес-форми, яку скріплено відомим способом, наприклад шпильками, яка відрізняється тим, що вихідний канал корпусу є наскрізним і в ньому розташовано пуансон-вставку, зафіксовану стопорним болтом і складену з хвостовика і змінної насадки зі зносостійкого матеріалу, розташованої у місці переходу суміжних каналів. 2 UA 70156 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
