Пристрій для обмолоту обчесаної зернової купи

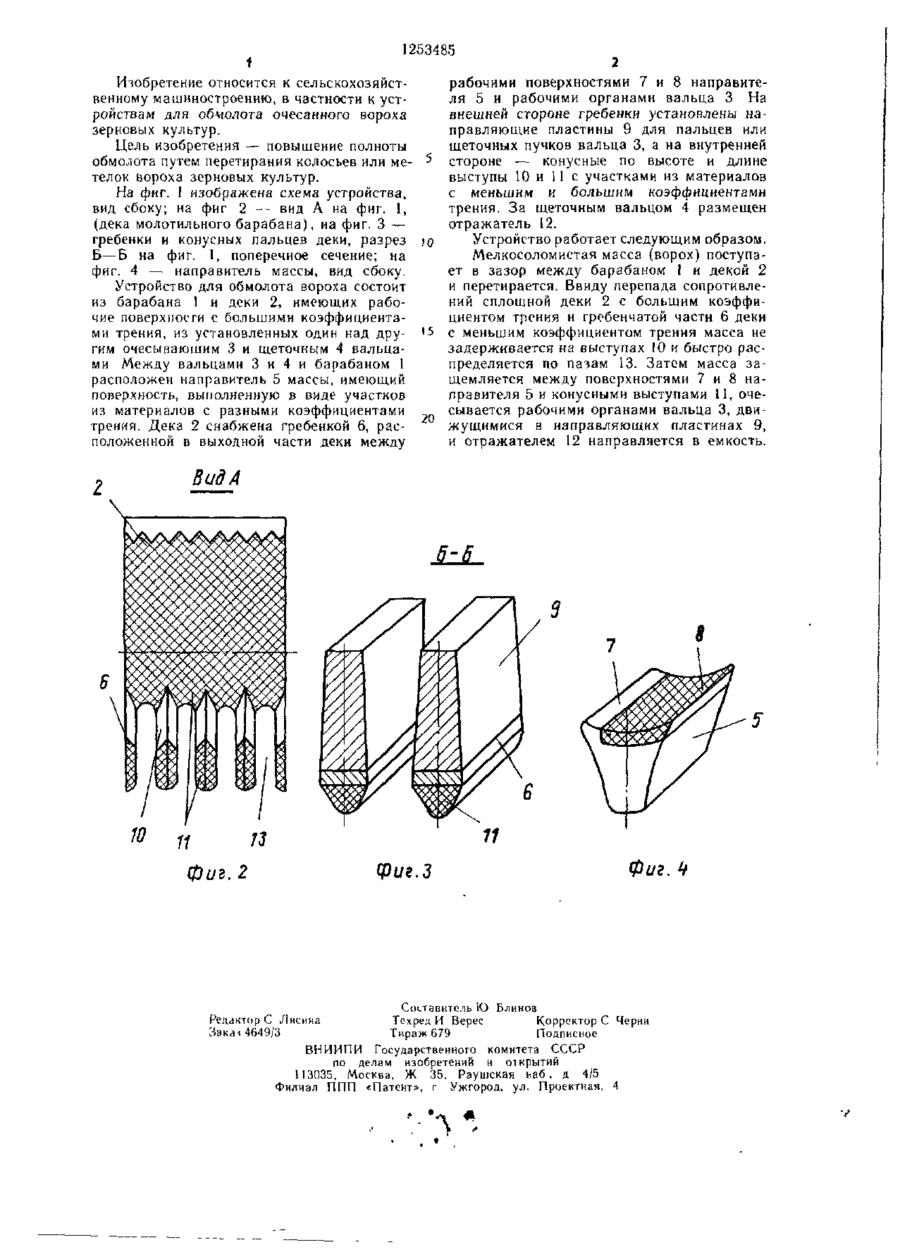

1. УСТРОЙСТВО ДЛЯ ОБМОЛОТА ОЧЕСАННОГО ЗЕРНОВОГО ВОРОХА, состоящее из основного барабана, деки, двух вальцов, отличающееся тем, что, с целью повышения полноты обмолота, дека выполнена сплошной и снабжена в выходной части гребенкой, при этом вальцы установлены один над другим по обе стороны гребенки, а между гребенкой и барабаном размещен маправитель. 2. Устройство по п. 1, отличающееся тем, что на внешней стороне гребенки установлены направляющие пластины, а на внутренней — конусные по высоте и длине выступы. 3. Устройство по п. 1, отличающееся гем, что выступы гребенки и поверхность направителя выполнены в виде участков из ма • териалов с разными коэффициентами трения. л С/) СП СО СП фиг, 1 f 1253485 Изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам для обмолота очесанного вороха зерновых культур. Цель изобретения — повышение полноты обмолота путем перетирания колосьев или метелок вороха зерновых культур. На фиг. 1 изображена схема устройства, вид сбоку; на фиг 2 -- вид А на фиг. 1, (дека молотильного барабана), на фиг. 3 — гребенки и конусных пальцев деки, разрез W Б—Б на фиг. 1, поперечное сечение; на фиг. 4 — направитель массы, вид сбоку. Устройство для обмолота вороха состоит из барабана 1 и деки 2, имеющих рабочие поверхности с большими коэффициентами трения, из установленных один над дру- '5 гим очесывающим 3 и щеточным 4 вальцами Между вальцами 3 и 4 и барабаном 1 расположен направитель 5 массы, имеющий поверхность, выполненную в виде участков из материалов с разными коэффициентами трения. Дека 2 снабжена гребенкой 6, рас- 20 положенной в выходной части деки между рабочими поверхностями 7 и 8 направителя 5 и рабочими органами вальца 3 На внешней стороне гребенки установлены направляющие пластины 9 для пальцев или щеточных пучков вальца 3, а на внутренней стороне — конусные по высоте и длине выступы 10 и 1 1 с участками из материалов с меньшим и большим коэффициентами трения. За щеточным вальцом 4 размещен отражатель 12. Устройство работает следующим образом. Мелкосоломистая масса (ворох) поступает в зазор между барабаном 1 и декой 2 и перетирается. Ввиду перепада сопротивлений сплошной деки 2 с большим коэффициентом трения и гребенчатой части 6 деки с меньшим коэффициентом трения масса не задерживается на выступах 10 и быстро распределяется по пазам 13. Затем масса защемляется между поверхностями 7 и 8 направителя 5 и конусными выступами 11, очесывается рабочими органами вальца 3, движущимися в направляющих пластинах 9, и отражателем 12 направляется в емкость. Вид А 6-6 11 фиг.З Фиг. Составитель 1О Блинов РедакторС Лисина Техред И Верес Корректор С Черни Закл*4649/3 Тираж 679 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж 35, Раушская иаб , д 4/5 Филиал ППП «Патент», г Ужгород, ул. Проектная, 4
