Настроюваний фільтр високих частот
Формула / Реферат
Настроюваний фільтр високих частот, заснований на моделюванні реакції фільтра з операторною дробово-раціональною передавальною функцією
,
де
- операторна дробово-раціональна передавальна функція,
- оператор Лапласа,
- порядок фільтра,
- нижня гранична частота, що містить компаратор, суматор і елемент затримки сигналу, який відрізняється тим, що введені n послідовно включені квантувачі, кожний з яких містить компаратор, з'єднаний з помножувачем, другий вхід якого з'єднаний з блоком еталонів, а вихід з'єднаний з першим входом суматора, вихід якого під'єднаний через зворотний зв'язок з блоком затримки на другий вхід суматора, та вихід блока затримки з'єднаний з інверсним входом компаратора, вихід суматора з'єднаний з входом інвертора, лінійний вхід якого з'єднаний з лінійним входом компаратора та з входом кантувача, а вихід інвертора є виходом кантувача.
Текст

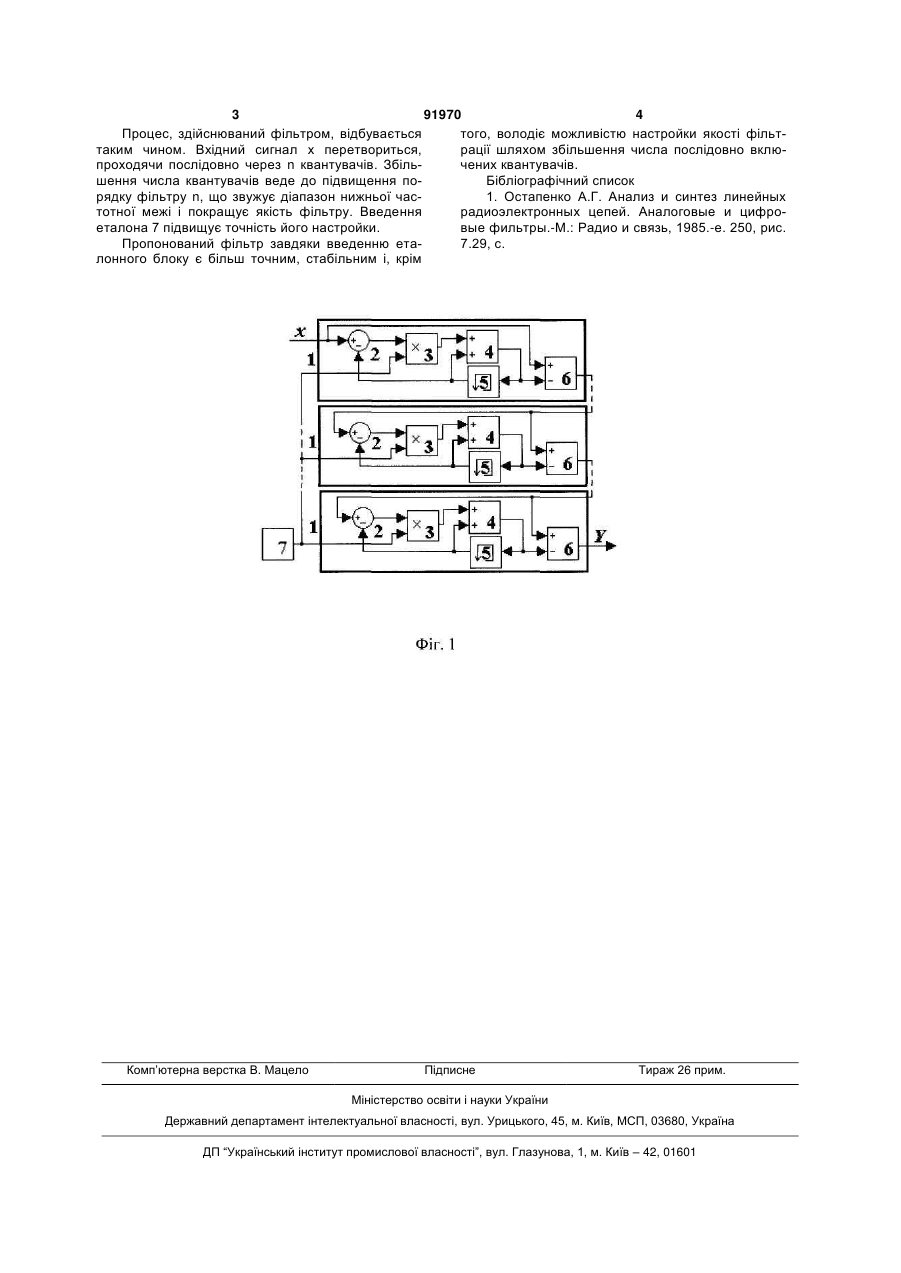

Настроюваний фільтр високих частот, заснований на моделюванні реакції фільтра з операторною дробово-раціональною передавальною функцією 2 3 91970 4 Процес, здійснюваний фільтром, відбувається того, володіє можливістю настройки якості фільттаким чином. Вхідний сигнал х перетвориться, рації шляхом збільшення числа послідовно вклюпроходячи послідовно через n квантувачів. Збільчених квантувачів. шення числа квантувачів веде до підвищення поБібліографічний список рядку фільтру n, що звужує діапазон нижньої час1. Остапенко А.Г. Анализ и синтез линейных тотної межі і покращує якість фільтру. Введення радиоэлектронных цепей. Аналоговые и цифроеталона 7 підвищує точність його настройки. вые фильтры.-М.: Радио и связь, 1985.-е. 250, рис. Пропонований фільтр завдяки введенню ета7.29, с. лонного блоку є більш точним, стабільним і, крім Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTurnable high-pass filter
Автори англійськоюDolhin Volodymyr Prohorovych
Назва патенту російськоюПерестраиваемый фильтр верхних частот
Автори російськоюДолгин Владимир Прохорович
МПК / Мітки
МПК: H03J 3/00, H03H 17/04
Мітки: настроюваний, фільтр, високих, частот
