Катодний вузол безрозжарювального магнетрона
Номер патенту: 93007
Опубліковано: 27.12.2010
Автори: Грицунов Олександр Валентинович, Копоть Михаил Андреевич
Формула / Реферат
Катодний вузол безрозжарювального магнетрона, до складу якого входить автоемісійний катод, розташований щонайменше з однієї сторони на ізоляторах у торці основного холодного вторинно-емісійного катода, який відрізняється тим, що автоемісійний катод розміщений навпроти вторинно-емісійного катода так, що його торці виконують роль фокусуючих екранів і на поверхні, що звернена до вторинно-емісійного катода, є щонайменше одне вістря.
Текст

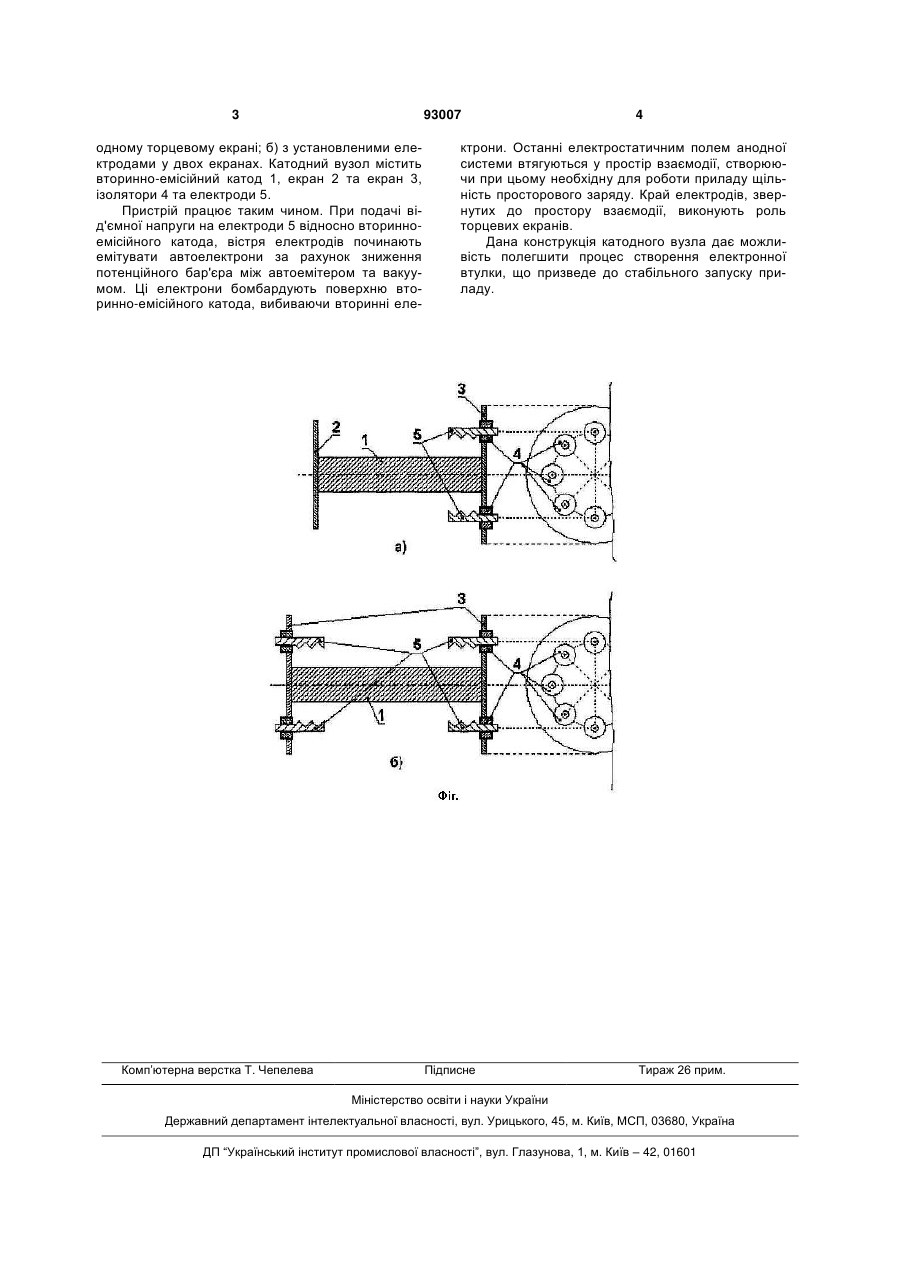

Катодний вузол безрозжарювального магнетрона, до складу якого входить автоемісійний катод, розташований щонайменше з однієї сторони на ізоляторах у торці основного холодного вторинно-емісійного катода, який відрізняється тим, що автоемісійний катод розміщений навпроти вторинно-емісійного катода так, що його торці виконують роль фокусуючих екранів і на поверхні, що звернена до вторинно-емісійного катода, є щонайменше одне вістря. (19) (21) a200900900 (22) 06.02.2009 (24) 27.12.2010 (46) 27.12.2010, Бюл.№ 24, 2010 р. (72) КОПОТЬ МИХАИЛ АНДРЕЕВИЧ, ГРИЦУНОВ ОЛЕКСАНДР ВАЛЕНТИНОВИЧ (73) ХАРКІВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ РАДІОЕЛЕКТРОНІКИ (56) RU 2051439 C1; 27.12.1995 RU 2115193 C1; 10.07.1998 UA 83566 C2; 25.07.2008 UA 30647 U; 11.03.2008 SU 320852; 09.11.1972 RU 2136076; 27.08.1999 3 93007 одному торцевому екрані; б) з установленими електродами у двох екранах. Катодний вузол містить вторинно-емісійний катод 1, екран 2 та екран 3, ізолятори 4 та електроди 5. Пристрій працює таким чином. При подачі від'ємної напруги на електроди 5 відносно вторинноемісійного катода, вістря електродів починають емітувати автоелектрони за рахунок зниження потенційного бар'єра між автоемітером та вакуумом. Ці електрони бомбардують поверхню вторинно-емісійного катода, вибиваючи вторинні еле Комп’ютерна верстка Т. Чепелева 4 ктрони. Останні електростатичним полем анодної системи втягуються у простір взаємодії, створюючи при цьому необхідну для роботи приладу щільність просторового заряду. Край електродів, звернутих до простору взаємодії, виконують роль торцевих екранів. Дана конструкція катодного вузла дає можливість полегшити процес створення електронної втулки, що призведе до стабільного запуску приладу. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCathode assembly for a filamentless magnetron
Автори англійськоюKopot Mykhail Andreevych, Hrytzunov Oleksandr Valentynovych
Назва патенту російськоюКатодный узел безнакального магнетрона
Автори російськоюКопоть Михаил Андреевич, Грицунов Олександр Валентинович
МПК / Мітки
МПК: H01J 25/00, H01J 23/02
