Вогнетривка бетонна суміш

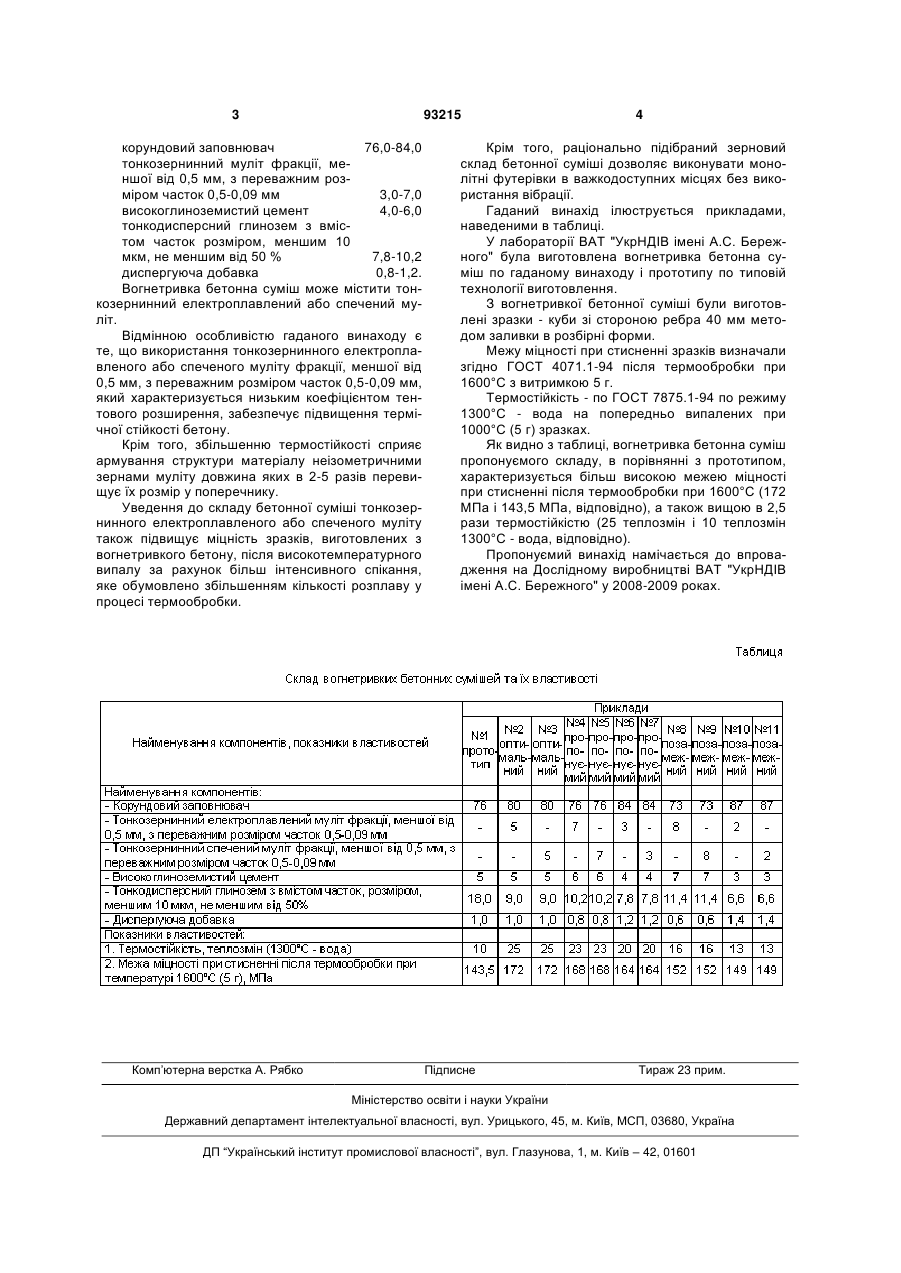

1. Вогнетривка бетонна суміш, що містить корундовий заповнювач, високоглиноземистий цемент, тонкодисперсний глинозем з вмістом часток, розміром, меншим 10 мкм, не менше ніж 50 % і диспергуючу добавку, яка відрізняється тим, що вона додатково містить тонкозернинний муліт фракції, меншої від 0,5 мм, з переважним розміром часток 0,5-0,09 мм, при наступному співвідношенні компонентів, мас. %: корундовий заповнювач 76,0-84,0 тонкозернинний муліт 3,0-7,0 високоглиноземистий цемент 4,0-6,0 тонкодисперсний глинозем 7,8-10,2 диспергуюча добавка 0,8-1,2. 2. Суміш за п. 1, яка відрізняється тим, що містить тонкозернинний електроплавлений муліт. 3. Суміш за п. 1, яка відрізняється тим, що містить тонкозернинний спечений муліт. Винахід відноситься до вогнетривкої промисловості і може бути використаний для виробництва вогнетривкого бетону, призначеного для виготовлення монолітних футерівок теплових агрегатів, наприклад, елементів футерівки сталерозливних ковшів, металоприймачів та ін. Відома корундова гідравлічно твердіюча маса, яка вміщу с корундовий заповнювач та високоглиноземистий цемент (Н.Н. Соколов, P.M. Шумейко, П.Д. Орехов "Корундовые гидравлически твердеющие массы для установок вакуумирования стали", Огнеупоры, 1984, №1, с.5-7). Недоліками зазначеної корундової гідравлічно твердіючої маси є низькі механічна міцність та термостійкість. Найбільш близькою до гаданого винаходу по технічній сутності та досягаємому результату є вогнетривка бетонна суміш, котра вміщує, мас. %: корундовий заповнювач (76), високоглиноземистий цемент (5), тонкодисперсний глинозем з вмістом часток, розміром, меншим 10 мкм, не меншим від 50 % (18) і диспергуючу добавку (1) (патент України №71042, 7 С04В 35/66, 35/10, 28/06, 15.11.2004, Бюл. № 11, 2004р.). Проте і ця вогнетривка бетонна суміш характеризується недостатньо високою мідні с тю після високотемпературної обробки (143,5 МПа) та пониженою термостійкістю (10 теплозмін 1300°С вода). У основу винаходу поставлена вдача створення вогнетривкої бетонної суміші, в якій додаткове уведення тонкозернинного електроплавленого або спеченого муліту фракції, меншої від 0,5 мм, з переважним розміром часток 0,5-0,09 мм забезпечує підвищення міцності бетону після високотемпературної обробки та його термостійкості, що у свою чергу підвищує стійкість футерівок теплових агрегатів. Поставлена задача вирішується тим, що: Вогнетривка бетонна суміш, яка вмішує корундовий заповнювач, високоглиноземистий цемент, тонкодисперсний глинозем з вмістом часток, розміром, меншим 10 мкм, не меншим від 50 % і диспергуючу добавку, згідно винаходу, додатково містить тонкозернинний муліт фракції, меншої від 0,5 мм, з переважним розміром часток 0,5-0,09 мм, при наступному співвідношенні компонентів, мас. %: (19) UA (11) 93215 (13) C2 (21) a200806195 (22) 12.05.2008 (24) 25.01.2011 (46) 25.01.2011, Бюл.№ 2, 2011 р. (72) ПРИМАЧЕНКО ВОЛОДИМИР ВАСИЛЬОВИЧ, МАРТИНЕНКО ВАЛЕРІЙ ВЛАДЛЕНОВИЧ, БАБКІНА ЛІНА ОЛЕКСІЇВНА, ХОНЧИК ІННА ВОЛОДИМИРІВНА, БЕРЕЖНИЙ МАКСИМ ОЛЕКСАНДРОВИЧ, НІКУЛІНА ЛЮДМИЛА МИКОЛАЇВНА, ЗІНЧЕНКО ВАЛЕНТИНА ЛЕОНІДІВНА (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "УКРАЇНСЬКИЙ НАУКОВО-ДОСЛІДНИЙ ІНСТИТУТ ВОГНЕТРИВІВ ІМЕНІ А.С. БЕРЕЖНОГО" (56) UA 68439 C2 16.08.2004 UA 75408 C2 17.04.2006 SU 1719363 A1 15.03.1992 RU 94044462 A1 27.06.1996 RU 2055054 C1 27.02.1996 JP 2004131310 A 30.04.2004 3 93215 корундовий заповнювач 76,0-84,0 тонкозернинний муліт фракції, меншої від 0,5 мм, з переважним розміром часток 0,5-0,09 мм 3,0-7,0 високоглиноземистий цемент 4,0-6,0 тонкодисперсний глинозем з вмістом часток розміром, меншим 10 мкм, не меншим від 50 % 7,8-10,2 диспергуюча добавка 0,8-1,2. Вогнетривка бетонна суміш може містити тонкозернинний електроплавлений або спечений муліт. Відмінною особливістю гаданого винаходу є те, що використання тонкозернинного електроплавленого або спеченого муліту фракції, меншої від 0,5 мм, з переважним розміром часток 0,5-0,09 мм, який характеризується низьким коефіцієнтом тентового розширення, забезпечує підвищення термічної стійкості бетону. Крім того, збільшенню термостійкості сприяє армування структури матеріалу неізометричними зернами муліту довжина яких в 2-5 разів перевищує їх розмір у поперечнику. Уведення до складу бетонної суміші тонкозернинного електроплавленого або спеченого муліту також підвищує міцність зразків, виготовлених з вогнетривкого бетону, після високотемпературного випалу за рахунок більш інтенсивного спікання, яке обумовлено збільшенням кількості розплаву у процесі термообробки. Комп’ютерна верстка А. Рябко 4 Крім того, раціонально підібраний зерновий склад бетонної суміші дозволяє виконувати монолітні футерівки в важкодоступних місцях без використання вібрації. Гаданий винахід ілюструється прикладами, наведеними в таблиці. У лабораторії ВАТ "УкрНДІВ імені А.С. Бережного" була виготовлена вогнетривка бетонна суміш по гаданому винаходу і прототипу по типовій технології виготовлення. З вогнетривкої бетонної суміші були виготовлені зразки - куби зі стороною ребра 40 мм методом заливки в розбірні форми. Межу міцності при стисненні зразків визначали згідно ГОСТ 4071.1-94 після термообробки при 1600°С з витримкою 5 г. Термостійкість - по ГОСТ 7875.1-94 по режиму 1300°С - вода на попередньо випалених при 1000°С (5 г) зразках. Як видно з таблиці, вогнетривка бетонна суміш пропонуємого складу, в порівнянні з прототипом, характеризується більш високою межею міцності при стисненні після термообробки при 1600°С (172 МПа і 143,5 МПа, відповідно), а також вищою в 2,5 рази термостійкістю (25 теплозмін і 10 теплозмін 1300°С - вода, відповідно). Пропонуємий винахід намічається до впровадження на Дослідному виробництві ВАТ "УкрНДІВ імені А.С. Бережного" у 2008-2009 роках. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
