Турбінний лічильник рідин

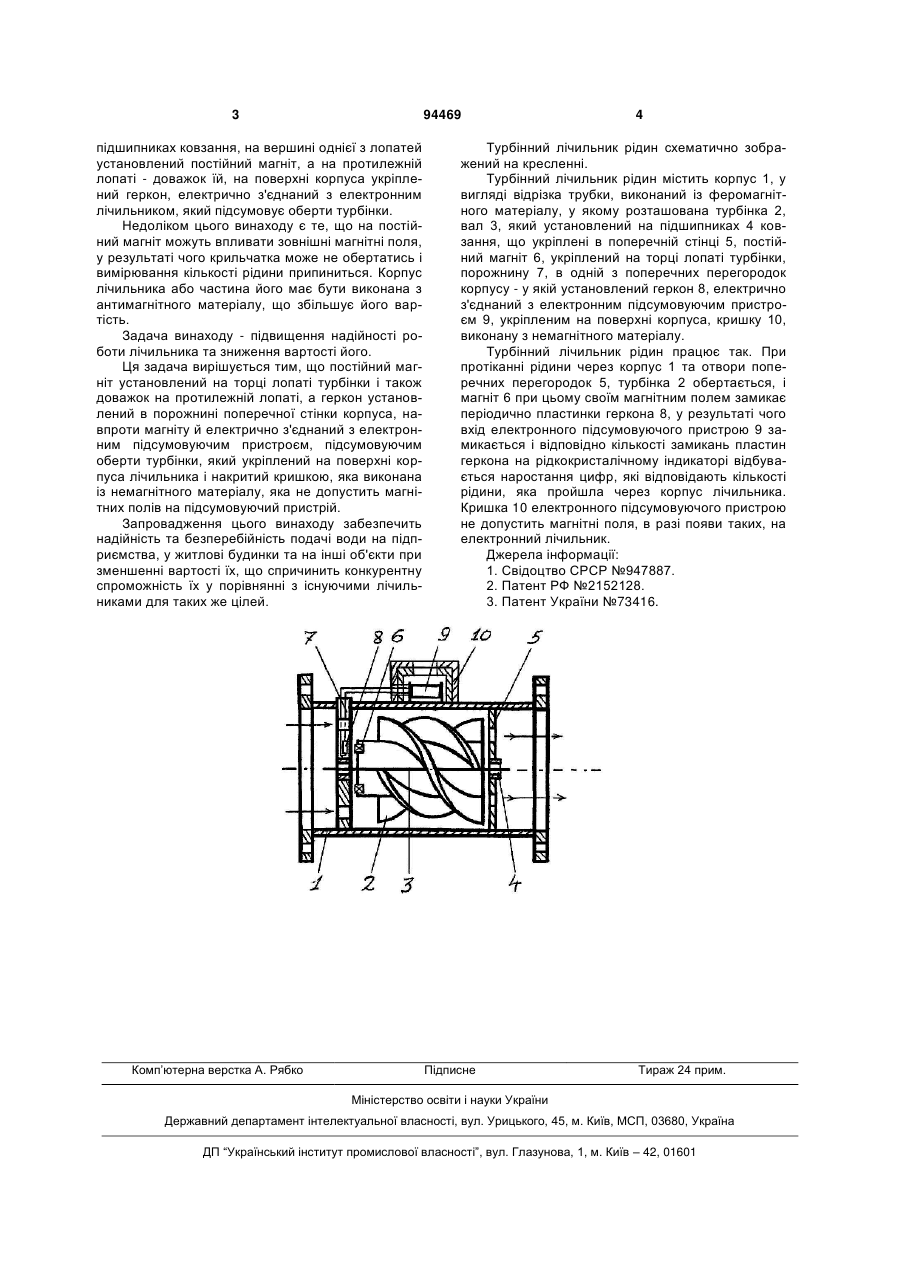

Турбінний лічильник рідин, що містить корпус у вигляді відрізка трубки з поперечними перегородками, в якому на валу встановлена турбінка з магнітом, на поверхні корпусу закріплено обчислювальний пристрій обертів турбінки, який виконаний у вигляді електронного підсумовуючого пристрою, що електрично з'єднаний з герконом, який відрізняється тим, що магніт встановлений на торці лопаті турбінки, а геркон розміщений в порожнині поперечної перегородки корпусу зі сторони згаданого магніту, а над обчислювальним пристроєм обертів турбінки встановлена кришка з немагнітного матеріалу для запобігання впливу магнітних полів на нього. (19) (21) a200900671 (22) 29.01.2009 (24) 10.05.2011 (46) 10.05.2011, Бюл.№ 9, 2011 р. (72) ФІЛІПЧУК СТЕПАН ПАВЛОВИЧ, ФІЛІПЧУК СЕРГІЙ СЕРГІЙОВИЧ, ФІЛІПЧУК ВОЛОДИМИР САВИЧ (73) ФІЛІПЧУК СТЕПАН ПАВЛОВИЧ, ФІЛІПЧУК СЕРГІЙ СЕРГІЙОВИЧ, ФІЛІПЧУК ВОЛОДИМИР САВИЧ (56) UA 73416 15.04.2005 RU 2152128 27.06.2000 SU 947887 30.07.1982 RU 2187076 10.08.2002 SU 1797692 23.02.1993 RU 94002745 20.09.1995 SU 287335 19.11.1970 3 94469 підшипниках ковзання, на вершині однієї з лопатей установлений постійний магніт, а на протилежній лопаті - доважок їй, на поверхні корпуса укріплений геркон, електрично з'єднаний з електронним лічильником, який підсумовує оберти турбінки. Недоліком цього винаходу є те, що на постійний магніт можуть впливати зовнішні магнітні поля, у результаті чого крильчатка може не обертатись і вимірювання кількості рідини припиниться. Корпус лічильника або частина його має бути виконана з антимагнітного матеріалу, що збільшує його вартість. Задача винаходу - підвищення надійності роботи лічильника та зниження вартості його. Ця задача вирішується тим, що постійний магніт установлений на торці лопаті турбінки і також доважок на протилежній лопаті, а геркон установлений в порожнині поперечної стінки корпуса, навпроти магніту й електрично з'єднаний з електронним підсумовуючим пристроєм, підсумовуючим оберти турбінки, який укріплений на поверхні корпуса лічильника і накритий кришкою, яка виконана із немагнітного матеріалу, яка не допустить магнітних полів на підсумовуючий пристрій. Запровадження цього винаходу забезпечить надійність та безперебійність подачі води на підприємства, у житлові будинки та на інші об'єкти при зменшенні вартості їх, що спричинить конкурентну спроможність їх у порівнянні з існуючими лічильниками для таких же цілей. Комп’ютерна верстка А. Рябко 4 Турбінний лічильник рідин схематично зображений на кресленні. Турбінний лічильник рідин містить корпус 1, у вигляді відрізка трубки, виконаний із феромагнітного матеріалу, у якому розташована турбінка 2, вал 3, який установлений на підшипниках 4 ковзання, що укріплені в поперечній стінці 5, постійний магніт 6, укріплений на торці лопаті турбінки, порожнину 7, в одній з поперечних перегородок корпусу - у якій установлений геркон 8, електрично з'єднаний з електронним підсумовуючим пристроєм 9, укріпленим на поверхні корпуса, кришку 10, виконану з немагнітного матеріалу. Турбінний лічильник рідин працює так. При протіканні рідини через корпус 1 та отвори поперечних перегородок 5, турбінка 2 обертається, і магніт 6 при цьому своїм магнітним полем замикає періодично пластинки геркона 8, у результаті чого вхід електронного підсумовуючого пристрою 9 замикається і відповідно кількості замикань пластин геркона на рідкокристалічному індикаторі відбувається наростання цифр, які відповідають кількості рідини, яка пройшла через корпус лічильника. Кришка 10 електронного підсумовуючого пристрою не допустить магнітні поля, в разі появи таких, на електронний лічильник. Джерела інформації: 1. Свідоцтво СРСР №947887. 2. Патент РФ №2152128. 3. Патент України №73416. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
