Свіча запалювання для двигуна внутрішнього згорання
Номер патенту: 9502
Опубліковано: 30.09.1996
Автори: Радченко Віталій Васильович, Потеряєв Микола Анатолієвич, Підлужний Валерій Федорович
Формула / Реферат
(57) Свеча зажиганий для двигателя внутреннего сгорания, содержащая корпус, изолятор, центральный и общий, соединенный с массой, электроды, установленные с разрядным промежутком между ними, причем в общем электроде имеются сквозные отверстия, расположенные напротив центрального электрода, отличающаяся тем, что сквозные отверстия в массовом электроде расположены симметрично относительно продольной оси центрального электрода.
Текст

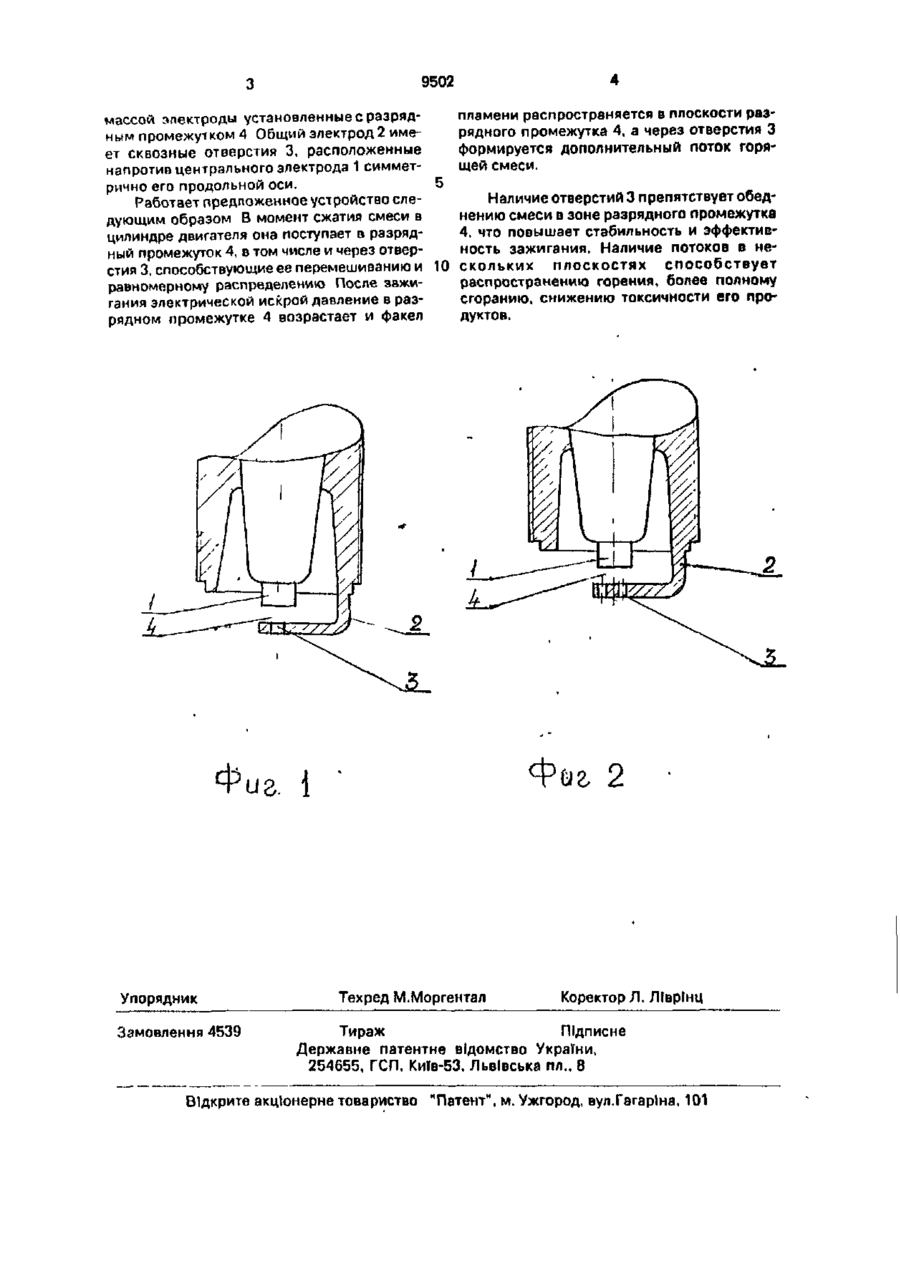

Свеча зажиганий для двигателя внутреннего сгорания, содержащая корпус, изолятор, центральный и общий, соединенный с массой, электроды, установленные с разрядным промежутком между ними, причем в общем электроде имеются сквозные отверстия, расположенные напротив центрального электрода, о т л и ч а ю щ а я с я тем, что сквозные отверстия в массовом электроде расположены симметрично относительно продольной оси центрального электрода. совершенствования разрядного промежутка. Поставленная цель достигается тем, что в свече зажигания для двигателя внутреннего сгорания, содержащей корпус, изолятор, центральный и общий, соединенный с массой, электроды, установленные с разрядным промежутком между ними, причем в общем электроде имеются сквозные отверстия, расположенные напротив центрального электрода, согласно изобретению, сквозные отверстия в массовом электроде расположены симметрично относительно продольной оси центрального электрода. На фиг.1 показан разрядный промежуток свечи зажигания (с отверстием в общем, соединенным с массой, электроде); на фиг.2 показано аналогичное расположение нескольких отверстий. Свеча зажигания для двигателя внутреннего сгорания содержит корпус, изолятор, центральный 1 и общий 2, соединенный с С > ел о О 9502 массой электроды установленные с разрядным промежутком 4 Общий электрод 2 имеет сквозные отверстия 3, расположенные напротив центрального электрода 1 симмет5 рично его продольной оси. Работает предложенное устройство следующим образом В момент сжатия смеси в цилиндре двигателя она поступает в разрядный промежуток 4, в том числе и через отверстия 3, способствующие ее перемешиванию и 10 равномерному распределению После зажигания электрической искрой давление в разрядном промежутке 4 возрастает и факел пламени распространяется в плоскости разрядного промежутка 4, а через отверстия 3 формируется дополнительный поток горящей смеси. Наличие отверстий 3 препятствует обеднению смеси в зоне разрядного промежутка 4, что повышает стабильность и эффективность зажигания. Наличие потоков в нескольких плоскостях способствует распространению горения, более полному сгоранию, снижению токсичности его продуктов. Фиг. 1 Упорядник Замовлення 4539 Техред М.Моргентал Коректор Л . Ліврінц Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
ДивитисяДодаткова інформація
Назва патенту англійськоюIgnition spark plug for explosion engine
Автори англійськоюRadchenko Vitalii Vasyliovych, Poteriaiev Mykola Anatoliiovych, Pidluzhnyi Valerii Fedorovych
Назва патенту російськоюСвеча зажигания для двигателя внутреннего сгорания
Автори російськоюРадченко Виталий Васильевич, Потеряев Николай Анатольевич, Подлужный Валерий Федорович
МПК / Мітки
МПК: H01T 13/20
Мітки: згорання, свіча, внутрішнього, запалювання, двигуна
