Полімерна композиція

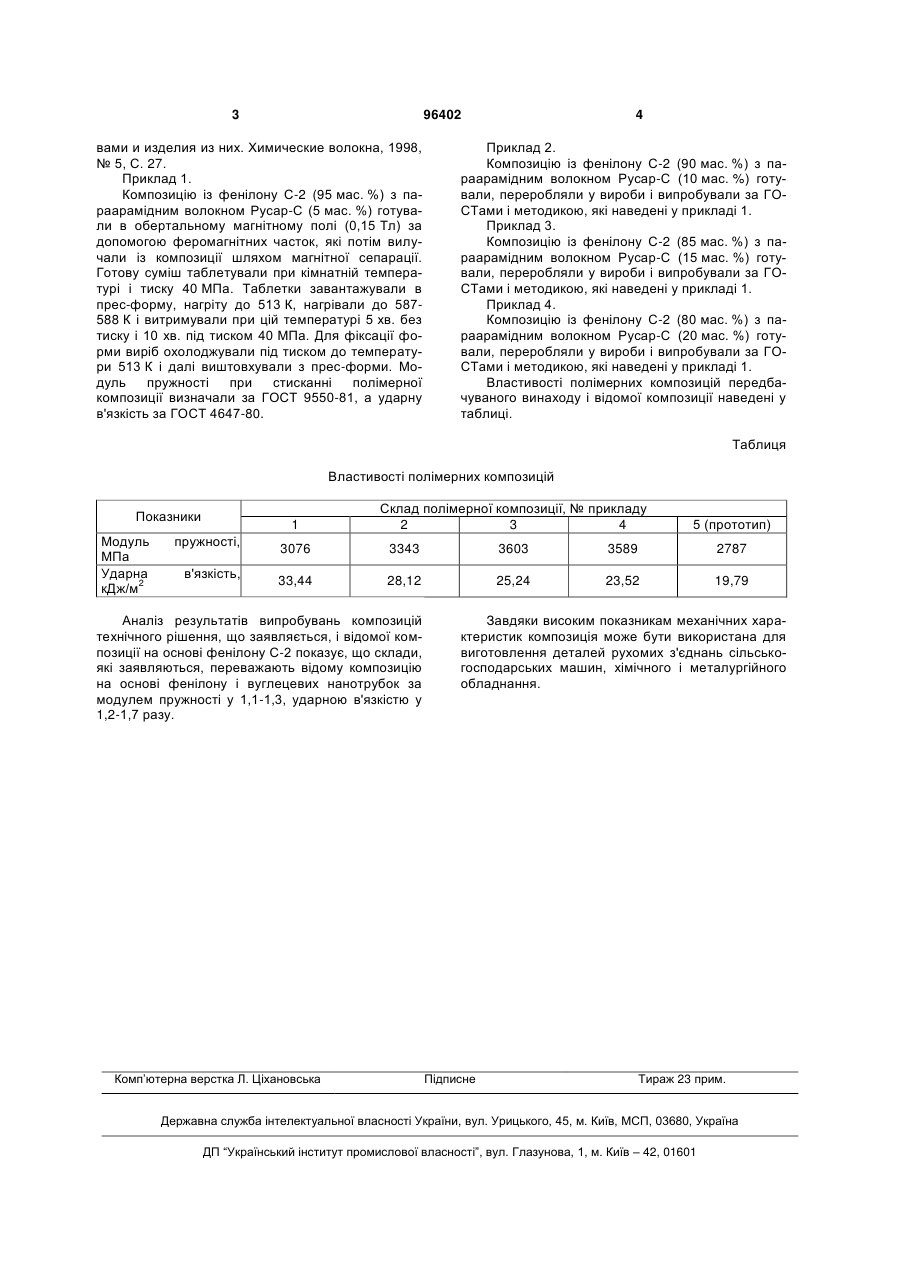

Полімерна композиція, що містить ароматичний поліамід та наповнювач, яка відрізняється тим, що як наповнювач містить органічне параарамідне волокно Русар-С при наступному співвідношенні компонентів, % мас.: параарамідне волокно Русар-С 5-20 фенілон С-2 80-95. UA (21) a201101029 (22) 31.01.2011 (24) 25.10.2011 (46) 25.10.2011, Бюл.№ 20, 2011 р. (72) БУРЯ ОЛЕКСАНДР ІВАНОВИЧ, ОЛЬГА ЮРІЇВНА, ТИХОНОВ ІГОР РОВИЧ (73) БУРЯ ОЛЕКСАНДР ІВАНОВИЧ, ОЛЬГА ЮРІЇВНА, ТИХОНОВ ІГОР РОВИЧ (56) UA 5999 U, 15.04.2005 UA 19275 U, 15.12.2006 2 (19) 1 3 96402 вами и изделия из них. Химические волокна, 1998, № 5, С. 27. Приклад 1. Композицію із фенілону С-2 (95 мас. %) з параарамідним волокном Русар-С (5 мас. %) готували в обертальному магнітному полі (0,15 Тл) за допомогою феромагнітних часток, які потім вилучали із композиції шляхом магнітної сепарації. Готову суміш таблетували при кімнатній температурі і тиску 40 МПа. Таблетки завантажували в прес-форму, нагріту до 513 К, нагрівали до 587588 К і витримували при цій температурі 5 хв. без тиску і 10 хв. під тиском 40 МПа. Для фіксації форми виріб охолоджували під тиском до температури 513 К і далі виштовхували з прес-форми. Модуль пружності при стисканні полімерної композиції визначали за ГОСТ 9550-81, а ударну в'язкість за ГОСТ 4647-80. 4 Приклад 2. Композицію із фенілону С-2 (90 мас. %) з параарамідним волокном Русар-С (10 мас. %) готували, переробляли у вироби і випробували за ГОСТами і методикою, які наведені у прикладі 1. Приклад 3. Композицію із фенілону С-2 (85 мас. %) з параарамідним волокном Русар-С (15 мас. %) готували, переробляли у вироби і випробували за ГОСТами і методикою, які наведені у прикладі 1. Приклад 4. Композицію із фенілону С-2 (80 мас. %) з параарамідним волокном Русар-С (20 мас. %) готували, переробляли у вироби і випробували за ГОСТами і методикою, які наведені у прикладі 1. Властивості полімерних композицій передбачуваного винаходу і відомої композиції наведені у таблиці. Таблиця Властивості полімерних композицій Показники Модуль МПа Ударна 2 кДж/м 1 пружності, в'язкість, Склад полімерної композиції, № прикладу 2 3 4 5 (прототип) 3076 3343 3603 3589 2787 33,44 28,12 25,24 23,52 19,79 Аналіз результатів випробувань композицій технічного рішення, що заявляється, і відомої композиції на основі фенілону С-2 показує, що склади, які заявляються, переважають відому композицію на основі фенілону і вуглецевих нанотрубок за модулем пружності у 1,1-1,3, ударною в'язкістю у 1,2-1,7 разу. Комп’ютерна верстка Л. Ціхановська Завдяки високим показникам механічних характеристик композиція може бути використана для виготовлення деталей рухомих з'єднань сільськогосподарських машин, хімічного і металургійного обладнання. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
