Спосіб визначення форми поверхонь кочення опорних роликів обертової печі

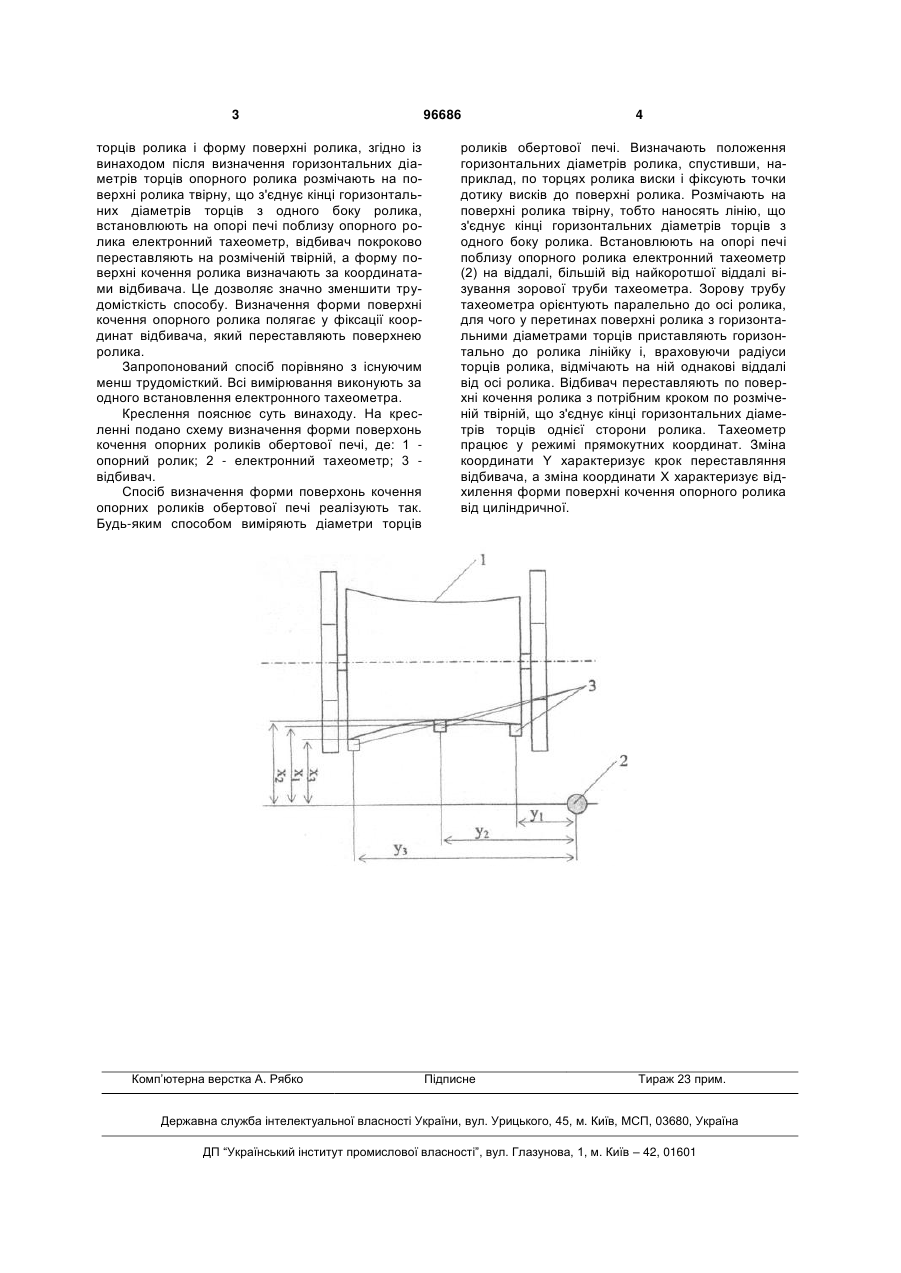

Спосіб визначення форми поверхонь кочення опорних роликів обертової печі, який полягає у тому, що вимірюють діаметри торців ролика, визначають положення горизонтальних діаметрів торців ролика і форму поверхні опорного ролика, який відрізняється тим, що після визначення положення горизонтальних діаметрів торців опорного ролика розмічають на поверхні ролика твірну, що з'єднує кінці горизонтальних діаметрів торців з одного боку ролика, встановлюють на опорі печі поблизу опорного ролика з цього ж боку електронний тахеометр, відбивач покроково переставляють на розміченій твірній, а форму поверхні кочення ролика визначають за координатами відбивача. (19) (21) a201008650 (22) 12.07.2010 (24) 25.11.2011 (46) 25.11.2011, Бюл.№ 22, 2011 р. (72) ШЕВЧЕНКО ГЕОРГІЙ ТАРАСОВИЧ, МОРОЗ ОЛЕКСАНДР ІВАНОВИЧ, КУЗЬО ІГОР ВОЛОДИМИРОВИЧ, ПРИСТУПА ОЛЕНА ДМИТРІВНА, ШЕВЧЕНКО ТАРАС ГЕОРГІЙОВИЧ (73) АКАДЕМІЯ СУХОПУТНИХ ВІЙСЬК ІМЕНІ ГЕТЬМАНА ПЕТРА САГАЙДАЧНОГО, НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ "ЛЬВІВСЬКА ПОЛІТЕХНІКА" (56) UA 86893 C2, 25.05.2009 UA 87217 C2, 25.06.2009 UA 86525 C2, 27.04.2009 RU 2202101 C2, 10.04.2003 3 торців ролика і форму поверхні ролика, згідно із винаходом після визначення горизонтальних діаметрів торців опорного ролика розмічають на поверхні ролика твірну, що з'єднує кінці горизонтальних діаметрів торців з одного боку ролика, встановлюють на опорі печі поблизу опорного ролика електронний тахеометр, відбивач покроково переставляють на розміченій твірній, а форму поверхні кочення ролика визначають за координатами відбивача. Це дозволяє значно зменшити трудомісткість способу. Визначення форми поверхні кочення опорного ролика полягає у фіксації координат відбивача, який переставляють поверхнею ролика. Запропонований спосіб порівняно з існуючим менш трудомісткий. Всі вимірювання виконують за одного встановлення електронного тахеометра. Креслення пояснює суть винаходу. На кресленні подано схему визначення форми поверхонь кочення опорних роликів обертової печі, де: 1 опорний ролик; 2 - електронний тахеометр; 3 відбивач. Спосіб визначення форми поверхонь кочення опорних роликів обертової печі реалізують так. Будь-яким способом виміряють діаметри торців Комп’ютерна верстка А. Рябко 96686 4 роликів обертової печі. Визначають положення горизонтальних діаметрів ролика, спустивши, наприклад, по торцях ролика виски і фіксують точки дотику висків до поверхні ролика. Розмічають на поверхні ролика твірну, тобто наносять лінію, що з'єднує кінці горизонтальних діаметрів торців з одного боку ролика. Встановлюють на опорі печі поблизу опорного ролика електронний тахеометр (2) на віддалі, більшій від найкоротшої віддалі візування зорової труби тахеометра. Зорову трубу тахеометра орієнтують паралельно до осі ролика, для чого у перетинах поверхні ролика з горизонтальними діаметрами торців приставляють горизонтально до ролика лінійку і, враховуючи радіуси торців ролика, відмічають на ній однакові віддалі від осі ролика. Відбивач переставляють по поверхні кочення ролика з потрібним кроком по розміченій твірній, що з'єднує кінці горизонтальних діаметрів торців однієї сторони ролика. Тахеометр працює у режимі прямокутних координат. Зміна координати Y характеризує крок переставляння відбивача, а зміна координати X характеризує відхилення форми поверхні кочення опорного ролика від циліндричної. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
