Блок привідної зірочки скребкового конвеєра

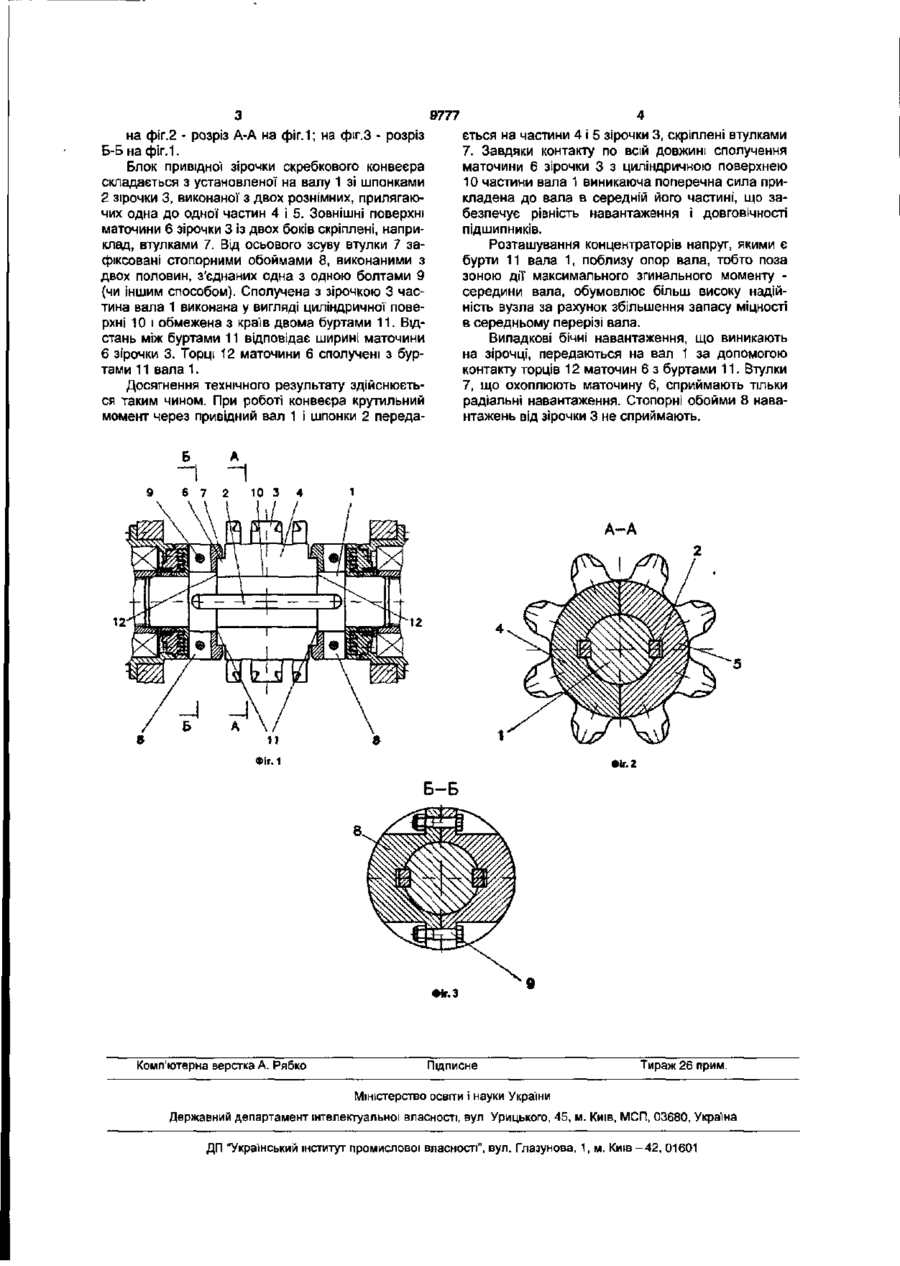

Блок привідної зірочки скребкового конвеєра, що містить встановлену на валу і виконану з двох рознімних частин зірочку з маточиною, який відрізняється тим, що сполучена з зірочкою частина вала виконана у вигляді циліндричної поверхні, обмеженої двома буртами, відстань між якими відповідає ширині маточини зірочки. Корисна модель відноситься до транспортного устаткування, а саме, до привідних головок скребкового конвеєра, і може бути використана в гірничій справі, переважно у вуглевидобувній промисловості. Найбільш близьким до корисної моделі за технічною сутністю та результатом, що досягається, є блок привідної зірочки скребкового конвеєра, що містить вал, встановлену на валу і виконану з двох рознімних частин зірочку з маточиною, що охоплена втулками, і стопорні обойми, виконані з двох рознімних половин і встановлені з можливістю взаємодії з торцями втулок, причому сполучувані поверхні зірочки і вала оснащені елементами фіксації зірочки від осьового зсуву у вигляді кільцевих канавки і бурту [див. патент України №51896, кл. B65G23/06, опубл. 15.04.04, бюл. №4]. Недоліком даного технічного рішення є нетехнологічність конструкції, яка полягає в тому, що поділ циліндричної посадочної поверхні вала буртом призводить до неможливості досягнення при механічній обробці деталі абсолютної рівності діаметрів поверхонь з різних боків бурту. Це призводить до нерівності зазорів у місцях сполучення зірочки з валом і може викликати перерозподіл робочих навантажень, як на вал, так і на його опори. При цьому найбільш навантаженим, а, отже, і найменш довговічним виявиться підшипник, розташований з боку більш щільного з'єднання вала з зірочкою. нального моменту (у середині вала). Компенсацією негативного впливу концентратора на міцність може бути тільки збільшення діаметра вала і зв'язане з цим збільшення габаритів і маси сполучених з ним деталей. В основу корисної моделі поставлена задача: у блоці привідної зірочки шляхом зміни його конструкції забезпечити збільшення надійності й довговічності вузла без збільшення металоємності та габаритних розмірів деталей, що входять у нього. Поставлена задача вирішується за рахунок того, що в блоці привідної зірочки скребкового конвеєра, що містить встановлену на валу і виконану з двох рознімних частин зірочку з маточиною, відповідно до корисної моделі, сполучена з зірочкою частина вала виконана у вигляді циліндричної поверхні, обмеженої двома буртами, відстань між якими відповідає ширині маточини зірочки. Виконання сполученої з зірочкою частини вала у вигляді циліндричної поверхні забезпечує, завдяки контакту маточини зірочки з валом по всій довжині сполучення, рівномірну передачу зусиль на вал. При цьому підшипники однаково навантажені і мають рівну довговічність. Концентратори напруг, якими є бурти, що обмежують поверхню сполучення, розташовані поза зоною дії" максимального згинального моменту (середини вала), що забезпечує, при рівності з прототипом розмірів деталей вузла, підвищення надійності конструкції в цілому за рахунок збільшення запасу міцності вала. На фіг.1 представлений блок привідної зірочки скребкового конвеєра; Другий недолік полягає в тому, що бурт, що є концентратором напруг, який знижує міцність деталі, розташований у зоні дії максимального зги 1 О) 9777 ється на частини 4 і 5 зірочки 3, скріплені втулками 7. Завдяки контакту по всій довжині сполучення маточини Є зірочки 3 з циліндричною поверхнею 10 частини вала 1 виникаюча поперечна сила прикладена до вала в середній його частині, що забезпечує рівність навантаження і довговічності підшипників. Розташування концентраторів напруг, якими є бурти 11 вала 1, поблизу опор вала, тобто поза зоною дії максимального згинального моменту середини вала, обумовлює більш високу надійність вузла за рахунок збільшення запасу міцності в середньому перерізі вала. Випадкові бічні навантаження, що виникають на зірочці, передаються на вал 1 за допомогою контакту торців 12 маточин 6 з буртами 11. Втулки 7, що охоплюють маточину 6, сприймають тільки радіальні навантаження. Стопорні обойми 8 навантажень від зірочки 3 не сприймають. на фіг.2 - розріз А-А на фіг. 1; на фіг.З - розріз Б-Б на фіг. 1. Блок привідної зірочки скребкового конвеєра складається з установленої на валу 1 зі шпонками 2 зірочки 3, виконаної з двох рознімних, прилягаючих одна до одної частин 4 і 5. Зовнішні поверхні маточини 6 зірочки 3 із двох боків скріплені, наприклад, втулками 7. Від осьового зсуву втулки 7 зафіксовані стопорними обоймами 8, виконаними з двох половин, з'єднаних одна з одною болтами 9 (чи іншим способом). Сполучена з зірочкою 3 частина вала 1 виконана у вигляді циліндричної поверхні 10 і обмежена з країв двома буртами 11. Відстань між буртами 11 відповідає ширині маточини 6 зірочки 3. Торці 12 маточини 6 сполучені з буртами 11 вала 1. Досягнення технічного результату здійснюється таким чином. При роботі конвеєра крутильний момент через привідний вал 1 і шпонки 2 передаБ 9 "І А 6 7 2 І 10 3 4 \ \\ L hL I А—А Фіг. 1 Фіг. 2 Б-Б Фіг.З Комп'ютерна верстка А. Рябко Підписне Тираж 26 прим. Міністерство освгги і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
