Захисні навушники для кріплення на захисному шоломі, зокрема для працівника лісового господарства

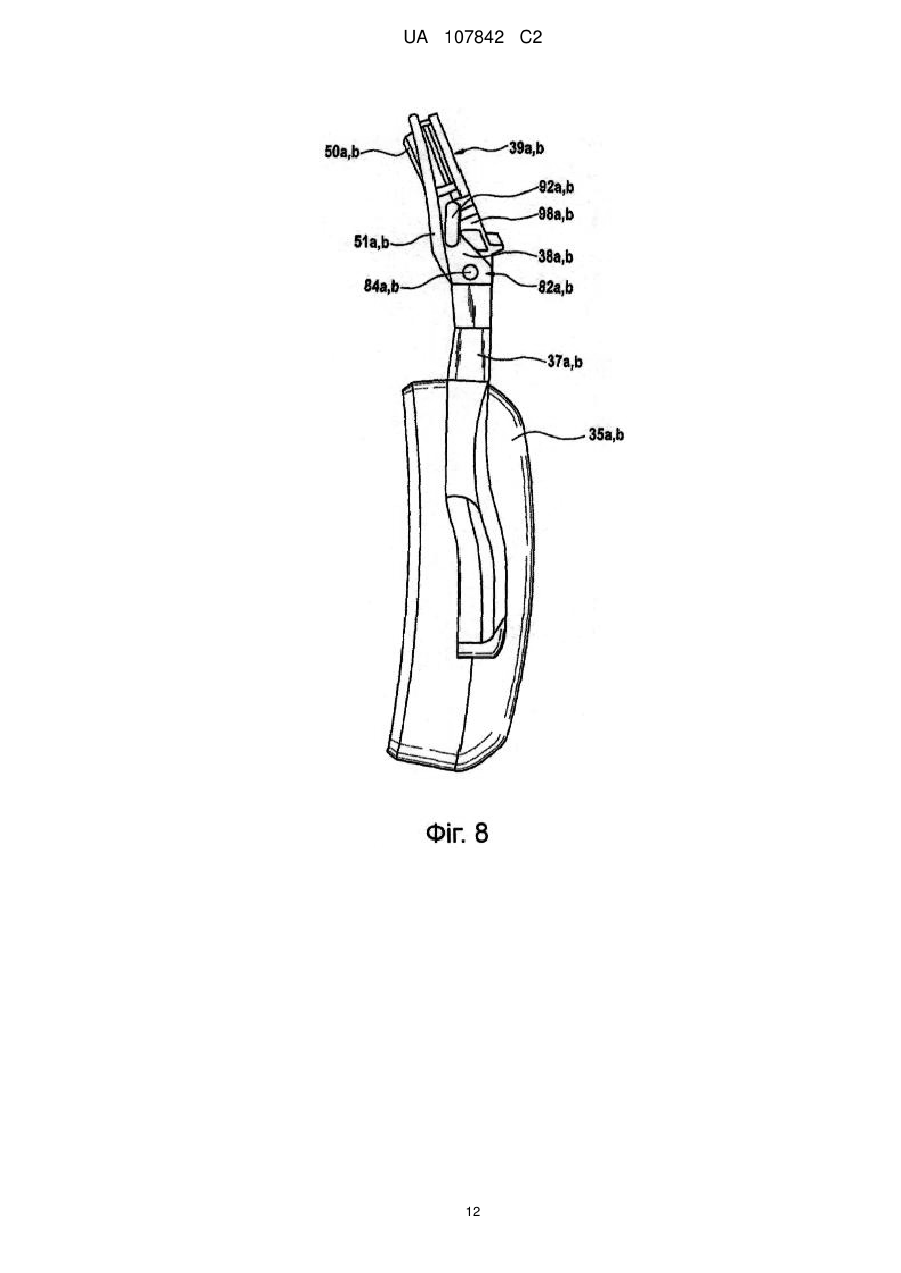

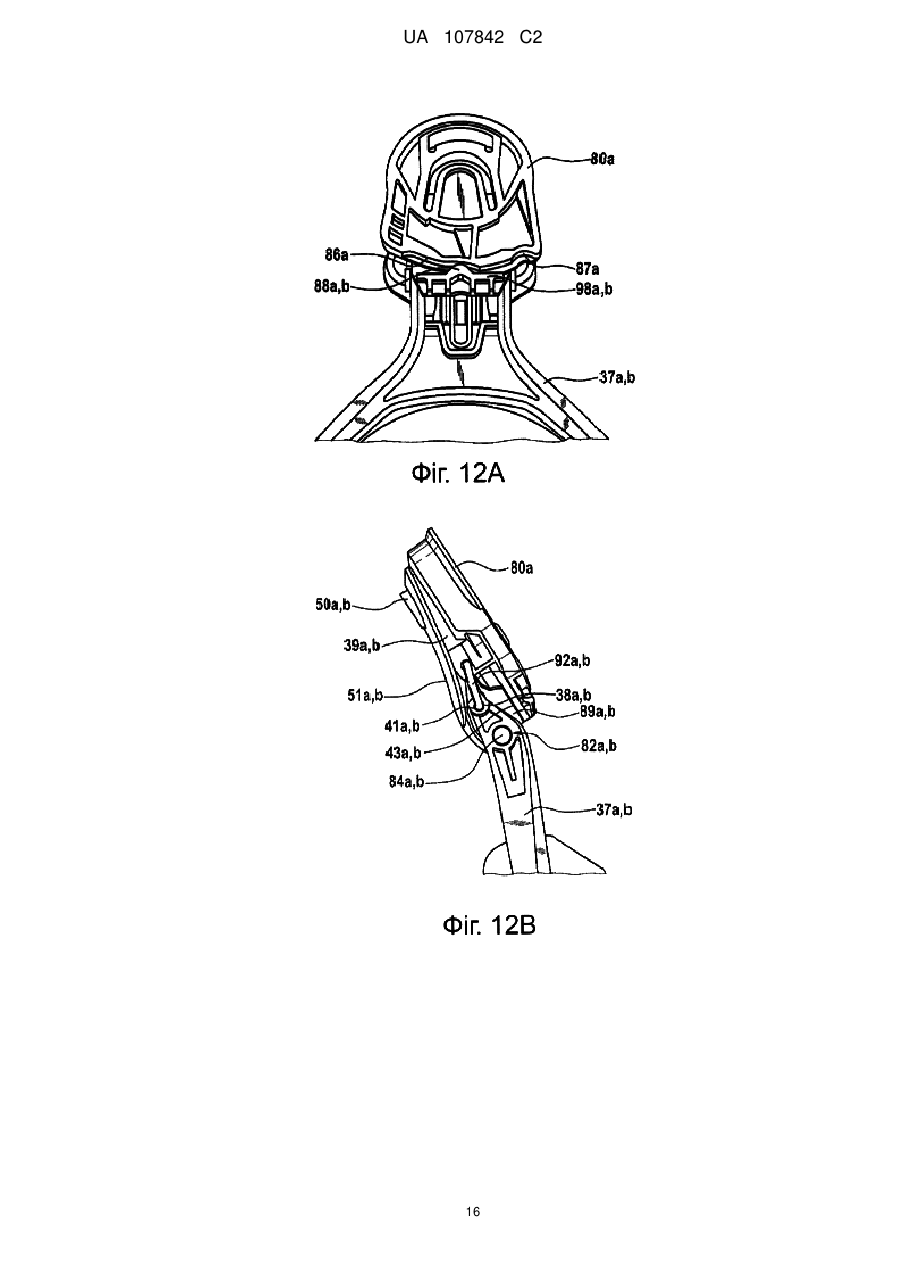

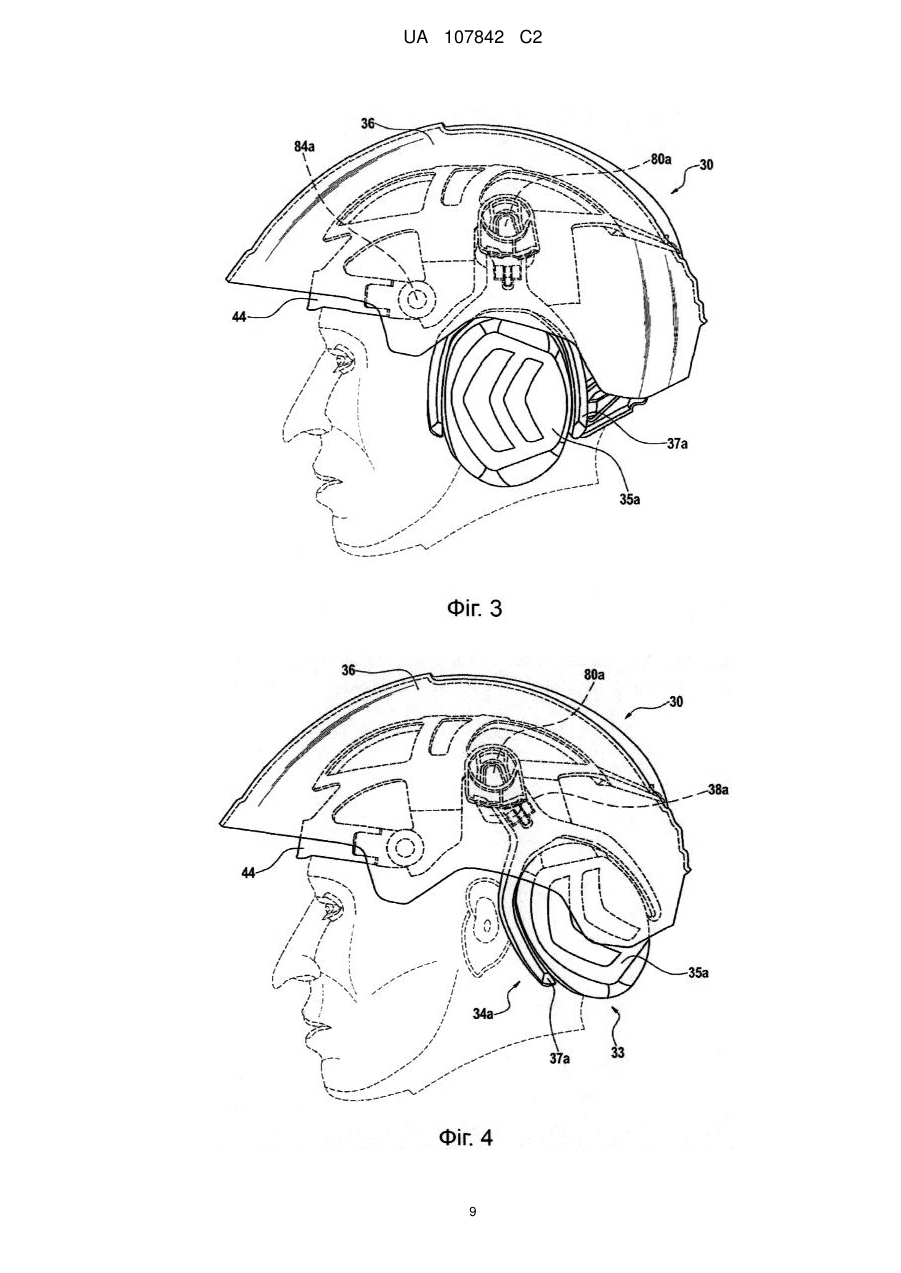

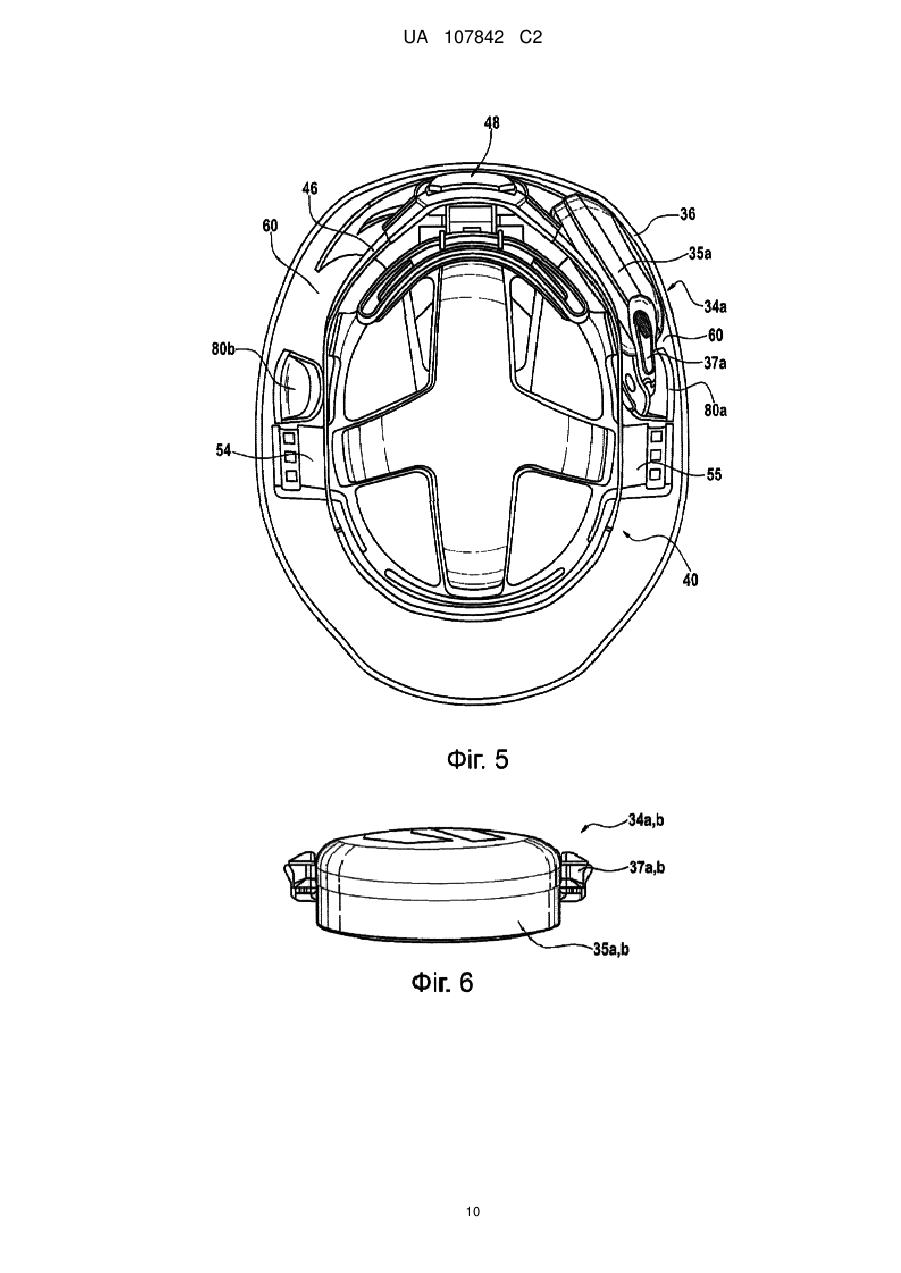

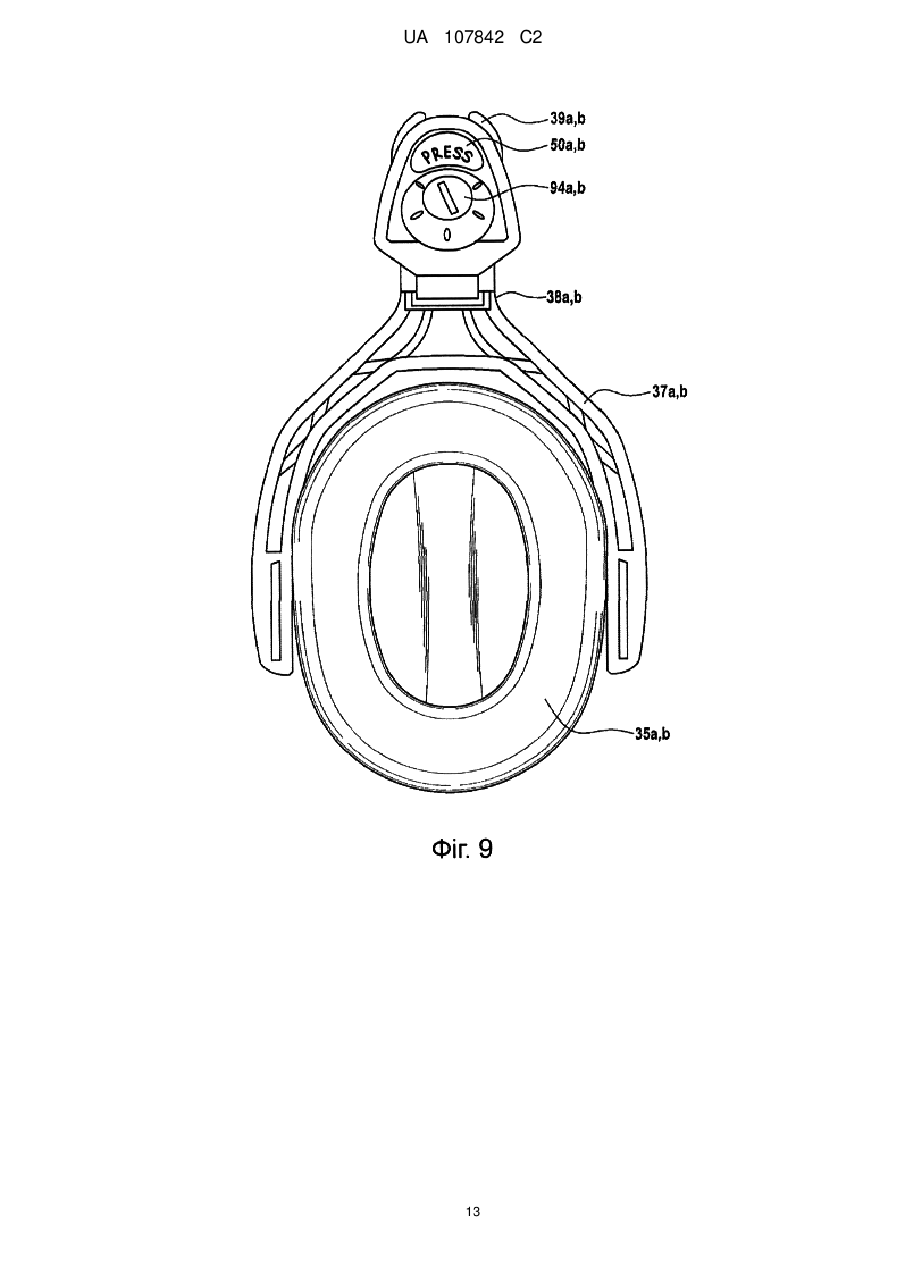

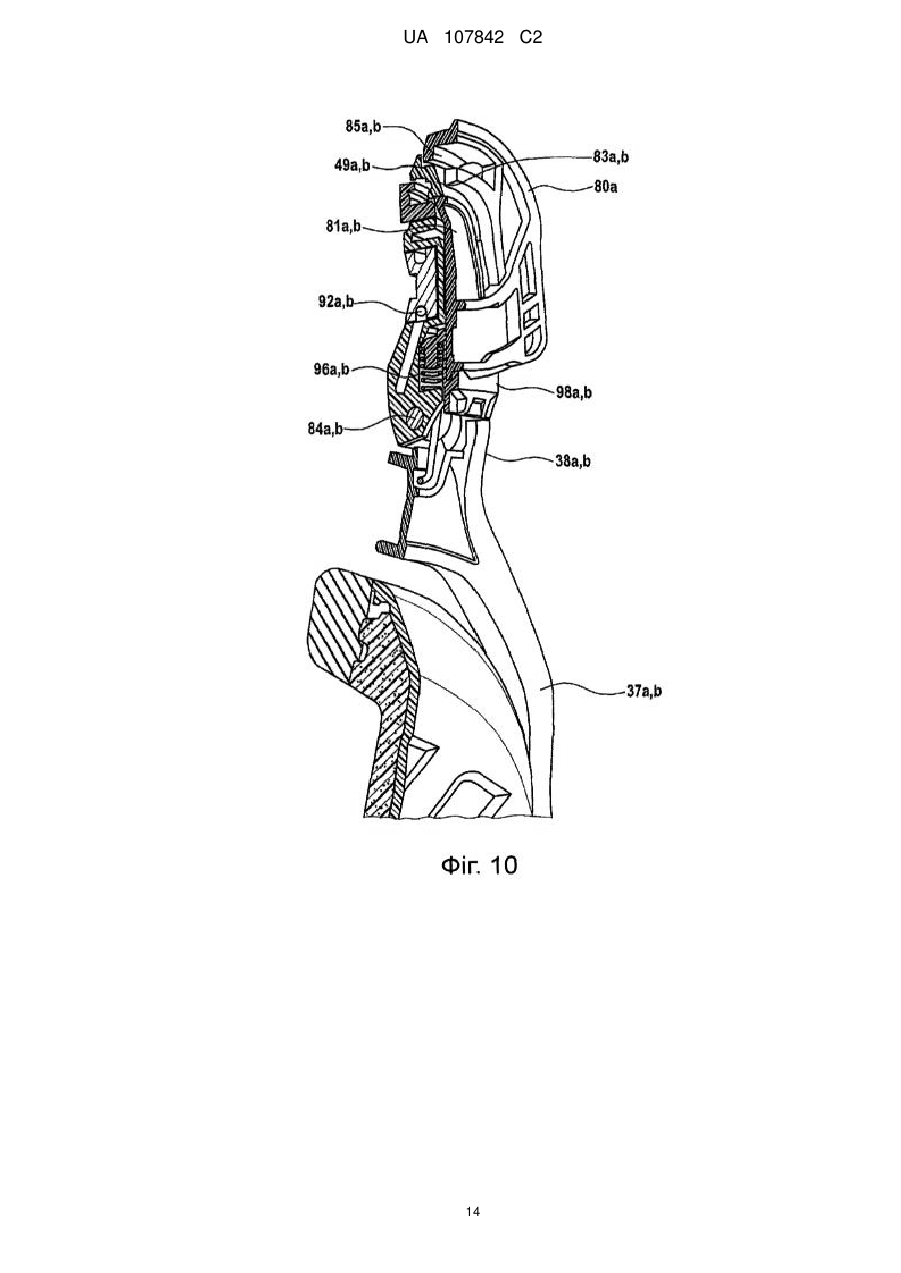

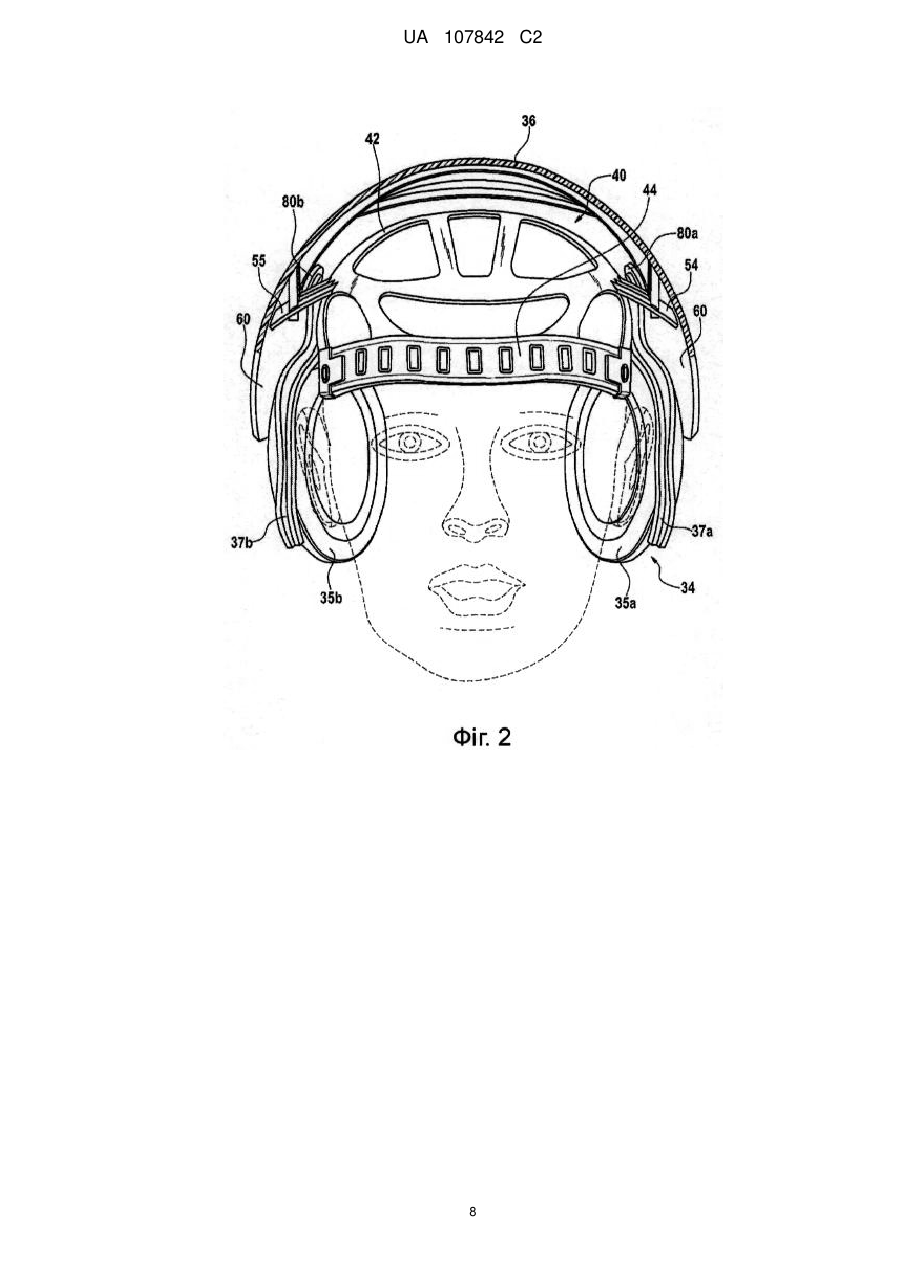

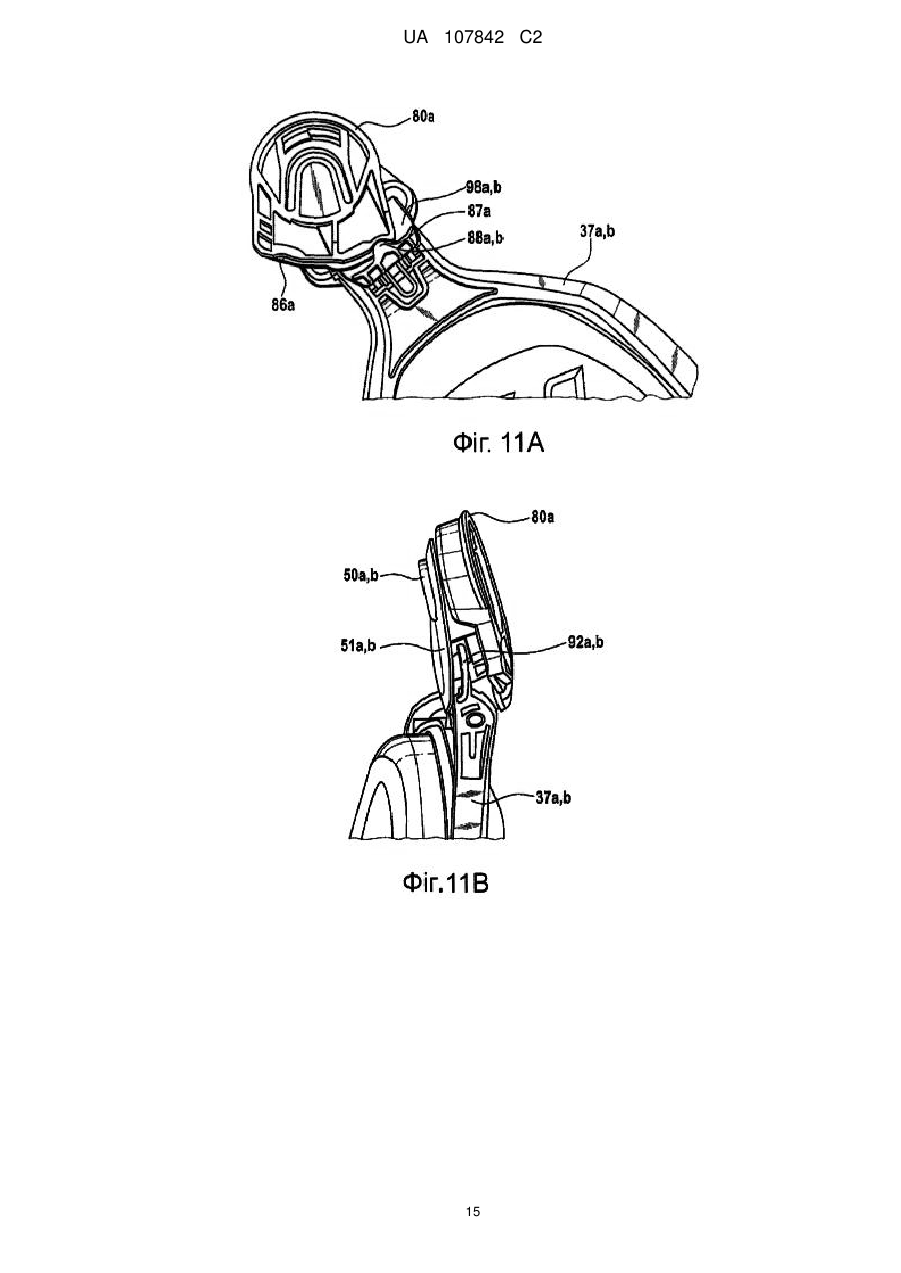

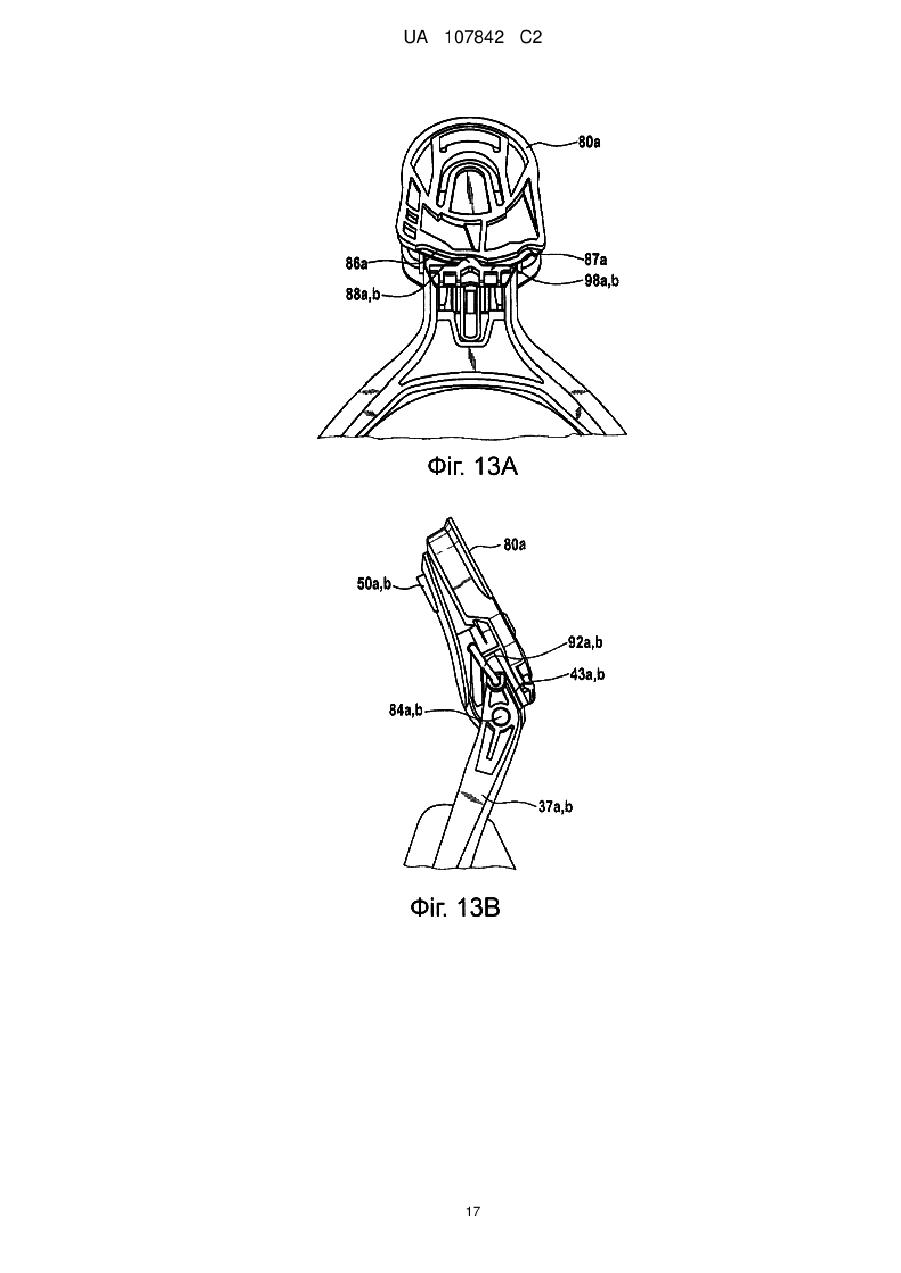

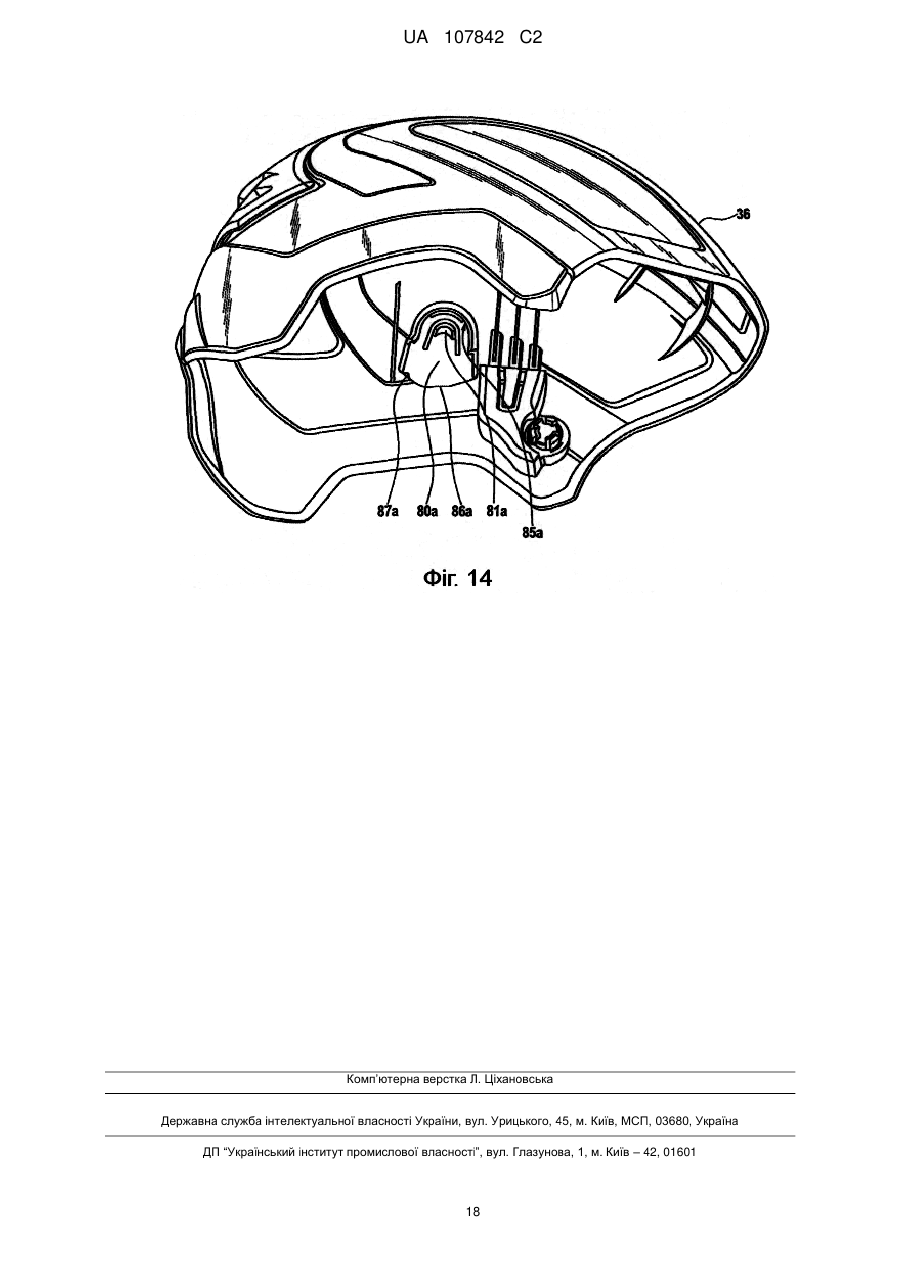

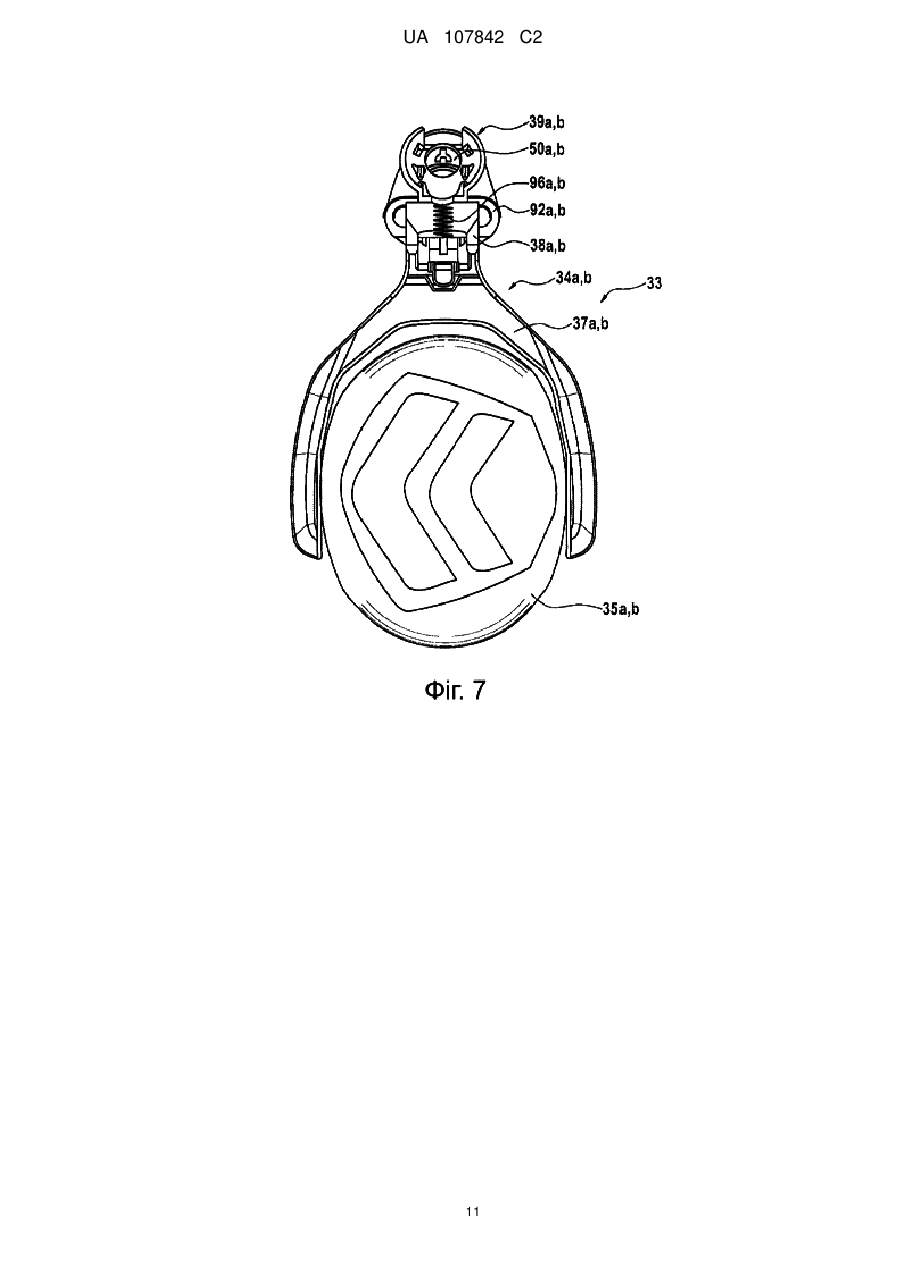

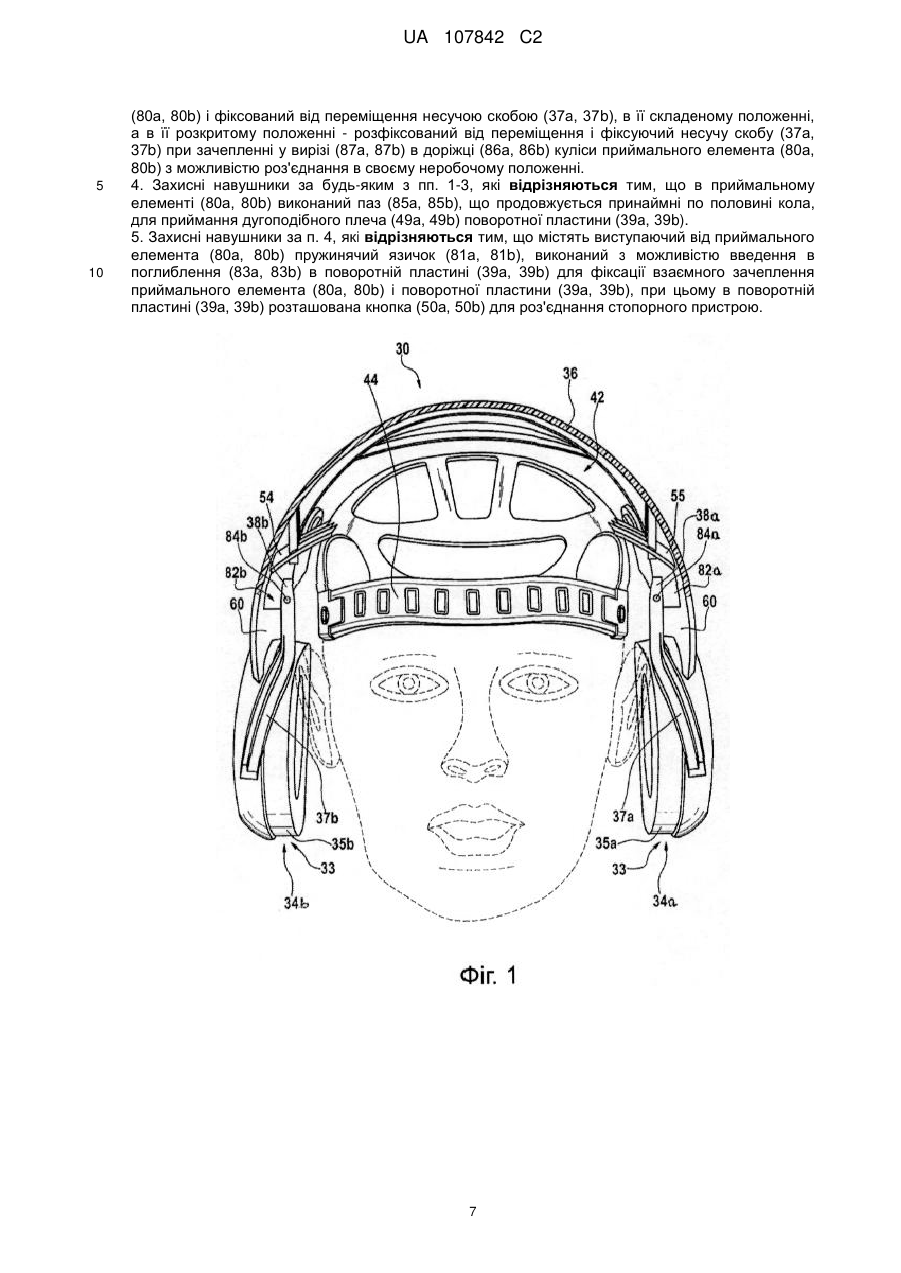

Реферат: Заявлені захисні навушники для кріплення на захисному шоломі (30) з двома елементами (34а, 34b), кожен з яких містить виконану у вигляді вилки несучу скобу (37а, 37b), на якій встановлений з можливістю повороту ковпачок (35а, 35b) та несучу поворотну пластину (39а, 39b), шарнірно сполучену з скобою (37а, 37b). Несуча скоба (37а, 37b) виконана з можливістю відкидання двостабільно в розкрите і в закрите положення відносно поворотної пластини. Приймальний елемент (80а, 80b) виконаний з можливістю розміщення на шоломі (30) або розміщений на шоломі (30). Поворотна пластина (39а, 39b) в приймальному елементі (80а, 80b) встановлена з можливістю повороту між робочим положенням і неробочим положенням, обмеженими упорами. Несуча скоба (37а, 37b) і поворотна пластина (39а, 39b) сполучені одна з одною відкидним шарніром (82а, 82b), що проходить наскрізь через несучу скобу (37а, 37b) і поворотну пластину (39а, 39b) з віссю (84а, 84b) повороту. Розташована поруч з відкидним шарніром (82а, 82b) між поворотною пластиною (39а, 39b) і відкритим кінцем (38а, 38b) несучої скоби (37а, 37b) пружина скоби підпружинює несучу скобу, для прилягання до інших упорів, що визначають розкрите і складене положення для її двостабільного повороту. Приймальний елемент (80а, 80b) виконаний з можливістю установки всередині шолома (30). UA 107842 C2 (12) UA 107842 C2 UA 107842 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід відноситься до захисних навушників для кріплення на захисному шоломі, зокрема, для працівника лісового господарства, з двома елементами захисних навушників, кожен з яких містить: виконану у вигляді вилки несучу скобу, на якій встановлений з можливістю повороту ковпачок захисних навушників; шарнірно сполучену з скобою, несучу поворотну пластину, по відношенню до якої несучу скобу, можна відкидати двостабільно в розкрите і в закрите положення і розміщуваний на шоломі або розміщений на шоломі приймальний елемент, в якому поворотна пластина встановлена з можливістю повороту і може повертатися між робочим положенням і неробочим положенням, певними упорами. Такі захисні навушники відома з документа DE 10 2007 011 110 A1, яка буде докладніша описана нижчим. Захисний шолом з такими захисними навушниками відомий з документа DE 8 714 490 U1. Захисний шолом складається з корпусу шолома і внутрішнього оснащення. Внутрішнє оснащення складається з перехрещеної стрічки, за допомогою якої шолом носять на голові і яка забезпечує стримуючу удар відстань між головою і корпусом шолома. Шолом має по своєму зовнішньому колу виступ, що охоплює бічну і задню частину шолома, який містить по нижньому краю чотири вирізи для кріплення перехрещеної стрічки та інші вирізи для кріплення додаткових навісних елементів. Додаткові навісні елементи можна додавати в міру необхідності або знімати їх. На найширших місцях шолома знаходиться виріз на зовнішній стороні що оточує найбільшу частину шолома виступу. Це є, крім усього іншого, місцем кріплення захисних навушників. Захисні навушники складаються з двох елементів, що містять відповідно одну дротяну скобу і ковпачок захисних навушників. Захисні навушники фіксуються разом із захистом особи загальною сполучною деталлю, що вставляється у виступ, зовні в шоломі. Недоліком оснащеного таким чином шолома, є те, що при його експлуатації перешкоди, повз які переміщається шолом, чіпляються за скоби навушників та/або забрала і перешкоджають внаслідок цього працівникові, що носить шолом, в його використанні, або зривають шолом з його голови, а тому можуть нанести йому травму. Відомі з вже згаданого документа DE 10 2007 011 110 A1 захисні навушники містять пристрій для кріплення ковпачка навушників, зовні в захисному шоломі. При цьому виконаний захисний шолом, в якому форма шолома настільки узгоджена відповідно до стандарту, що два елементи захисних навушників можуть розміщуватися зовні в шоломі, по його краю на кожній стороні шолома, вище за положення вуха в наявному в шоломі прорізі або в подібному елементі з можливістю роз'єднання. Для цього приймальний елемент кожного елемента захисних навушників виконаний так, що його можна фіксувати за допомогою кріплення замиканням в прорізі. Елементи захисних навушників носять під час роботи в робочому положенні, в якому ковпачки захисних навушників знаходяться в складеному положенні, в якому вони щільно прилягають до вух. З робочого положення елементи захисних навушників можуть переміщатися в чергове положення, якщо навушників тимчасово не потребують. У цьому положенні ковпачки захисних навушників знаходяться в розкритому положенні, в якому вони знаходяться, зокрема, ще над вухами, проте відкинутими від вух назовні. У цьому положенні ковпачки захисних навушників також можна фіксувати, наприклад, для можливості бесіди під час роботи. Нарешті, для елементів захисних навушників є положення перерви або неробоче положення. У неробочому положенні ковпачки захисних навушників повернені з робочого положення назад і назовні вгору на шоломі. Для того, щоб ковпачки захисних навушників могли переміщатися повз край шолома і в неробоче положення, потрібно спочатку перевести елементи захисних навушників в чергове положення. Фіксацію кожного ковпачка захисних навушників в розкритому або в складеному положенні забезпечує двоязичкова пластинчаста пружина, що шарнірно сполучає несучу скобу ковпачків захисних навушників з поворотною пластиною елемента захисних навушників і має два двостабільних положення. Завдання, яке повинні вирішити відомі захисні навушники, полягає в тому, щоб фіксувати несучу скобу з ковпачком захисних навушників в неробочому положенні, оскільки силою тяжіння ковпачки захисних навушників прагнуть обернутися з неробочого положення вниз і назад - в чергове положення. Для запобігання такому повороту назад, прийнято, що користувач відкидає несучу скобу в її відкинутому вгору неробочому положенні усередину, так що двостабільна пластинчаста пружина притискує ковпачки захисних навушників зовні до корпусу шолома. Через це виникали б відносно великі зусилля, наприклад, в кріпленні несучої скоби на шоломі, унаслідок чого існувала б небезпека пошкодження шолома та/або несучої скоби. Тому відомі захисні навушники виконані так, щоб викликати упевнене позиціонування кожного ковпачка захисних навушників в поверненому вгору поза шоломом неробочому положенні. Для цього у відомих захисних навушниках в приймальному елементі є по суті паралельний виступаючий до осі обертання виступ, що обмежує рух поворотної пластини в певному положенні повороту при 1 UA 107842 C2 5 10 15 20 25 30 35 40 45 50 55 60 примиканні до несучої скоби. Рішення задачі у відомих захисних навушниках важко унаслідок використання двостабільної пластинчастої пружини, яка, зокрема, повинна забезпечувати, щоб несуча скоба з ковпачком захисних навушників займала певне розкрите або складене положення в робочому положенні або черговому положенні, проте, одночасно служити для шарнірного з'єднання несучої скоби з поворотною пластиною, а тому не може мати точно визначеної точки повороту і при різних розмірах голови користувачів шолома не може викликати певного тиску ковпачками захисних навушників на вухо. Оскільки шарнірне з'єднання між несучою скобою і поворотною пластиною виконують тільки двостабільною пластинчастою пружиною, і воно залежить від її обох двостабільних кінцевих положень, несуча скоба не має ні точно визначеного розкритого положення, ні точно визначеного складеного положення, що утрудняє підгонку захисних навушників до різних розмірів голови. Фіксація тримача елемента захисних навушників в неробочому положенні відбувається за допомогою упору, забезпеченого приляганням пластинчастої пружини до виступу приймального елемента. Проте це залежить від тертя пластинчастої пружини об виступ, а внаслідок цього може змінюватися протягом часу. Тому зусилля, потрібне для додавання до поворотної пластини у напрямку до робочого положення для виведення упору із зачеплення, може з часом ставати меншим, тому користувач буде все ж таки знову намагатися запобігати довільному зворотному руху скоби з ковпачком захисних навушників, складаючи елемент захисних навушників в неробочому положенні зовні до зовнішньої сторони шолома, зокрема, притискуючи зовні ковпачки захисних навушників до корпусу шолома. Завдання винаходу - створити захисні навушники раніше вказаного виду так, щоб були усунені вищевикладені проблеми, зокрема, усунена небезпека можливості зачеплення шолома при його використанні встановленими на нім захисними навушниками за перешкоди і довільного повороту у зворотний бік елемента захисних навушників з неробочого положення в захисне положення. Це завдання вирішується згідно винаходу за допомогою того, що несуча скоба і поворотна пластина сполучені один з одним відкидним шарніром, що проходить наскрізь через несучу скобу і поворотну пластину з віссю повороту, причому розташована поряд з відкидним шарніром між поворотною пластиною і відкритим кінцем несучої скоби пружина скоби підпружинює несучу скобу для прилягання до інших упорів, що визначають розкрите та складене положення і викликає внаслідок цього можливість її двостабільного повороту, причому приймальний елемент призначений для установки усередині на шоломі. Згідно винаходу приймальний елемент розміщується усередині на шоломі, тому ковпачки захисних навушників та їх несучі скоби знаходяться, по суті, в межах контуру захисного шолома. Тому шолом не має на своїй зовнішній стороні можливих елементів для зачеплення за перешкоди, такі як гілки і подібні до них. За відсутності необхідності в захисних навушників, елементи захисних навушників повертають назад в межах контуру захисного шолома в неробоче положення, що знаходиться в межах шолома. Завдяки установці приймального елемента кожного елемента захисних навушників усередині в шоломі, зокрема, усередині в корпусі шолома, приймальні елементи на додаток до несучих скоб і ковпачків захисних навушників також захищені від зовнішньої дії зусиль, створених перешкодами, з якими може увійти до дотикання шолом. Крім того, установка приймальних елементів усередині в шоломі, дозволяє несучим скобам повертатися між черговим положенням і неробочим положенням у вільному просторі між корпусом шолома і внутрішнім оснащенням, зокрема, вони знаходяться завжди в межах контуру корпусу шолома. Відповідно цьому несучі скоби і ковпачки захисних навушників в обох положеннях не мають місць дії або місць зачеплення для перешкод. Унаслідок того, що в кожному елементі захисних навушників, згідно винаходу несуча скоба і поворотна пластина сполучені один з одним відкидним шарніром, що проходить віссю повороту через несучу скобу і поворотну плиту, усунені недоліки, що виникають при використанні для шарнірного з'єднання несучої скоби з поворотною пластиною двостабільної пластинчастої пружини. У захисних навушниках, згідно винаходу, вісь повороту визначає центр повороту, що не змінюється протягом часу. Інша, згідно винаходу, розташована поряд з відкидним шарніром між поворотною пластиною і відкритим кінцем несучої скоби та підпружинююча несучу скобу, пружина скоби викликає тільки збільшення зусилля між несучою скобою і поворотною пластиною, зокрема не визначає одночасно відкрите і складене положення несучої скоби. Навпаки, ці положення визначені упорами. Пружина скоби надає тільки зусилля для переміщення несучої скоби до цих упорів. Зокрема, пружина скоби разом з іншими упорами визначає кінцеві положення для несучої скоби, при її розкритті і складанні і викликає внаслідок цього можливість її двостабільного відкидання між упорами. 2 UA 107842 C2 5 10 15 20 25 30 35 40 45 50 55 60 У захисних навушниках, згідно винаходу, пружина скоби має не функцію шарніра, що несе несучу скобу, а служить тільки для нарощування зусилля, з яким несуча скоба може фіксуватися в певному розкритому і в певному складеному положенні до інших упорів. Проблема довільного руху назад елемента захисних навушників з неробочого положення вниз у напрямку чергового положення істотно пом'якшена в захисних навушниках, згідно винаходу, якщо не усунена зовсім, оскільки ковпачки захисних навушників в неробочому положенні розташовуватимуться на внутрішній стороні шолома і на зовнішній стороні внутрішнього оснащення шолома і матимуть унаслідок тиску обох сторін істотно більш незначну тенденцію до повороту у зворотний бік з неробочого положення. Переважні варіанти виконання захисних навушників, згідно винаходу, розкриті в залежних пунктах формули винаходу. У одному варіанті виконання захисних навушників, згідно винаходу, в поворотній пластині і при приляганні до пружини скоби розташований з можливістю повороту болт ексцентрика для регулювання попереднього напруження, що надається пружиною скоби на несучу скобу. Внаслідок цього простим способом можна регулювати величину зусилля, з яким ковпачки захисних навушників притиснуті в закритому положенні несучої скоби до вуха. У наступному варіанті виконання захисних навушників, згідно винаходу, на відкритому кінці несучої скоби розташований з можливістю переміщення пружиною стискування у напрямку до поворотної пластини заздалегідь підпружинений повзунок, що має стопорний носик з можливістю введення в дотикання з доріжкою куліси в приймальному елементі і утримуваний до переміщення несучою скобою в її складеному положенні, а в її розкритому положенні – не стримуваний від переміщення і фіксуючий несучу скобу при зачепленні у вирізі в доріжці куліси приймального елемента з можливістю роз'єднання в своєму неробочому положенні. Заздалегідь підпружинений повзунок фіксується в положенні зачеплення з поворотною тарілкою, в якому несуча скоба входить своїм відкритим кінцем в зачеплення у виріз повзунка. Виріз повзунка утворює внаслідок цього один з наступних упорів, що визначає складене положення несучої скоби. І навпаки, несуча скоба, прилягає своїм відкритим кінцем до вирізу в поворотній тарілці, який утворює внаслідок цього один з інших упорів і визначає розкрите положення несучої скоби. У цьому вказаному в останню чергу положенні повзунок пересувається на несучій скобі проти зусилля пружини стискування доріжкою куліси в приймальному елементі в протилежному до поворотної пластини напрямку, тому несуча скоба з поворотною пластиною може повертатися в приймальному елементі, а внаслідок цього несуча скоба з ковпачком захисних навушників приводиться в неробоче положення. У приймальному елементі виконаний, принаймні, паз, що продовжується по половині кола, для приймання дугоподібного плеча поворотної пластини. Поворотна пластина спрямовується в приймальному елементі під час її повороту. Переважно, виступаючий від приймального елемента пружинячий язичок входить в зачеплення в сумісне поглиблення в поворотній пластині для фіксації взаємного зачеплення приймального елемента і поворотної пластини, а в поворотній пластині розташована кнопка для роз'єднання стопорного пристрою. Зокрема, несучу скобу можна фіксувати з його поворотною пластиною з'єднанням, що замикається, в приймальному елементі і роз'єднувати при приведенні в дію кнопки. Далі приводиться докладніший опис варіантів виконання винаходу з посиланням на креслення, на яких представлене наступне: Фіг. 1 - захисний шолом із захисними навушниками згідно винаходу, причому корпус шолома показаний в поперечному перетині, а два створюючих захист вух елемента захисних навушників - в черговому положенні, зокрема, відкинутими від вух; Фіг. 2 - захисний шолом по Фіг. 1, причому елементи захисних навушників показані в робочому положенні, зокрема, складеними до вух; Фіг. 3 - захисний шолом по Фіг. 2 вигляд збоку; Фіг. 4 - захисний шолом по Фіг. 3, причому захисні навушники, згідно винаходу, повернені в неробоче положення і заховані в шоломі; Фіг. 5 - захисний шолом по Фіг. 4, вигляд знизу, причому із захисних навушників, згідно винаходу, зображений тільки на одній стороні один елемент захисних навушників; Фіг. 6 - вигляд збоку передньої сторони одного з обох елементів захисних навушників згідно винаходу; Фіг. 7 - елемент захисних навушників по Фіг. 6, вигляд спереду; Фіг. 8 - елемент захисних навушників по Фіг. 6 і Фіг. 7 вигляд збоку і в черговому положенні; Фіг. 9 - елемент захисних навушників по Фіг. 6, вигляд ззаду; Фіг. 10 - верхня частина елемента захисних навушників по Фіг. 8 в подовжньому розрізі; 3 UA 107842 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 11A - верхня частина елемента захисних навушників по Фіг. 7 разом з приймальним елементом і повернена в неробоче положення; Фіг. 11B - елемент захисних навушників по Фіг. 11A вигляд збоку; Фіг. 12A - елемент захисних навушників по Фіг. 11A повернений назад в чергове положення; Фіг. 12B - елемент захисних навушників по Фіг. 12A вигляд збоку; Фіг. 13A - елемент захисних навушників по Фіг. 12A, але в робочому положенні; Фіг. 13B - елемент захисних навушників по Фіг. 13A вигляд збоку; Фіг. 14 - як деталь: корпус захисного шолома по Фіг. 5 в перспективі і під нахилом знизу, причому для наочності внутрішнє оснащення не зображене і з елемента захисних навушників показаний тільки розміщений на внутрішній стороні корпусу шолома приймальний елемент; Позначений посилальною позицією 30 захисний шолом з відповідними винаходу захисними навушниками 33, призначеними, зокрема, для використання в лісоводстві, показаний в різних видах на Фіг. 1-5 і Фіг. 14. Захисні навушники 33 містять два елементи 34a, 34b. Захисний шолом 30 має корпус 36 і позначений посилальною позицією 40 конструктивний вузол внутрішнього оснащення, що містить корзину, несучу 42, наголовну стрічку 44 і потиличну стрічку 46. Потилична стрічка 46 забезпечена позначеним посилальною позицією 48 пристроєм натягнення. Як засіб для триточкового кріплення внутрішнього оснащення або конструктивного вузла 40 внутрішнього оснащення на корпусі 36 шолома служать виконані у вигляді розпірок кронштейни, з яких на Фіг. 1 і Фіг. 2 показані тільки кронштейни 54 і 55. Корпус 36 шолома розрахований так (зокрема, його ширина по довжині і ширині відміряна так), а кронштейни розраховані і розташовані так, що між конструктивним вузлом 40 внутрішнього оснащення і корпусом 36 шолома є вільний простір 60 для установки ковпачків 35a, 35b захисних навушників елементів 34a або 34b та іншого оснащення для шолома, а також кріпильних пристроїв для захисних навушників 33. До іншого оснащення для шолома відноситься вже згаданий пристрій 48 натягнення потиличної стрічки 46. Вільний простір 60 розміряно відносно захисних навушників 33 так, що ковпачки 35a, 35b прилягають в неробочому положенні до внутрішньої сторони в корпусі 36 шолома і до зовнішньої сторони конструктивного вузла 40 внутрішнього оснащення, як це показано на Фіг. 5. Кріпильний пристрій для захисних навушників 33 має два приймальних елементи 80a, 80b, встановлені усередині в корпусі 36 шолома. Приймальні елементи 80a, 80b є опорами, що обертаються, для несучих скоб 37a, 37b з ковпачками 35a або 35b захисних навушників, що детальніше описане нижче. Приймальні елементи 80a, 80b відповідно сформовані у вигляді п'яти підшипникової опори, що обертається, усередині в корпусі 36 шолома або, переважно як додаткові елементи. Далі описуються захисні навушники 33 детальніше з посиланням на креслення, зокрема, на Фіг. 1-5 і Фіг. 14. На Фіг. 14 показаний корпус 36 шолома під нахилом знизу без конструктивного вузла 40 внутрішнього оснащення, причому, зокрема, можна бачити положення приймального елемента 80a на внутрішній стороні корпусу 36 шолома. Інший, не видимий приймальний елемент 80b дзеркально розташований на протилежній стороні. На Фіг. 1 показаний захисний шолом 30 з розташованими по обох сторонах захисними навушниками 33, причому корпус 36 шолома показаний в поперечному перетині, а елементи 34a, 34b захисних навушників розкритими, зокрема відкинутими від вух в черговому положенні. На Фіг. 2 показаний захисний шолом по Фіг. 1, причому, проте, елементи 34a, 34b показані складеними до вух в робочому положенні. На Фіг. 3 показаний вигляд збоку захисного шолома по Фіг. 2. На Фіг. 4 показаний захисний шолом по Фіг. 3, причому елементи 34a, 34b повернені назад в неробоче положення і показані захованими в шоломі 30. Обидва елементи 34a, 34b містять обидва ковпачки 35a, 35b, які встановлені відповідно з можливістю повороту у виконаних у вигляді вилки несучих скобах 37a або 37b. Корпус 36 шолома забезпечений на своїй внутрішній стороні нерухомо розміщеними приймальними елементами 80a, 80b. У приймальних елементах 80a, 80b встановлені з можливістю повороту несучі скоби 37a, 37b з шарнірно прикріпленими до їх відкритих кінців поворотними пластинами 39a або 39b з можливістю повороту, як це видно на Фіг. 6-13. Приймальні елементи 80a, 80b і несучі скоби 37a, 37b розташовані і виконані так, що несучі скоби 37a, 37b повертаються у вільному просторі 60 між двома положеннями, в показаному на Фіг. 2 і Фіг. 3 робочому положенні, в якому ковпачки 35a, 35b відкинуті від, і показаним на Фіг. 4 неробочим положенням, в якому ковпачки 35a, 35b розміщені у вільному просторі 60 в шоломі 30. Кожна несуча скоба 37a, 37b виконана в ділянці між її обома кінцями, в якій вона продовжується у вільному просторі 60, заздалегідь навантаженою пружиною і з можливістю перегину, тому ковпачки 35a, 35b в не перегнутому положенні кожної несучої скоби 37a, 37b 4 UA 107842 C2 5 10 15 20 25 30 35 40 45 50 55 60 відповідно відкинуті від вуха, як це показано на Фіг. 1, а в перегнутому положенні несуча скоба 37a, 37b відповідно примикає до вуха, як це показано на Фіг. 2. При не надітому захисному шоломі 30 на голову, обидва ковпачки 35a, 35b захисних навушників відповідно досягають положення, що знаходиться істотно далі усередині, ніж вухо, до якого повинен прилягати кожен ковпачок 35a, 35b. Іншими словами, взаємна відстань між ковпачками захисних навушників в цьому випадку істотно менше, ніж взаємна відстань між вухами. Внаслідок цього забезпечується при надітому шоломі 30 фіксація ковпачків 35a, 35b попереднім навантаженням пружини з притисненням до вух. Попереднє навантаження пружиною для перегину кожної несучої скоби 37a, 37b між двома певними положеннями відбувається (двостабільно) кільцеподібно вигнутою пружиною 92a, 92b скоби (як це, наприклад, видно на Фіг. 7). Кожну несучу скобу 37a, 37b можна переміщати рукою в складене і в розкрите положення. У кожному з цих положень пружина 92a або 92b скоби утворює у взаємодії з відповідно описаним далі нижче упором фіксатор кінцевого положення. Фіксатори кінцевого положення несучи скоби 37a, 37b не дістають при надітому шоломі, якщо кожен ковпачок 35a, 35b захисних навушників 35a, 35b потрібно фіксувати пружно притиснутим до вуха. Додатково кожен приймальний елемент 80a, 80b і кожна несуча скоба 37a, 37b з поворотною пластиною 39a, 39b виконані так, що несучу скобу, можна повертати назад тільки з показаного на Фіг. 1 положення. Це забезпечує можливість розміщення ковпачків 35a, 35b захисних навушників у вільному просторі 60 захованими за вухом, не стикаючись з вухами і нижнім краєм корпусу 36 шолома. На Фіг. 6 показаний із захисних навушників 33 вигляд позаду одного елемента 34a, b. Елементи 34a і 34b виконані однаковими, зокрема, з можливістю установки справа і зліва в шолом 30. Різним є тільки виконання приймального елемента 80a, b, оскільки він має доріжку 86a, b куліси, що опускається із зростанням в напрямку назад. Приймальний елемент 80a показаний на Фіг. 14. Приймальний елемент 80a показаний також на Фіг. 11-13. Згідно зображенню на Фіг. 7 ковпачків 35a, b встановлені з можливістю повороту у виконаній у вигляді вилки несучої скоби 37a, b. З несучою скобою 37a, b шарнірно сполучена поворотна пластина 39a, b за допомогою показаного на Фіг. 8 відкидного шарніра 82a, b. Відкидний шарнір 82a, b утворений віссю 84a, b повороту, виконаною як вісь у формі штифта, введеною в свердлення в несучій скобі 37a, b і в поворотній пластині 39a, b та пронизуючою внаслідок цього несучу скобу і поворотну пластину. Завдяки наявному відкидному шарніру 82a, b несуча скоба 37a, b може відкидатися в розкрите положення (чергове положення) і в складене положення (робоче положення), при розташуванні елемента 34a, b в його положенні на вусі. У робочому положенні, показаному на Фіг. 13, ковпачок 35a, b захисних навушників прилягає до вуха. Альтернативно елемент 34a, b може прийняти чергове положення, в якому він розкритий, зокрема, ковпачки захисних навушників не притиснуті до вуха. Це чергове положення показане на Фіг. 12. У робочому положенні по Фіг. 13 елемент 34a, b можна повертати тільки в зменшеному кутовому діапазоні. У черговому положенні по Фіг. 12 елемент 34a, b може повертатися в неробоче положення, як показано на Фіг. 11. Приймальний елемент 80a, b зазвичай нерухомо встановлений на внутрішній стороні шолома 30, точніше кажучи, на внутрішній стороні корпусу 36 шолома, в цілях роз'яснення також зображений на Фіг. 10-13. У приймальному елементі 80a, b поворотна пластина 39a, b встановлена з можливістю повороту і може повертатися між черговим положенням по Фіг. 12 і неробочим положенням по Фіг. 11. Робоче положення і неробоче положення визначені упорами, що детальніше описується надалі. У черговому положенні елемента 34a, b, показаному на Фіг. 12, відкинута від вуха несуча скоба 37a, b фіксується зусиллям попереднього напруження пружини 92a, b скоби своїм відкритим кінцем 38a, b до упору 41 а, b, утвореним захисною пластиною 51a, b, нерухомо сполученою з поворотною пластиною 39a, b. Попереднє напруження пружини 92a, b скоби міцно фіксує несучу скобу 37a, b при приляганні до упору 41a, b. У протилежність до упору 41 а, b приймальний елемент 80a, b має виріз 89a, b, в якому відкритий кінець 38a, b несучої скоби 37a, b може повертатися з показаного на Фіг. 12B чергового положення - в показане на Фіг. 13B робоче положення. Протилежна до упору 41a, b стінка приймального елемента 80a, b утворює наступний упор 43a, b, до якого фіксується за допомогою попереднього напруження пружини 92a, b скоби відкритий кінець 38a, b несучої скоби 37a, b в показаному на Фіг. 13B робочому положенні. Шарнірно приєднана до поворотної пластини 39a, b несуча скоба 37a, b блокує в робочому положенні своїм відкритим кінцем 38a, b поворот несучої скоби 37a, b в показане на Фіг. 11 неробоче положення. Можливість і неможливість повороту поворотної пластини 39a, b визначає показаний в розрізі на Фіг. 10-13 повзунок 98a, b. Повзунок 98a, b встановлений з можливістю переміщення вище відкритого кінця 38a, b несучої скоби 37a, b на виступі поворотної пластини 39 а, b і 5 UA 107842 C2 5 10 15 20 25 30 заздалегідь напружений пружиною 98a, b стискування у напрямку до поворотної пластини 39a, b. Приймальний елемент 80a, b забезпечений по своєму нижньому краю доріжкою 86a, b куліси. На Фіг. 10-13 показаний тільки приймальний елемент 80a, розміщений на лівій внутрішній стороні шолома. Відповідно цьому доріжка куліси позначена на цих фігурах також посилальною позицією 86a. Повзунок 98a, b має з можливістю введення в дотикання з доріжкою куліси 86a, b в приймальному елементі 80a стопорний носик 104a, b і утримується від переміщення несучою скобою 37a, b в її складеному положенні по Фіг. 13B, але в її розкритому положенні по Фіг. 11 і Фіг. 12 від переміщення не стримується і фіксує несучу скобу 37a, b зачепленням у виріз 87a, b в доріжці 86a, b куліси приймального елемента 80a, b з можливістю роз'єднання в її неробочому положенні. Повзунок 98a, b переміщається обертальним рухом з чергового положення по Фіг. 12 в неробоче положення по Фіг. 11. Переміщений повзунок 98a, b не дозволяє несучій скобі 37a, b більше складатися у напрямку робочого положення, зокрема, у напрямку закритого положення несучої скоби 37a, b. У черговому положенні по Фіг. 12 повзунок 98a, b відкритий і несуча скоба 37a, b таким чином може повертатися в неробоче положення по Фіг. 11. У робочому положенні по Фіг. 13 повзунок 98a, b переміщатися не може, тому несуча скоба 37a, b з ковпачком 35a, b захисних навушників не може повертатися в неробоче положення. Ця можливість повороту з'являється тільки тоді, коли несуча скоба 37a, b з робочого положення по Фіг. 13 складеться назад в чергове положення по Фіг. 12, в якому відкритий кінець 38a, b несучої скоби 37a, b не прилягає до упору 88a, b. У приймальному елементі 80a, b виконаний паз 85a, b, що продовжується, принаймні, по півколу і слугуючий для вміщення дугоподібного плеча 49a, b поворотної пластини 39a, b, як це видно на Фіг. 10. Крім того на Фіг. 10 показано, що приймальний елемент 80a, b має виступаючий у бік поворотної пластини 39a, b пружинячий язичок 81a, b. Пружинячий язичок 81a, b входить в зачеплення в сумісне поглиблення 83a, b в поворотній пластині 39a, b для фіксації взаємного зачеплення приймального елемента 80a, b і поворотної пластини 39a, b. У поворотній пластині 39a, b розташована кнопка 50a, b для роз'єднання стопоріння. При приведенні в дію кнопки 50a, b на Фіг. 9 пружинячий язичок 81 а, b на Фіг. 10 віджимається направо, унаслідок чого знову відокремлюється з'єднання, що замикається, між приймальним елементом 80a, b і поворотною пластиною 39a, b. Кожен ковпачок 35a, b захисних навушників на його оберненій вуху стороні увігнуто викривлений в подовжньому напрямку для можливості кращої підгонки до форми вуха і голови. Це дозволяє в результаті краще розподіляти тиск на вухо і робить можливим краще закривати його від проникнення шуму, чинячи невеликий тиск. ФОРМУЛА ВИНАХОДУ 35 40 45 50 55 60 1. Захисні навушники для кріплення на захисному шоломі (30) з двома елементами (34а, 34b), кожен з яких містить несучу скобу (37а, 37b), виконану у вигляді вилки, на якій встановлений з можливістю повороту ковпачок (35а, 35b), несучу поворотну пластину (39а, 39b), шарнірно сполучену з скобою (37а, 37b), причому несуча скоба (37а, 37b) виконана з можливістю відкидання двостабільно в розкрите і в закрите положення відносно поворотної пластини, приймальний елемент (80а, 80b) виконаний з можливістю розміщення на шоломі (30) або розміщений на шоломі (30), поворотна пластина (39а, 39b) в приймальному елементі (80а, 80b) встановлена з можливістю повороту між робочим положенням і неробочим положенням, обмеженими упорами, які відрізняються тим, що несуча скоба (37а, 37b) і поворотна пластина (39а, 39b) сполучені одна з одною відкидним шарніром (82а, 82b), що проходить наскрізь через несучу скобу (37а, 37b) і поворотну пластину (39а, 39b) з віссю (84а, 84b) повороту, а розташована поруч з відкидним шарніром (82а, 82b) між поворотною пластиною (39а, 39b) і відкритим кінцем (38а, 38b) несучої скоби (37а, 37b) пружина скоби підпружинює несучу скобу, для прилягання до інших упорів, що визначають розкрите і складене положення для її двостабільного повороту, при цьому приймальний елемент (80а, 80b) виконаний з можливістю установки усередині шолома (30). 2. Захисні навушники за п. 1, які відрізняються тим, що в поворотній пластині (39а, 39b) розташований болт (94а, 94b) ексцентрика, виконаний з можливістю повороту для регулювання попереднього напруження, що надається пружиною (92а, 92b) скоби на несучу скобу (37а, 37b) при приляганні до пружини (92а, 92b) скоби. 3. Захисні навушники за п. 1 або 2, які відрізняються тим, що на відкритому кінці (38а, 38b) несучої скоби (37а, 37b) встановлений на виступі поворотної пластини (39а, 39b) з можливістю переміщення пружиною (96а, 96b) стискування у напрямку до поворотної пластини (39а, 39b) заздалегідь підпружинений повзунок (98а, 98b), що містить стопорний носик (88а, 88b), виконаний з можливістю дотикання з доріжкою (86а, 86b) куліси на приймальному елементі 6 UA 107842 C2 5 10 (80а, 80b) і фіксований від переміщення несучою скобою (37а, 37b), в її складеному положенні, а в її розкритому положенні - розфіксований від переміщення і фіксуючий несучу скобу (37а, 37b) при зачепленні у вирізі (87а, 87b) в доріжці (86а, 86b) куліси приймального елемента (80а, 80b) з можливістю роз'єднання в своєму неробочому положенні. 4. Захисні навушники за будь-яким з пп. 1-3, які відрізняються тим, що в приймальному елементі (80а, 80b) виконаний паз (85а, 85b), що продовжується принаймні по половині кола, для приймання дугоподібного плеча (49а, 49b) поворотної пластини (39а, 39b). 5. Захисні навушники за п. 4, які відрізняються тим, що містять виступаючий від приймального елемента (80а, 80b) пружинячий язичок (81а, 81b), виконаний з можливістю введення в поглиблення (83а, 83b) в поворотній пластині (39а, 39b) для фіксації взаємногозачеплення приймального елемента (80а, 80b) і поворотної пластини (39а, 39b), при цьому в поворотній пластині (39а, 39b) розташована кнопка (50а, 50b) для роз'єднання стопорного пристрою. 7 UA 107842 C2 8 UA 107842 C2 9 UA 107842 C2 10 UA 107842 C2 11 UA 107842 C2 12 UA 107842 C2 13 UA 107842 C2 14 UA 107842 C2 15 UA 107842 C2 16 UA 107842 C2 17 UA 107842 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 18
